4.6.2 Übersicht
[→ Hauptmenü → Info → Übersicht]
In diesem Menü werden aktuelle Betriebszustände sowie Sensor-
werte der Wärmepumpe aufgelistet.
Weiterführende Erklärungen zu den Parametern in diesem Menü fin-
den Sie in Kap. 7.7.
4.6.3

Werte

[→ Hauptmenü → Info → Werte]
In diesem Menü werden aktuelle Soll- und Ist-Temperaturen aufge-
listet sowie der aktuelle Status der Aktuatoren und des Systems.
Weiterführende Erklärungen zu den Parametern in diesem Menü fin-
den Sie in Kap. 7.7.
4.6.4

Wasserdruck

[→ Hauptmenü → Info → Wasserdruck]
In diesem Menü wird der aktuelle Wasserdruck in großer Schrift dar-
gestellt. Dies erleichtert das Ablesen während der Installation der
Anlage.
4.7

Fehler

[→ Hauptmenü → Fehler]
In diesem Menü findet die Fehlerbehandlung der HPSU compact
statt. Die Elektronik der HPSU compact signalisiert einen Fehler
durch eine rote Beleuchtung der Statusanzeige und zeigt einen Feh-
lercode im Display an. Ein integrierter Fehlerspeicher speichert bis
zu 15 Fehlermeldungen.
INFORMATION
Eine Auflistung aller Fehlercodes finden Sie in der HPSU
compact Installations- und Wartungsanleitung, Kapitel
„Fehler, Störungen, Meldungen".
Störungen beheben: Fehlercode E90XX
Ein Fehler-Reset kann durchgeführt werden. Dieser kann von der
aktuell angezeigten Fehleranzeige aus gestartet werden. Wurde die
Fehleranzeige verlassen, kann diese über [→ Hauptmenü → Fehler
→ Anzeige] wieder aufgerufen werden.
Wird der gleiche Fehler in Kürze wieder angezeigt, muss die Fehler-
ursache durch einen Fachmann gesucht und behoben werden. In
der Zwischenzeit kann eventuell ein Notbetrieb aufrechterhalten wer-
den. Der Notbetrieb kann über [→ Hauptmenü → Fehler → Notbe-
trieb] zugelassen werden, siehe
nicht zugelassen, kann er von der aktuellen Fehleranzeige aus gest-
artet werden.
Störungen beheben: Andere Fehlercodes
Die Fehlerursache muss durch einen Fachmann gesucht und beho-
ben werden. In der Zwischenzeit kann eventuell ein Notbetrieb auf-
rechterhalten werden. Der Notbetrieb kann über [→ Hauptmenü
→ Fehler → Notbetrieb] zugelassen werden, siehe
de der Notbetrieb nicht zugelassen, kann er von der aktuellen Feh-
leranzeige aus gestartet werden.
4.7.1

Handbetrieb

[→ Hauptmenü → Fehler → Handbetrieb]
Im Handbetrieb wird die Wärmepumpe auf eine feste Vorlauftempe-
ratur geregelt. Der Handbetrieb sollte ausschließlich zu Diagnose-
zwecken verwendet werden. Der Handbetrieb wird gestartet, indem
der Parameter [Status Handbetrieb] auf „Aktiv" gestellt wird. Die ge-
wünschte Vorlauftemperatur wird durch den Parameter [Temperatur
Handbetrieb] eingestellt.
Betriebsanleitung
24
Kap. 4.7.2. Wurde der Notbetrieb
Kap. 4.7.2. Wur-
Bei hydraulisch bedingtem Vorrangbetrieb für die Warmwasserberei-
tung ist darauf zu achten, dass die im Handbetrieb eingestellte Vor-
lauf-Solltemperatur ausreicht, die hinterlegte Warmwasser-Solltem-
peratur (Parameter [Warmwassertemperatur Soll 1]) zu erreichen.
4.7.2

Notbetrieb

[→ Hauptmenü → Fehler → Notbetrieb]
Wenn die Wärmepumpe ausfällt, kann der Backup-Heater oder ein
anderer externer Wärmeerzeuger als Notfallheizung genutzt werden.
Wird [Notbetrieb] auf „Ein" gesetzt, wird im Fehlerfall automatisch
der Notbetrieb aktiviert. Andernfalls kann der Notbetrieb auch erst im
Fehlerfall über die Fehleranzeige gestartet werden.
INFORMATION
Die Aktivierung der Notfall-Automatik stellt sicher, dass
Heiz- und Warmwasserbedarf auch bei Ausfall der Wärme-
pumpe sicher gedeckt sind. Allerdings besteht die Gefahr,
dass der Benutzer die Störung der Anlage spät bemerkt
und dadurch der Stromverbrauch erhöht ist. In der Stan-
dardeinstellung ist der Notbetrieb auf „Aus" gesetzt.
4.7.3

Fehlerprotokoll

[→ Hauptmenü → Fehler → Protokoll]
In diesem Menü kann das Fehlerprotokoll ausgelesen werden. Die
aktuellste Fehlermeldung steht an erster Stelle. Alle vorangegange-
nen Meldungen werden bei jedem neuen Eintrag in der Position
nach hinten geschoben. Die 16. Fehlermeldung wird bei Eintreffen
einer neuen Fehlermeldung gelöscht. Das Fehlerprotokoll kann nur
vom Service gelöscht werden.
4.7.4

Fehleranzeige

[→ Hauptmenü → Fehler → Anzeige]
In diesem Menü kann die Fehleranzeige eines aktuell anliegenden
Fehlers aufgerufen werden.

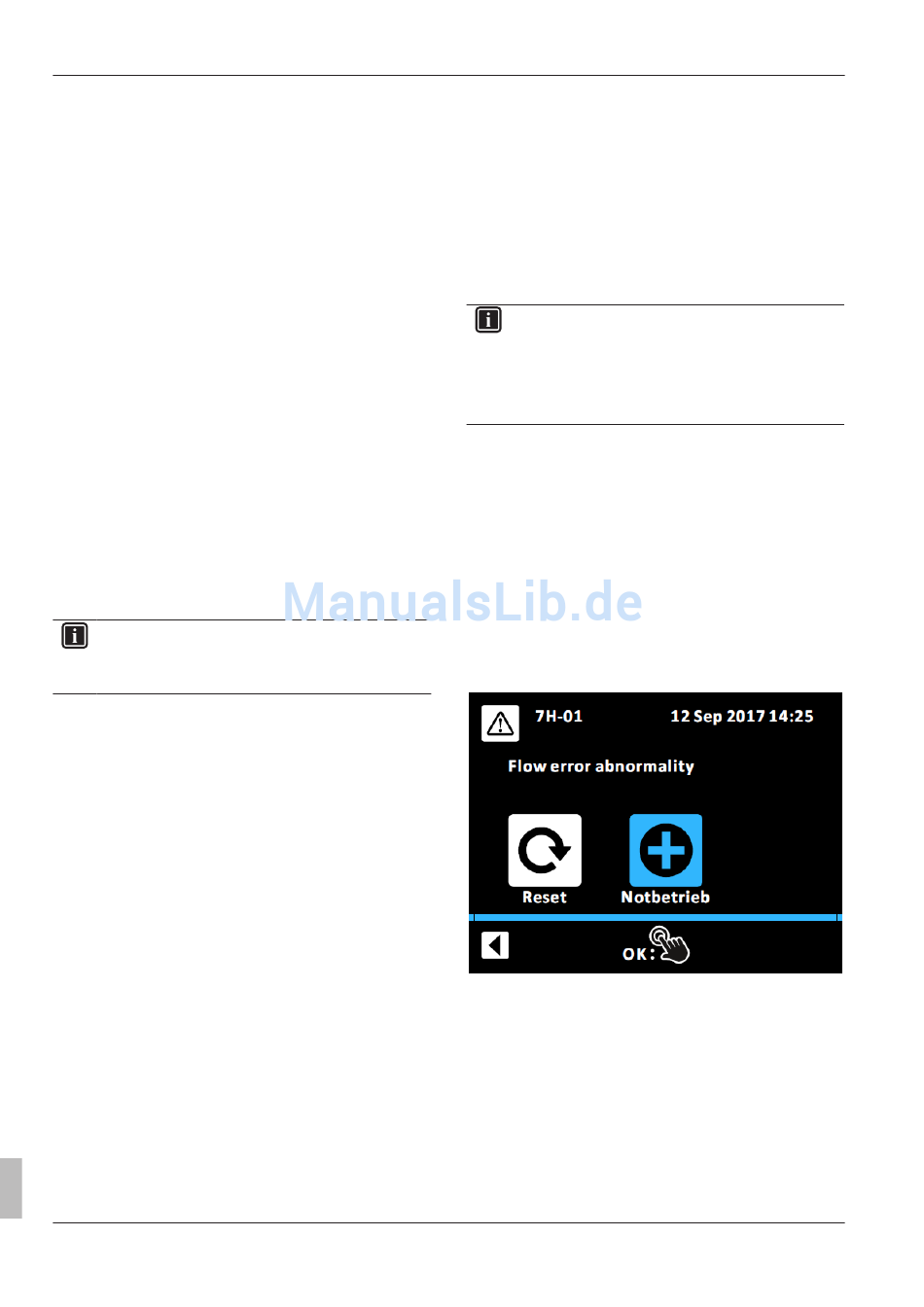

Bild 4-9 Fehleranzeige
4.8

Terminal

[→ Hauptmenü → Terminal]
In diesem Menü können auch andere, im RoCon-System über den
CAN-Bus integrierte Geräte (Regelungskomponenten Mischermodul
oder Wärmeerzeuger) bedient und parametriert werden, sofern das
jeweilige Bedienteil die erforderliche Berechtigung besitzt.
Funktionelle Kennungen
Das RoCon-System bietet sehr viele Anwendungs- und Erweite-
rungsmöglichkeiten. Die einzelnen RoCon-Systemkomponenten
kommunizieren über den CAN-Datenbus miteinander. Dazu sind die
RoCon+ HP
Regelung RoCon+ HP
