Mischermodul

Neben dem direkten Heizkreis kann das Heizsystem mit Mischermo-
dulen RoCon M1 um weitere Heizkreise erweitert werden. Diese zu-
sätzlichen Heizkreise können unabhängig vom direkten Heizkreis
konfiguriert werden. Die Konfiguration erfolgt analog zur Konfigurati-
on des direkten Heizkreises (siehe
grenzte Auswahl von Parametern und Funktionen zur Verfügung
(siehe Kap. 9.2).
Das optionale Mischermodul RoCon M1 besitzt keine eigenständige
Bedieneinheit. Zur Konfiguration und Bedienung muss es über eine
CAN-Busleitung mit der im Wärmeerzeuger eingebauten RoCon+-
Regelung oder einer Raumstation RoCon U1 verbunden sein. Von
beiden Bedieneinheiten aus kann das Mischermodul im Terminalbe-
trieb (siehe Kap. 4.8) bedient werden.
Am Adressschalter des Mischermoduls (siehe
eindeutige Gerätekennung (≥ 1) für den von diesem Mischermodul
zu regelnden Heizkreis eingestellt werden, die mit dem (Parameter
[Heizkreis Zuordnung]) des Mischermoduls (siehe
chronisiert werden muss.

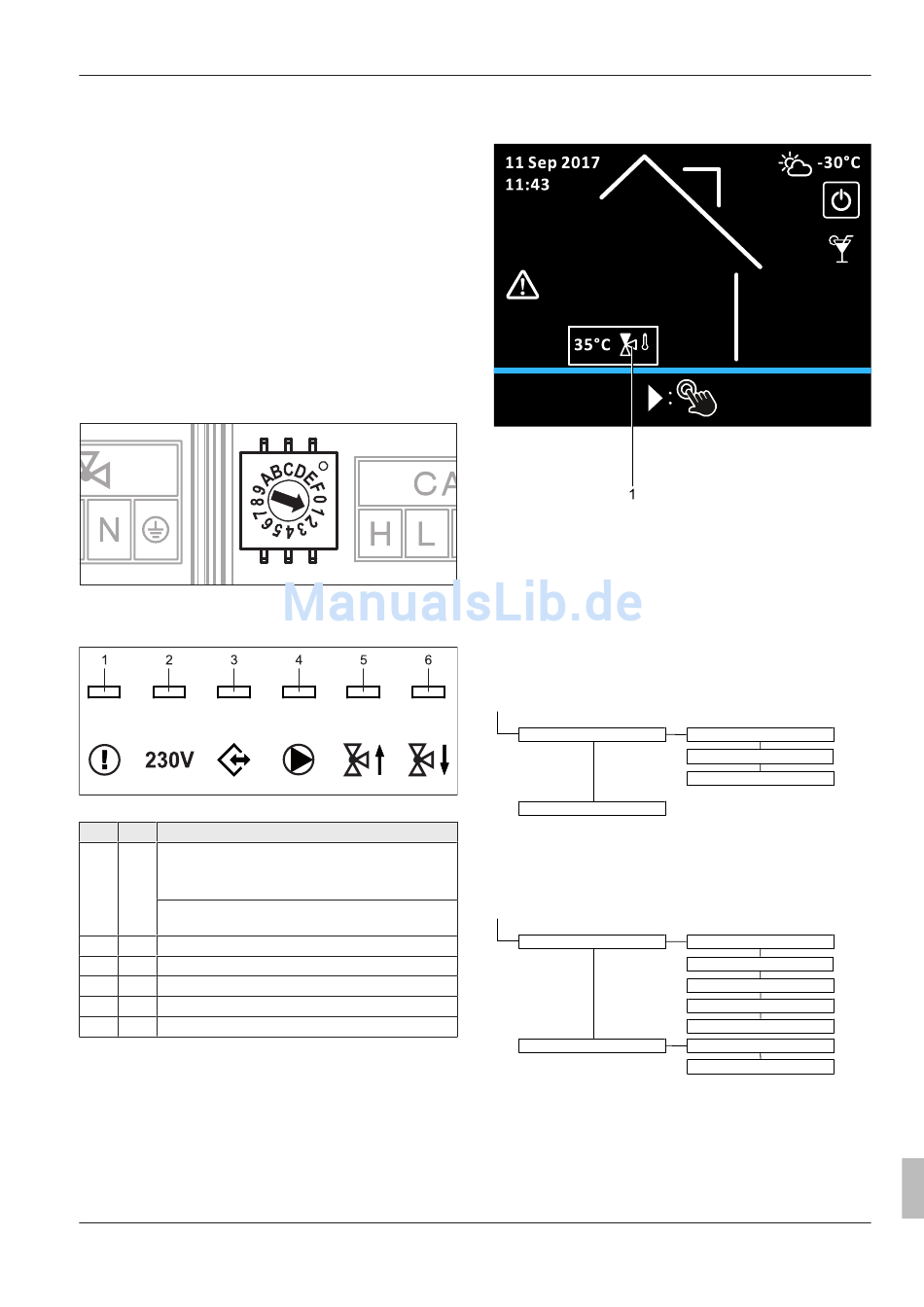

Bild 9-1 Einstellung Gerätekennung für Mischermodul RoCon M1
Direkt am Mischermodul RoCon M1 kann der aktuelle Betriebsstatus
festgestellt werden (siehe Bild 9-2).
Bild 9-2 Symbolerklärung Statusanzeigen RoCon M1
Pos. LED Beschreibung
1 rot Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete Be-
dieneinheit übermittelt)
An: Unterspannung der internen Uhr nach Stromaus-
fall (>10 h)
2 grün An: Betriebsanzeige, Mischermodul eingeschaltet
3 grün An: CAN-Kommunikation
4 grün An: Mischerkreispumpe eingeschaltet
5 grün An: Mischer „AUF" wird angesteuert
6 grün An: Mischer „ZU" wird angesteuert
Tab. 9-1
RoCon+ HP
Regelung RoCon+ HP
008.1444649_00 – 06/2018 – DE
Kap. 4). Es steht nur eine be-
Bild 9-1) muss eine
Tab. 4-10) syn-
9.1 Startbildschirm Mischermodul
(Terminalfunktion)
Bild 9-3 Startbildschirm Mischermodul
Der Startbildschirm für das Mischermodul
te Variante des RoCon+ HP Startbildschirms. Die Bedeutung der
Icons entspricht Tab. 3-4, die Mischertemperatur ist jedoch die einzi-
ge angezeigte Systemtemperatur
9.2 Parameterübersicht Mischer
Menü: Betriebsart
Siehe Kap. 6.1.
Menü: Benutzer
Raum
Absenken
Bild 9-4 Parameter im Menü "Benutzer"
Menü: Zeitprogramm
Siehe Kap. 6.3.
Menü: Einstellungen
Anzeige
System
Bild 9-5 Parameter im Menü "Einstellungen"
9 Mischermodul
(Bild 9-3) ist eine reduzier-
(Bild 9-3, Pos. 1).
Raumtemperatur Soll 1
Raumtemperatur Soll 2
Raumtemperatur Soll 3
Sprache
Datum
Uhrzeit
LCD Helligkeit
LCD Beleuchtungsdauer
Min. Mischer Pumpe
Max. Mischer Pumpe
Betriebsanleitung
