Trumeter MULTICOUNT Bedienungsanleitung Zur Installation Und Handhabung Seite 4

2) Verbindungen
Verbinden Sie die DC Versorgungsspannung und alle Verbindungsleitungen für
die Zähleingänge mit den Klemmen auf der aufgesteckten Leiterplatte.
Die Versorgungsspannungsverbindungen sind: +5 bis +24VDC an Stift 3, 0V an
Stift 1.
Verbindung des RS 232 Kabels mit der Klemmenplatine
verbinden Sie die Leitungen mit den entsprechenden Farben wie folgt:
3) Software Installation auf den PC
Suchen Sie die Datei "setup.exe" auf der Installations- CD. Doppelklicken Sie
den Dateinamen um die Installation zu starten. Die Installation startet dann
automatisch. Folgen Sie den Bildschirmanweisungen, um die Vorschläge zu
übernehmen, die Zielpfade zu ändern etc. Das Programm erstellt nach Abschluss
der Installation ein Programmstart Icon.
4) Serielle Verbindung zum PC
Verbinden Sie das RS 232 Kabel an einen verfügbaren RS 232 Anschluss am PC.

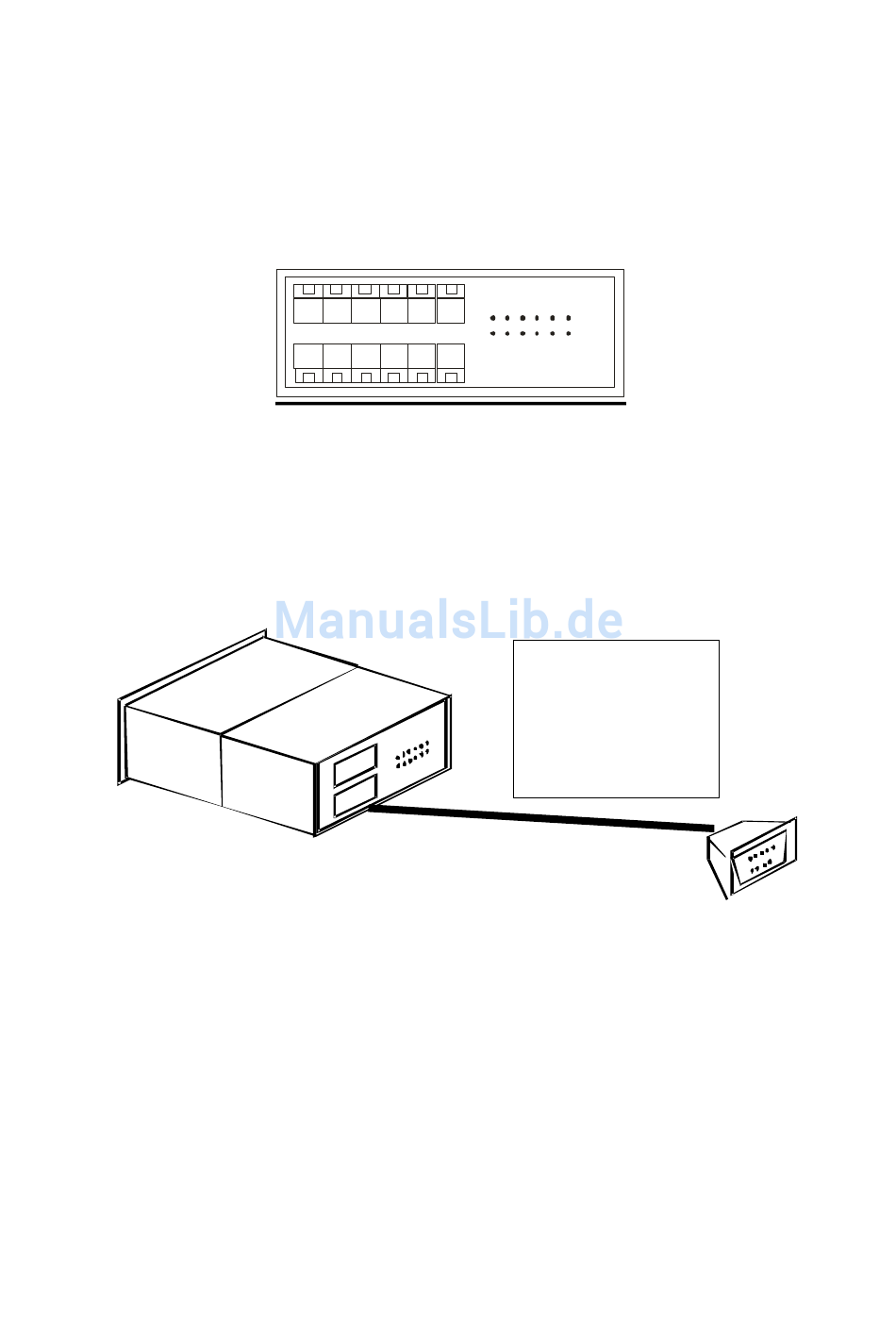

7 8 9 10 11 12
1 2 3 4 5 6
(Ansicht von der Rückseite)
Stift Beschreibung
blau nach Stift 1
rot nach Stift 6
grün nach Stift 5
Seite
4
