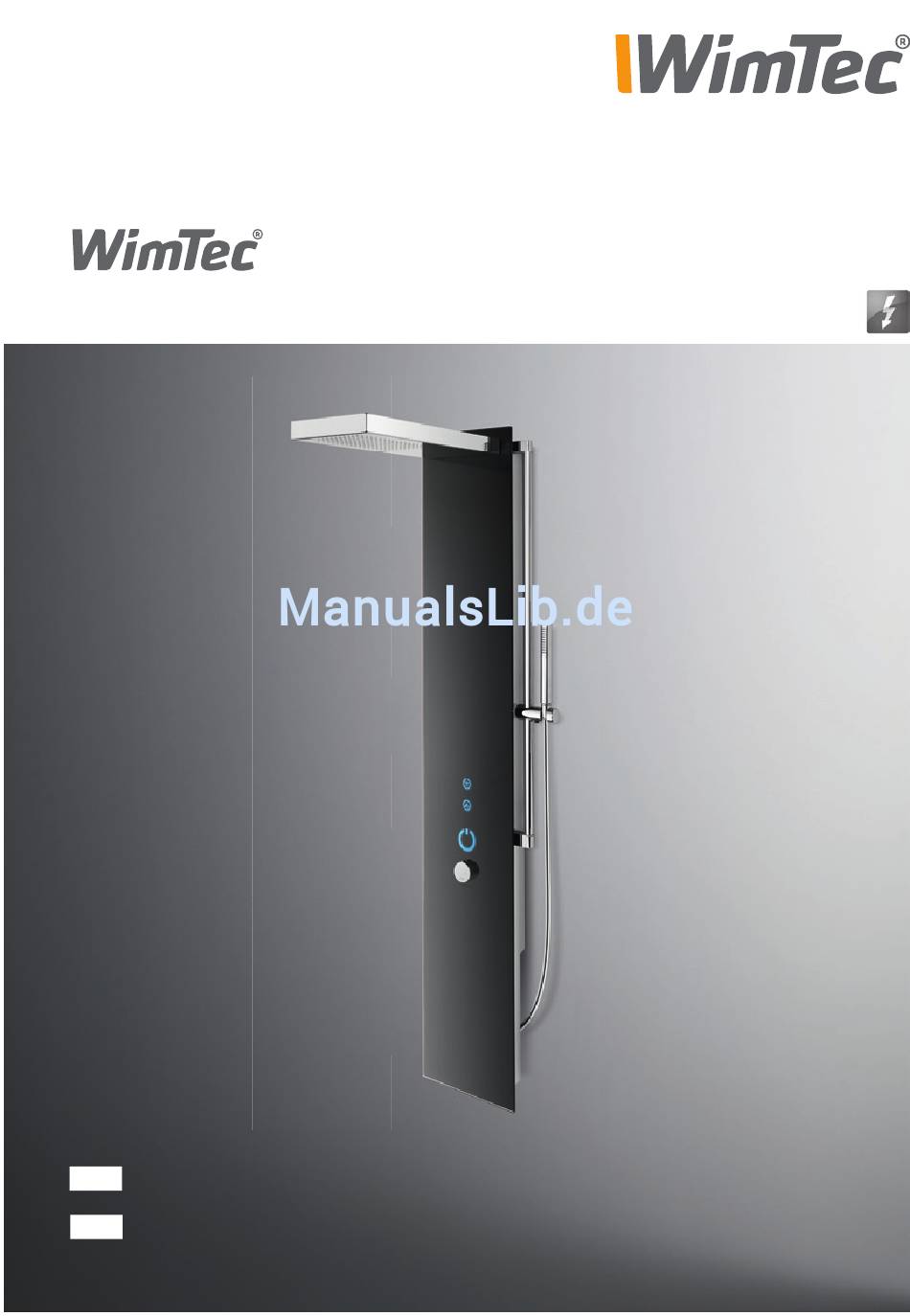

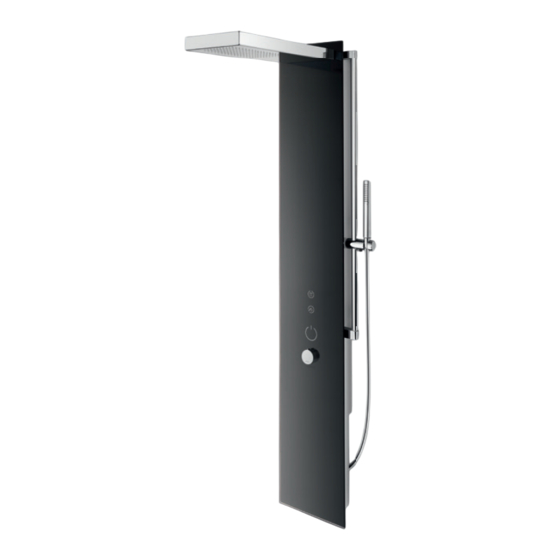

- Seite 1 OCEAN P7 12 V Netzbetrieb / 12 V external supply Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Touch-Tronic-Funktion kommen. Um dies vorbeugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN P7 - 12 V Glas weiß Art.Nr. 114 676 Glas schwarz Art.Nr. 114 713 Lieferumfang: Grundkörper, Sicherheitsglas-Frontplatte mit integrierter Elektronik,... -
Seite 3: Technische Daten
Edelstahl verchromt Abmessungen: Alle Maße in mm 95 8 ½" E-Anschluss ** 80-110* * bei bestehenden Anschlüssen (Standardmaß 153 mm) ist eine Montage auch möglich ** E-Anschluss für externe Versorgung vorsehen. Netzteil außerhalb des geschützten Bereichs anbringen. WimTec OCEAN P7 Dusche-Paneel... -
Seite 4: Einstellung Der Programme & Funktionen
Programme und Funktionen Symbol) zum Aktivieren der Intervall-Regler Warmlauffunktion, Einschalten Zeit-Regler der Regendusche und zum Aus- Reichweiten-Regler schalten der Regen- und Hand brause. Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec OCEAN P7 Dusche-Paneel... - Seite 5 Duschearmatur selbstständig eine Spülung Automatische Reichweiten- automatisch ab, um bei einer für 10 s aus, um die Rohr Adjustierung innerhalb der unbeabsichtigten Dauerakti- leitungen von Stagnations- eingestellten Maximal- vierung Wasser zu sparen. wasser freizuspülen. Reichweite. WimTec OCEAN P7 Dusche-Paneel...
-
Seite 6: Montage
Bohrschablone auf der Rückwand aufkleben. Unterkante Duschkopf auf Bohrschablone beachten für gewünschte Montagehöhe (Standard 200 - 210 cm). 4. Vier Befestigungsbohrungen ø 8 mm herstellen und danach Bohrschablone wieder ablösen. Wandanschlusswinkel und Vorabsperrungen senkrecht, nach oben stehend, montieren. Vorspülung durchführen. WimTec OCEAN P7 Dusche-Paneel... - Seite 7 Achtung: Schraubenkopf muss auf der Innenseite des Paneels montiert werden. Den im Grundkörper vormontierten Anschlussschlauch am Duschkopf befestigen. 11. Duschkopf-Abdeckung mit 2 Schrauben (Linsenschraube 2,2 x 9,5 mm) von oben befestigen. 12. Gewünschte Programmeinstellungen am Elektronikmodul vornehmen (siehe Seite 5). WimTec OCEAN P7 Dusche-Paneel...
- Seite 8 Glaspaneel an der Oberseite des Grundkörpers auf dem hinteren Revisionshaken einhängen. ACHTUNG! Folgende Schritte unbe- Kalt- und Warmwasser-Anschlussschläuche anschließen. dingt in beschriebener Reihenfolge ausführen! Handbrause anschließen (beiliegende Dichtung verwenden). Brausestange an den vormontierten Montagebügel befestigen. Netzversorgung herstellen und Vorabsperrungen öffnen. WimTec OCEAN P7 Dusche-Paneel...
- Seite 9 Sicherungsdeckel montieren. In Verbindung mit Nässe kann es durch Kalkablagerungen im Bereich von Brausen und Badewannen zu einer Beeinträchtigtung der Touch-Tronic-Funktion kommen. Um dies vorbeugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. WimTec OCEAN P7 Dusche-Paneel...
-
Seite 10: Programmbeschreibung
Antippen des ON/OFF Symbols Dusche stoppt nach Ablauf Antippen der aktivierten schaltet alle aktiven Wasser- der Nachlaufzeit wenn der Wasserabgabestelle (Regen- abgabestellen ab. Benutzer den Ansprechbereich dusche- oder Handbrause) verlässt oder nach Ablauf der schaltet diese ab. Sicherheitsspülstopp-Zeit. WimTec OCEAN P7 Dusche-Paneel... - Seite 11 Antippen des ON/OFF Symbols Dusche stoppt nach Ablauf der Antippen der aktivierten schaltet alle aktiven Wasser- Nachlaufzeit wenn der Benutzer Wasserabgabestelle (Regen- abgabestellen ab. den Ansprechbereich verlässt dusche- oder Handbrause) oder nach Ablauf der Sicher- schaltet diese ab. heitsspülstopp-Zeit. WimTec OCEAN P7 Dusche-Paneel...
- Seite 12 Touch-Tronic-Taste Touch-Tronic-Taste Sicherheitsspülstopp Antippen des ON/OFF Symbols Antippen der aktivierten Nach Ablauf der eingestellten schaltet alle aktiven Wasser- Wasserabgabestelle (Regen- Spülstopp-Zeit (siehe S. 5) abgabestellen ab. dusche- oder Handbrause) schaltet die Dusche ab. schaltet diese ab. WimTec OCEAN P7 Dusche-Paneel...
-
Seite 13: Funktionsbeschreibung
Tritt während dieser 30 s der Dabei leuchtet beim ON/OFF Benutzer für mindestens 5 s in Symbol der senkrechte Strich den Ansprechbereich geht die während der Ring pulsiert. Dusche in den Normalbetrieb über. 30-70 cm WimTec OCEAN P7 Dusche-Paneel... - Seite 14 Armatur nach einer der zweiten Hand auf das Sicherheitszeit von 3 s wieder ON/OFF Symbol tippen und der in den Normalbetrieb über. Reinigungsstopp ist aktiviert. Die Reinigungsstoppzeit dauert 10 Minuten ab Verlassen des Ansprechbereiches. 30-70 cm WimTec OCEAN P7 Dusche-Paneel...
- Seite 15 2 min nach deren Deakti- spülung für 10 s aus. vierung aus. 5 s vor und nach der Stagnationsfreispülung wird diese durch ein schnelles Blinken der ON/OFF Symbolik signalisiert. 30-70 cm 10 s 3 - 48 h WimTec OCEAN P7 Dusche-Paneel...
- Seite 16 Thermostatgriff 115 550 (ab 05. 2011) 114 850 Sicherungsdeckel 115 710 UP-Netzteil, einfach 117 899 Grundkörper 118 179 UP-Netzteil, fünffach 113 792 Handbrause 115 680 Versorgungskabel 4 m 114 232 Brausestange-Set 115 727 Handbrauseschlauch 114 119 WimTec OCEAN P7 Dusche-Paneel...
-
Seite 17: General Notes
To ensure proper operation, we recommend regular cleaning of the glass panel using a power cleaner. These instructions are valid for the following products: WimTec OCEAN P7 shower panel for 12 V external supply: Glass white Art.No. 114 676 Glass black Art.No. -
Seite 18: Technical Specifications
* At existing connections (standard dimension 153 mm) the installation is also possible. ** At external supply prepare a power connection 12 V / 50 Hz. Mount the power supply 230 V / 12 V outside the protected zone. WimTec OCEAN P7 Shower panel... - Seite 19 The vertical Time controller line flashes when the ON/OFF Active range controller icon will be tapped. In general, the following applies: Move counterclock- wise to decrease the setting. Move clockwise to incre- ase the setting. WimTec OCEAN P7 Shower panel...
- Seite 20 30 - 70 cm. matically to save water at cy water for 10 s by itself. Automatic active range ad- an unintended permanent justment within the maximum activation. active range. WimTec OCEAN P7 Shower panel...
- Seite 21 (standard: 200 - 210 cm). 4. Prepare four mounting holes ø 8 mm and remove the template then. Mount wall fixing angles and shutt-off valves vertical, standing upwards. Carry out pre-flushing. WimTec OCEAN P7 Shower panel...
- Seite 22 Fix the in the base plate pre-mounted connection hose at the shower head. 11. Fix the shower head cover plate with 2 screws (lens screws 2,2 x 9,5 mm) from above. Adjust desired settings on the electronics module (see page 20). WimTec OCEAN P7 Shower panel...
- Seite 23 Perform the following Connect cold and warm water connection hoses. steps in the order indica- ted! Connect hand shower (use enclosed sealing). Fix shower rod at the pre-mounted mounting bracket. Establish power supply and open shut-off valves. WimTec OCEAN P7 Shower panel...
- Seite 24 Lift glass panel and hook it in final position in the front hook. ATTENTION! Be careful not to bend or crimp any cables or tubes. Mount protection cover. WimTec OCEAN P7 Shower panel...
-
Seite 25: Program Description
Tapping the activated water of the shut-off delay once the to turn off the shower. point (rain shower and/or user leaves the sensor range or hand shower) stops it. after the configured water arrest time has elapsed. WimTec OCEAN P7 Shower panel... - Seite 26 Tapping on the activated water Shower stops after shut-off de- turn off the shower. point (rain or hand shower) lay if the user leaves the active stops the water flow. range or after elapsing of Safety flow arrest. WimTec OCEAN P7 Shower panel...
- Seite 27 Tap on the rain shower After the configured water the ON/OFF button will turn or hand shower icon to turn arrest time (see p. 20) has the shower off/on again. off. elapsed, the shower will auto- matically shut off. WimTec OCEAN P7 Shower panel...
- Seite 28 If you enter the sensor range glowing in the symbol and the 6 5 4 3 2 1 for at least 5 s during these external ring is pulsating. 30 s, the shower will resume normal operation. 30-70 cm WimTec OCEAN P7 Shower panel...
- Seite 29 The fitting will resume normal is enabled. operation with a safety delay The cleaning stop remains ena- of 3 s after you leave the bled for 10 min after leaving sensor range. the sensor range. 30-70 cm WimTec OCEAN P7 Shower panel...
- Seite 30 10 s. starts 2 min after deactivation. 5 s before and after the stagnation rinse the vertical line of the ON/OFF icon pulses quickly. 30-70 cm 10 s 3 - 48 h WimTec OCEAN P7 Shower panel...
-
Seite 31: Replacement Parts
115 710 Power supply, onefold 117 899 Base plate 118 179 Power supply, fivefold 113 792 hand shower 115 680 Supply cable 4 m 114 232 Hand shower rod 115 727 Hand shower tube 114 119 WimTec OCEAN P7 Shower panel... - Seite 32 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
