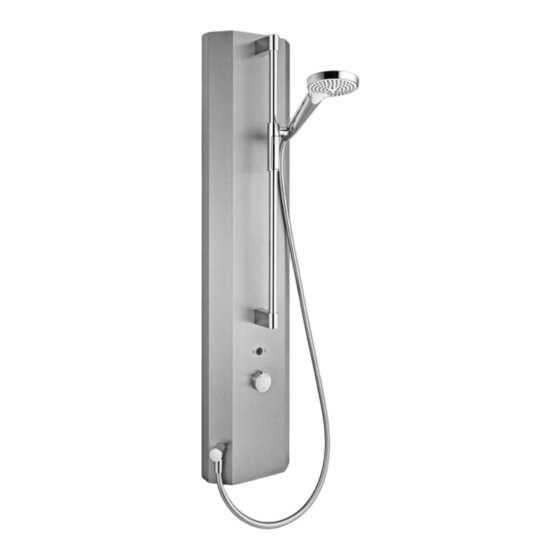

- Seite 1 PROOF P6 | P6 HB Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
121 148, 130 133, 130 249 WimTec PROOF P6 - 12 V 121 155, 130 126, 130 232 WimTec PROOF P6 HB - 9 V 121 742, 130 188, 130 300 WimTec PROOF P6 HB - 12 V 121 735, 130 362, 130 294 Lieferumfang: Vormontierte Einheit fertig verrohrt. -
Seite 3: Inhaltsverzeichnis
PROOF P6 | PROOF P6 HB Inhalt Seite Pflegehinweise ................2 Technische Daten ............... 4 Abmessungen ................5 Legende ..................6 Duschpaneel ................6 Elektronikmodul ................ 6 Funktionseinstellung ..............7 Einstellregler ................7 DIP-Schalter ................7 Montage ..................8 Bedienung | Funktionsbeschreibung ........ -
Seite 4: Technische Daten
PROOF P6 | PROOF P6 HB Technische Daten WimTec PROOF P6 - 12 V: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3 W WimTec PROOF P6 - 9 V: Batterie: 6 Stk. Alkali AA 1,5 V Batterielebensdauer: ca. -
Seite 5: Abmessungen
100 m Gesamt-Kabellänge. Achtung: Netzteil nicht im Paneel oder ev. Schutzbereichen anbringen. Passend auf bestehende Zweipunktanschlüsse (Standardmaß 150 mm). WimTec PROOF P6 HB - mit Handbrause: Freifläche für Wasseranschluss 12 V= WW: R 1/2“ IG KW: R 1/2“ IG Spannungsversorgung: 2 x 0,5 - 1,5 mm max. -
Seite 6: Legende
PROOF P6 | PROOF P6 HB Legende Duschpaneel: Infrarotsensor mit Kontroll-LED für die Benutzererkennung und ON-/OFF-Taster zum Ein-/Ausschalten des Duschpaneels Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre,Verbrühschutz mit 43 °C Temperatursperre (mechanischentnehmbar, siehe Seite 20) Elektronikmodul 12 V:... -
Seite 7: Funktionseinstellung
PROOF P6 | PROOF P6 HB Funktionseinstellung Einstellregler: 1200 Intervall-Regler Maximallaufzeit-Regler Reichweiten-Regler für den Sicherheitsspülstopp, für die Freispül-Automatik, für den Ansprechbereich, 24 h voreingestellt 1 min voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (10 s bis 20 min einstellbar). -
Seite 8: Montage
PROOF P6 | PROOF P6 HB Montage Mittellinie und Oberkante des Paneels anzeichnen. Wasserzuleitung absperren. ACHTUNG! Selbstklebende Bohrschablone aufkleben und Folgende Schritte unbe- 3x Ø 8 mm bohren und Dübel einsetzen. dingt in beschriebener Reihenfolge ausführen! Montagebügel mit Befestigungsschraube und Beilag- scheiben befestigen. - Seite 9 PROOF P6 | PROOF P6 HB Montage Hinweis: Verbrühschutz mit 43 °C Temperatursperre mechanisch entnehmbar. s. Seite 20 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Nur für 12 V Netzversion (Art.Nr. 121 155, 121 735) Anschlusskabel einziehen und am Netzteil (Art.Nr. 117 899 bzw.
- Seite 10 PROOF P6 | PROOF P6 HB Montage Gewünschte Funktionseinstellungen (siehe Seite 7) am Elektronikmodul an der Paneel-Innenseite vornehmen ACHTUNG! (kann bei Bedarf entnommen werden). Folgende Schritte unbe- Elektronik links auf der Montageleiste mit Kettverschluss dingt in beschriebener befestigen. Bei 9 V Batterieversion das Batteriemodul auf der Reihenfolge ausführen!
- Seite 11 PROOF P6 | PROOF P6 HB Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Duschpaneel von unten mit Beilagscheibe und Flügelmutter an der Stockschraube sichern. Sicherungsdeckel wieder befestigen. 18. Nur für PROOF P6 HB (Art.Nr. 121 735, 121 742) Brauseschlauch mit beigelegter Dichtung anschließen.
-
Seite 12: Einschalten
PROOF P6 | PROOF P6 HB Bedienung Einschalten: Sensortaste Durch Antippen der Sensor- Taste wird der Wasserfluss gestartet. Ausschalten: Sensortaste Abschalt-Automatik Sicherheitsspülstopp Durch erneutes Antippen (DIP 2 = ON, siehe Seite 14) Nach Ablauf der eingestellten der Sensor-Taste wird Nach dem Verlassen des Maximallaufzeit (siehe Seite 7) der Wasserfluss gestoppt. -
Seite 13: Reinigungsstopp
PROOF P6 | PROOF P6 HB Bedienung Reinigungsstopp: Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Stellung „ON“ = Reinigungsstopp-Funktion aktiviert (voreingestellt). Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes unterhalb des Infrarot-Sensors. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 5 min aktiviert. -
Seite 14: Funktionsbeschreibung
PROOF P6 | PROOF P6 HB Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Dient zum automatischen Stoppen des Wasserflusses sobald der Benutzer den Ansprechbereich des Duschpaneels verlässt. Stellung „ON“ = Abschalt-Automatik aktiviert. Stellung „OFF“ = Abschalt-Automatik deaktiviert (voreingestellt). -
Seite 15: Warmlauf
PROOF P6 | PROOF P6 HB Funktionsbeschreibung Warmlauf: DIP Schalter 3 2 3 4 5 6 Dient zum Freispülen der Warmwasserleitung, ohne dass der Benutzer vor der Dusche im Ansprechbereich verweilen muss (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 14). -
Seite 16: Intelligente Freispül-Automatik
PROOF P6 | PROOF P6 HB Funktionsbeschreibung Intelligente Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum automatischen Freispülen der Wasserzuleitungen, um bei längerer Nichtbenutzung das Wachstum mikrobieller Erreger wie Legionellen zu hemmen und die Gesundheit der Nutzer zu schützen. -
Seite 17: Freispül-Dauer
PROOF P6 | PROOF P6 HB Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Legt die Laufzeit der automatischen Freispülung fest. Stellung „ON“ = Freispül-Dauer beträgt 20 s. Stellung „OFF“ = Freispül-Dauer beträgt 10 s (voreingestellt). Nachlaufzeit: DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeiten (5 s bzw. -
Seite 18: Led Signale
PROOF P6 | PROOF P6 HB LED-Signale Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen alle 4 s Intelligente Freispül-Automatik aktiv jede s Spülstopp aktiv... -
Seite 19: Fehleranalyse
PROOF P6 | PROOF P6 HB Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 13) Reinigungsstopp aktiviert Wasserzuleitung und Vorabsperrungen kein Wasser überprüfen/öffnen Magnetventil verschmutzt Magnetventil reinigen oder tauschen... -
Seite 20: Temperatursperre 43 °C Entnehmen
PROOF P6 | PROOF P6 HB Temperatursperre 43 °C entnehmen Thermostatgriff auf 12 Uhr stellen. ACHTUNG! Seegering auf der Paneel-Rückseite mit Seegeringzange öff- nen. Achtung: Thermostatgriff auf der Vorderseite festhalten! Folgende Schritte unbe- dingt in beschriebener Thermostatgriff abnehmen. Reihenfolge ausführen! Temperatursperre entnehmen. -
Seite 21: Wartung | Service
PROOF P6 | PROOF P6 HB Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Wasserzuleitung absperren Unteren Sicherungsdeckel Flügelmutter an der Stock- und ggf. Stromversorgung nach entfernen der vier schraube herunterdrehen trennen. Schrauben abnehmen. und Duschpaneel aus der Halterung nehmen. - Seite 22 PROOF P6 | PROOF P6 HB Wartung | Service Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung mit Gabelschlüssel SW 30 lösen und Magnetventil entnehmen. Neues Magnetventil einsetzen und anstecken. Anschließend weitere Montage durchführen (siehe Seite 11). Schmutzsieb reinigen/tauschen Schmutzsieb herausnehmen Vorabsperrung schließen.
- Seite 23 PROOF P6 | PROOF P6 HB Wartung | Service Elektronikmodul tauschen Steckverbindungen bei neuem Gewünschte Funktionseinstel- Infrarot-Sensor, Magnetventil und Spannungsversorgung vom Elektronikmodul herstellen lungen am Elektronikmodul (auf Markierungen achten). vornehmen (siehe Seite 7). Elektronikmodul abstecken. Anschließend weitere Montage durchführen (siehe Seite 11).
- Seite 24 PROOF P6 | PROOF P6 HB Infrarot-Sensor tauschen Sensor auf der Rückseite der Steckverbindung von Infrarot-Sensor vom Elektronik- Frontplatte mit Schrauben- Infrarot-Sensor und Elektronik- modul abstecken. dreher SW 7 herausschrauben modul herstellen (auf Markie- und neuen Sensor einsetzen. rungen achten).
-
Seite 25: Ersatzteile
PROOF P6 | PROOF P6 HB Ersatzteile Nr. Bezeichnung Art.Nr.: Nr. Bezeichnung Art.Nr.: Duschkopf 126 662 Thermostat, komplett 125 993 Handbrause 120 561 Thermostat-Adapter 115 420 Brauseschlauch 114 119 Magnetventil 6V 125 542 Anschlusswinkel Brauseschlauch 120 554 Elektronikmodul Schubstange 124 545... - Seite 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
