Sichtbereich der Melder nicht
verdecken

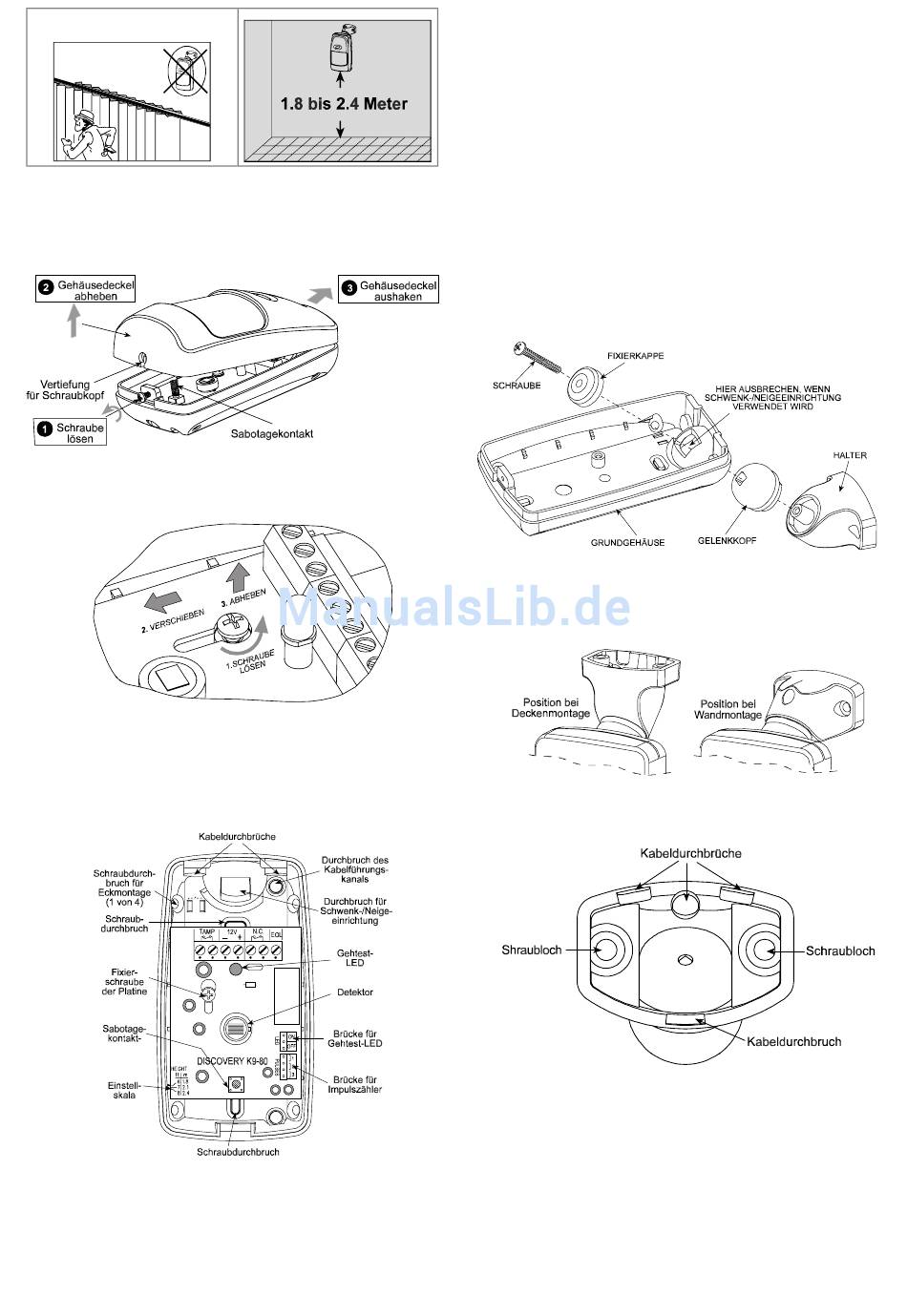

Abb. 2: Fehlalarme vermeiden
3.2 Montage des Melders ohne Wand-/
Deckenhalter
A . Lösen Sie die Schraube an der Unterseite des Melders (wie
in Abbildung 3 dargestellt).
Abb. 3: Öffnen des Gehäuses
B . Lösen Sie die Fixierschraube, die die Platine hält und
entnehmen Sie die Platine aus dem Gehäuse (siehe
Abbildung 4).
Abb.4: Entnehmen der Platine
C . Entnehmen Sie die Platine aus dem Melder und legen Sie
diese bis zur Fertigmontage zur Seite.
D . Brechen Sie die Schraubdurchbrüche gemäß Abbildung 5 aus
(im oberen Bereich für Wand- oder Deckenmontage) oder an
den abgeschrägten Gehäuseseiten für Eckmontage des
Melders.
Abb. 5: Innenansicht des DISCOVERY K9-80
E . Brechen Sie die erforderlichen Kabeldurchbrüche aus (siehe
Abbildung 5).
2
F . Verwenden
Sie
das
Bohrschablone.
G . Bohren Sie die angezeichneten Befestigungslöcher und
befestigen Sie den Bewegungsmelder mit den beiliegenden
Schrauben und Dübeln.
H . Führen Sie das Kabel durch die Kabeldurchbrüche in das
Gehäuseinnere.
I .
Setzen Sie die Platine wieder in das Gehäuseunterteil und
befestigen Sie die Platine mit der Fixierschraube. Verdrahten
Sie den Melder wie in Abschnitt 3.4 beschrieben.
3.3 Montage des Melders mit Wand-/
Deckenhalter
A . Entfernen Sie die Gehäusefront wie in Abbildung 3
dargestellt.
B . Entnehmen Sie die Platine (siehe Abbildung 4) und legen Sie
diese bis zur Fertigmontage zur Seite.
C . Brechen Sie den großen quadratischen Durchbruch im
oberen Gehäuseteil aus (siehe Abbildung 6).
Abb. 6: Montage der Schwenk-/Neigeeinrichtung
D . Montieren
Sie
die
Abbildung 6 dargestellt.
E . Schwenken Sie den Halter in die erforderliche Position (siehe
Abbildung 7) ohne die Fixierschraube festzuziehen.
Abb. 7: Position des Halters für Wand-/ und Deckenmontage
F . Brechen Sie die erforderlichen Kabeldurchbrüche aus (siehe
Abbildung 8).
Abb.8: Draufsicht auf den Wand-/Deckenhalter
G . Benutzen Sie den Halter zum Anzeichnen der Bohrlöcher.
Befestigen Sie den Halter mit den mitgelieferten Schrauben
und Dübeln.
H . Führen Sie das Kabel durch den Halter in den Melder, wie in
Abbildung 9 dargestellt.
I .
Fixieren Sie den Halter durch Anziehen beider Schrauben auf
den Montageuntergrund.
Unterteil
des
Gehäuses
Schwenk-/Neigeeinrichtung
als
wie
in
DG1270
