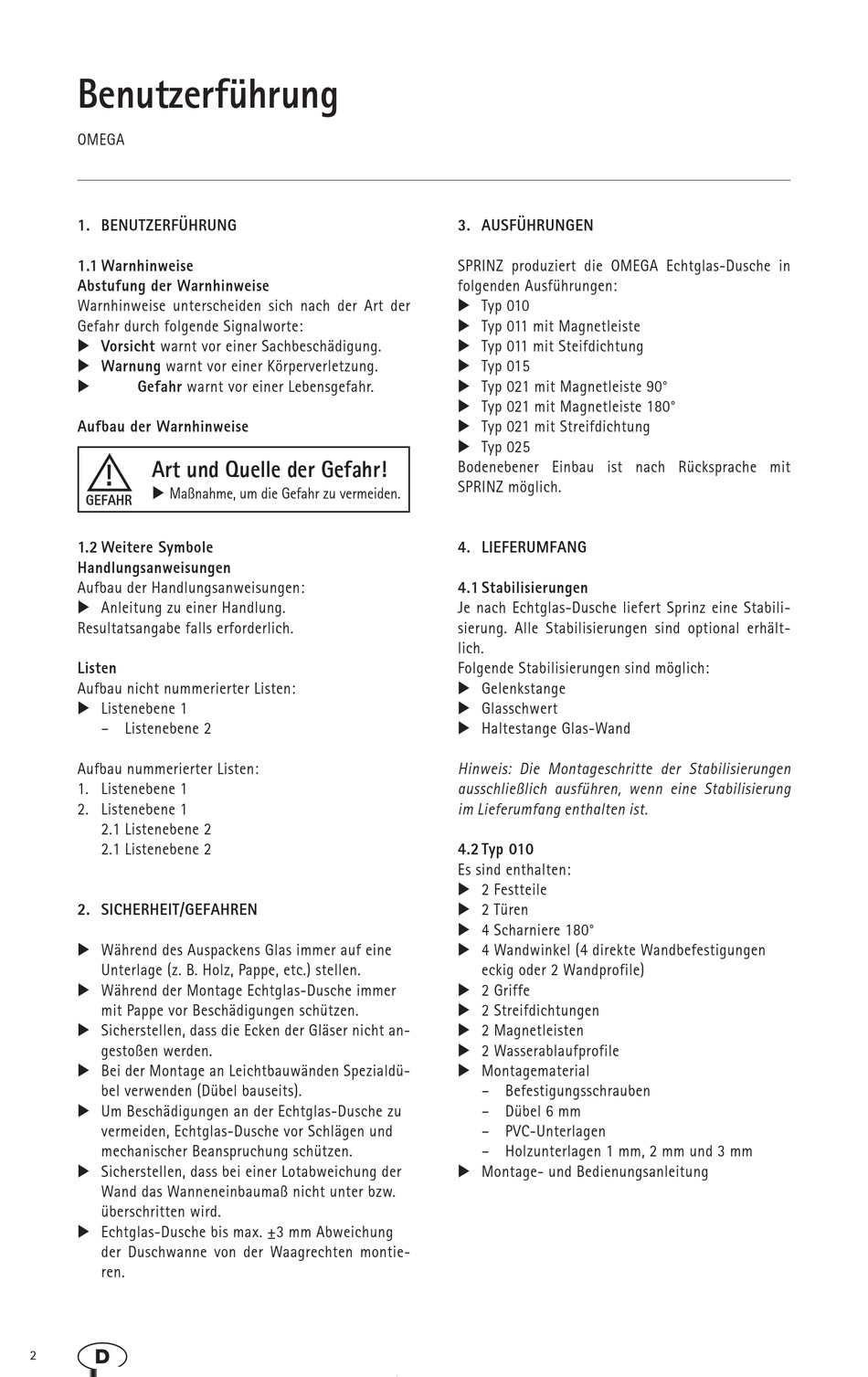

Benutzerführung
oMega
1. Benutzerführung
1.1 Warnhinweise
abstufung der Warnhinweise
Warnhinweise unterscheiden sich nach der art der
gefahr durch folgende Signalworte:
Vorsicht warnt vor einer Sachbeschädigung.
Warnung warnt vor einer Körperverletzung.
gefahr warnt vor einer Lebensgefahr.
aufbau der Warnhinweise
art und Quelle der gefahr!
!
Maßnahme, um die gefahr zu vermeiden.
gefahr
1.2 Weitere Symbole
handlungsanweisungen
aufbau der Handlungsanweisungen:
anleitung zu einer Handlung.
Resultatsangabe falls erforderlich.
Listen
aufbau nicht nummerierter Listen:
Listenebene 1
– Listenebene 2
aufbau nummerierter Listen:
1. Listenebene 1
2. Listenebene 1
2.1 Listenebene 2
2.1 Listenebene 2
2. Sicherheit/gefahren
Während des auspackens glas immer auf eine
Unterlage (z. B. Holz, pappe, etc.) stellen.
Während der Montage echtglas-Dusche immer
mit pappe vor Beschädigungen schützen.
Sicherstellen, dass die ecken der gläser nicht an-
gestoßen werden.
Bei der Montage an Leichtbauwänden Spezialdü-
bel verwenden (Dübel bauseits).
Um Beschädigungen an der echtglas-Dusche zu
vermeiden, echtglas-Dusche vor Schlägen und
mechanischer Beanspruchung schützen.
Sicherstellen, dass bei einer Lotabweichung der
Wand das Wanneneinbaumaß nicht unter bzw.
überschritten wird.
echtglas-Dusche bis max. ±3 mm abweichung
der Duschwanne von der Waagrechten montie-
ren.
D
2
3. auSführungen
SpRINZ produziert die oMega echtglas-Dusche in
folgenden ausführungen:
Typ 010
Typ 011 mit Magnetleiste
Typ 011 mit Steifdichtung
Typ 015
Typ 021 mit Magnetleiste 90°
Typ 021 mit Magnetleiste 180°
Typ 021 mit Streifdichtung
Typ 025
Bodenebener einbau ist nach Rücksprache mit
SpRINZ möglich.
4. Lieferumfang
4.1 Stabilisierungen
Je nach echtglas-Dusche liefert Sprinz eine Stabili-
sierung. alle Stabilisierungen sind optional erhält-
lich.
Folgende Stabilisierungen sind möglich:
gelenkstange
glasschwert
Haltestange glas-Wand
Hinweis: Die Montageschritte der Stabilisierungen
ausschließlich ausführen, wenn eine Stabilisierung
im Lieferumfang enthalten ist.
4.2 typ 010
es sind enthalten:
2 Festteile
2 Türen
4 Scharniere 180°
4 Wandwinkel (4 direkte Wandbefestigungen
eckig oder 2 Wandprofile)
2 griffe
2 Streifdichtungen
2 Magnetleisten
2 Wasserablaufprofile
Montagematerial
– Befestigungsschrauben
– Dübel 6 mm
– pVC-Unterlagen
– Holzunterlagen 1 mm, 2 mm und 3 mm
Montage- und Bedienungsanleitung
