Leitungsverlegung für Ihr Beregnungssystem
Schattenseite
(Fortsetzung)
Sonstige Steuergeräte
Im Folgenden werden die zwei üblichsten Situationen beschrieben.

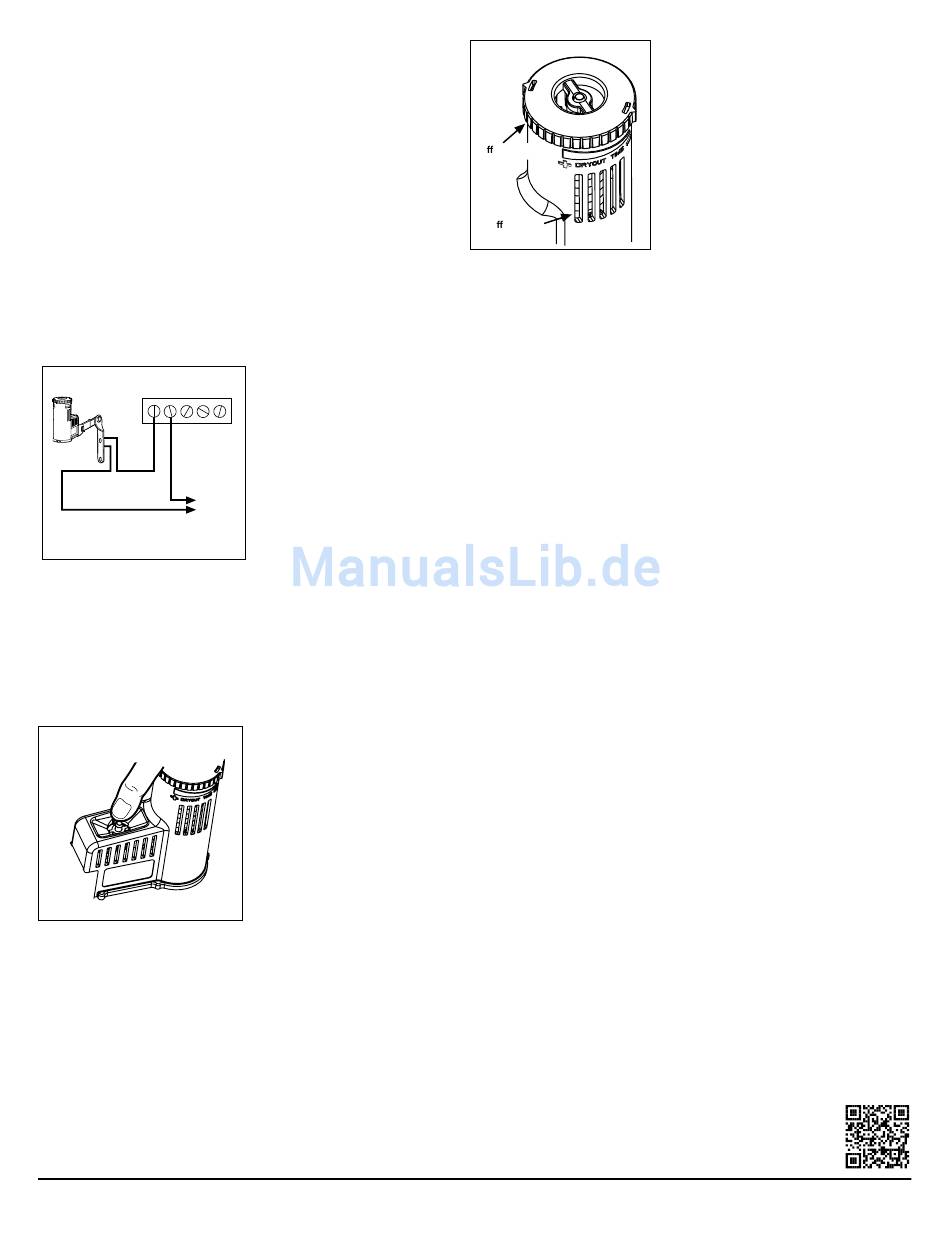

1. Nur 24 V Magnetventile (ohne Pumpenrelais) (s. Abb. 2)
Regen- / Kältesensor
Abbildung A
Suchen Sie mit den zwei vom Rain-Clik zum Steuergerät führenden
Rain/Freeze-Clik
Steuergeräte
Kabeln die „gemeinsame Masseleitung" der Magnetventile. Falls es an
den Masseanschluss des Steuergeräts angeschlossen ist, lösen Sie es
ab. Schließen Sie ein Kabel des Rain-Cliks an den Masseanschluss des
Steuergeräts an (ist normalerweise mit „C" gekennzeichnet). Schließen
Sie das andere Kabel des Rain-Cliks an das Massekabel an, das zu den
Ventilen führt.
Hinweis: Das zu den Ventilen führende Massekabel darf am Steuergerät
nicht unterbrochen werden. Der Rain-Clik kann an eine beliebige Stelle
Abbildung 1
entlang des Massekabels angeschlossen werden.
Rain/Freeze-Clik
Steuergerät
C
1
Zu den Ventilen
führendes Massekabel
Abbildung 2
Überprüfung des korrekten Anschlusses
Stellen Sie sich an einen von Ihrem Standpunkt aus einsehbaren
Bereich der Beregnungsanlage. Schalten Sie diesen Bereich manuell
ein. Drücken Sie die Spindel auf dem Rain-Clik herab, bis Sie an
einem Klick hören, dass sich der Schalter ausstellt. Daraufhin sollte
die Beregnung augenblicklich aufhören. Sollte dies nicht der Fall sein,
überprüfen Sie die Verkabelung. Der Rain-Clik muss nicht anhand
eines „Nass"-Tests überprüft werden. Allerdings könnte so der korrekte
Betrieb auch getestet werden, wenn dies gewünscht wird (s. Abb. 3).
Drücken Sie die Spindel auf
dem Rain-Clik herab
Abbildung 3
Einstellungen und Betrieb
Abbildung 4
4
Der Rain-Clik verhindert den Betrieb des Beregnungssystems nach
dem Niederschlag. Der Zeitraum, der vom Rain-Clik benötigt wird,
bis der normale Beregnungsbetrieb nach einem Regenguss wieder
aufgenommen werden kann, ist von den Wetterbedingungen
abhängig (Wind, Sonneneinstrahlung, Feuchtigkeit usw.).
Ö nungsring
Diese Bedingungen bestimmen, wie schnell die Sensorscheiben
austrocknen. Da der Rasen den gleichen Bedingungen ausgesetzt
ist, verlaufen die jeweiligen Trocknungsprozesse annähernd parallel.
Benötigt der Rasen also mehr Beregnung, ist der Rain-Clik bereits
Ö nungen
so eingestellt, dass er den nächsten programmierten Zyklus der
Beregnungsanlage erlaubt.
© 2018 Hunter Industries Incorporated | www.hunterindustries.com
Abbildung 1
Rain/Freeze-Clik
Steuergerät
C
1
Drücken Sie die Spindel auf
Hunter
dem Rain-Clik herab
Zu den Ventilen
C
führendes Massekabel
Abbildung 2
P MV
SEN
SEN
TEST
Abbildung 3
Abbildung 4
2
3
4
Ö nungsring
Magnet-
ventile
Ö nungen
Abbildung 3
Abbildung 4
2
3
4
Ö nungsring
Magnet-
ventile
Ö nungen
Der Rain-Clik verwendet eine Einscheiben-Technologie, um Ihre
Beregnungsanlage in den ersten fünf Minuten bei Niederschlag
auszuschalten. Je nach den Wetterbedingungen wird das System bei kleinen
Regenschauern und bei Niederschlägen unter 3 mm für einen Zeitraum
zwischen 30 Minuten und 4 Stunden ausgeschaltet. Die Einstellung der
Lüftungsschlitze hat keinen Einfluss auf die Trocknungszeit dieser Scheibe.
Bei stärkeren Regenfällen mit mehr als 3 mm Niederschlag verhindert der
sich unter den Lüftungsschlitzen befindliche Scheibenstapel den Betrieb
des Systems für einen angemessenen Zeitraum. Die Trocknungszeit des
Scheibenstapels wird von der Einstellung der Lüftungsschlitze geregelt.
Überbrückung des Sensors
Die Hunter X-Core®, Pro-C®, ICC2, und I-Core® Steuergeräte sind mit
einem eingebauten Bypass Schalter ausgestattet, mit denen ein aktiver
Sensor überbrückt werden kann. Wenn Sie den Betrieb des Rain-Cliks aus
irgendeinem Grund (z. B. Anschalten des Systems, obwohl der Rain-Clik
es während des Regens ausgeschaltet hat) überbrücken wollen und Ihr
Steuergerät nicht mit dieser Funktion ausgestattet ist, kann das einfach durch
das Hinzufügen unserer Bypass Switch Box erreicht werden. Montieren Sie
sie einfach an oder neben das Steuergerät, dann kann der Rain-Clik mit einer
einfachen Schalterbewegung überbrückt werden.
Hinweis: Durch die Verwendung von „manuellen" Schaltern bei
Steuergeräten, die nicht von Hunter stammen, kann der Sensor
möglicherweise nicht überbrückt werden.
Wartung
Das Gerät benötigt keine Wartung. Der Rain-Clik muss im Winter weder
abmontiert noch abgedeckt werden.
Fehlerbehebung
Sollten Sie der Meinung sein, dass das Gerät defekt ist, gehen Sie zuerst die
folgenden Punkte durch, bevor Sie es austauschen. Das System funktioniert
überhaupt nicht mehr:
A. Überprüfen Sie zunächst, ob die Rain-Clik Scheiben trocken sind und der
Schalter „an- und ausklickt", indem Sie oben auf die Spindel drücken.
B. Überprüfen Sie dann die zum Rain-Clik führenden Kabel auf Brüche sowie
sämtliche Verbindungen.
C. Überprüfen Sie, ob die Temperatur über 3°C (37° F) liegt (für das Rain/
Freeze-Clik Modell).
Das System wird auch nach starkem Niederschlag nicht ausgeschaltet:
A. Überprüfen Sie die Verkabelung (s. „Überprüfung der korrekten
Verkabelung").
B. Erreicht der Niederschlag tatsächlich den Rain-Clik? Achten Sie darauf,
dass der Regen nicht abgehalten wird (z. B. von Überdächern,
Bäumen oder Mauern).
Benötigen Sie Unterstützung? Besuchen Sie uns auf
hunter.direct/rainclikhelp
Hergestellt nach einem in den USA angemeldeten Patent
Sämtliche Rain-Clik Modelle sind bei Underwriters Laboratories, Inc (UL)
eingetragen. Warenmuster dieser Geräte sind von UL zu evaluieren und
müssen die anwendbaren UL Sicherheitsanforderungen erfüllen.
Der vom Rain-Clik zur Wiedereinstellung
benötigte Zeitraum kann auch verlängert
werden. Schließen Sie die „Öffnungen"
(s. Abb. 4), um die Lüftungsschlitze
vollständig oder teilweise abzudecken,
so dass die Sensorscheiben langsamer
trocknen. Anhand dieser Einstellung
können Sie die Montage an einer sehr
sonnigen Stelle oder einem Platz
mit besonderen Bodenbedingungen
ausgleichen. Die ideale Einstellung der
Öffnungen finden Sie über den täglichen
Gebrauch heraus.
LIT-358 D 7/18
