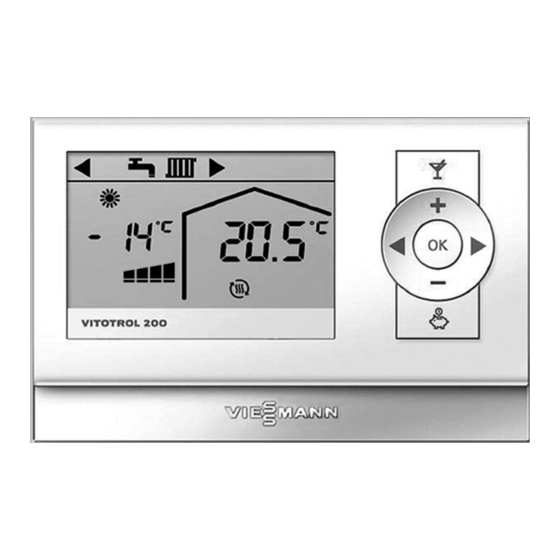

Viessmann Vitotrol 200-RF Montage- Und Serviceanleitung
Funk-fernbedienung für einen heizkreis
Vorschau ausblenden
Andere Handbücher für Vitotrol 200-RF:
- Bedienungsanleitung (20 Seiten) ,
- Montage- und serviceanleitung (20 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 200-RF
Inhaltszusammenfassung für Viessmann Vitotrol 200-RF

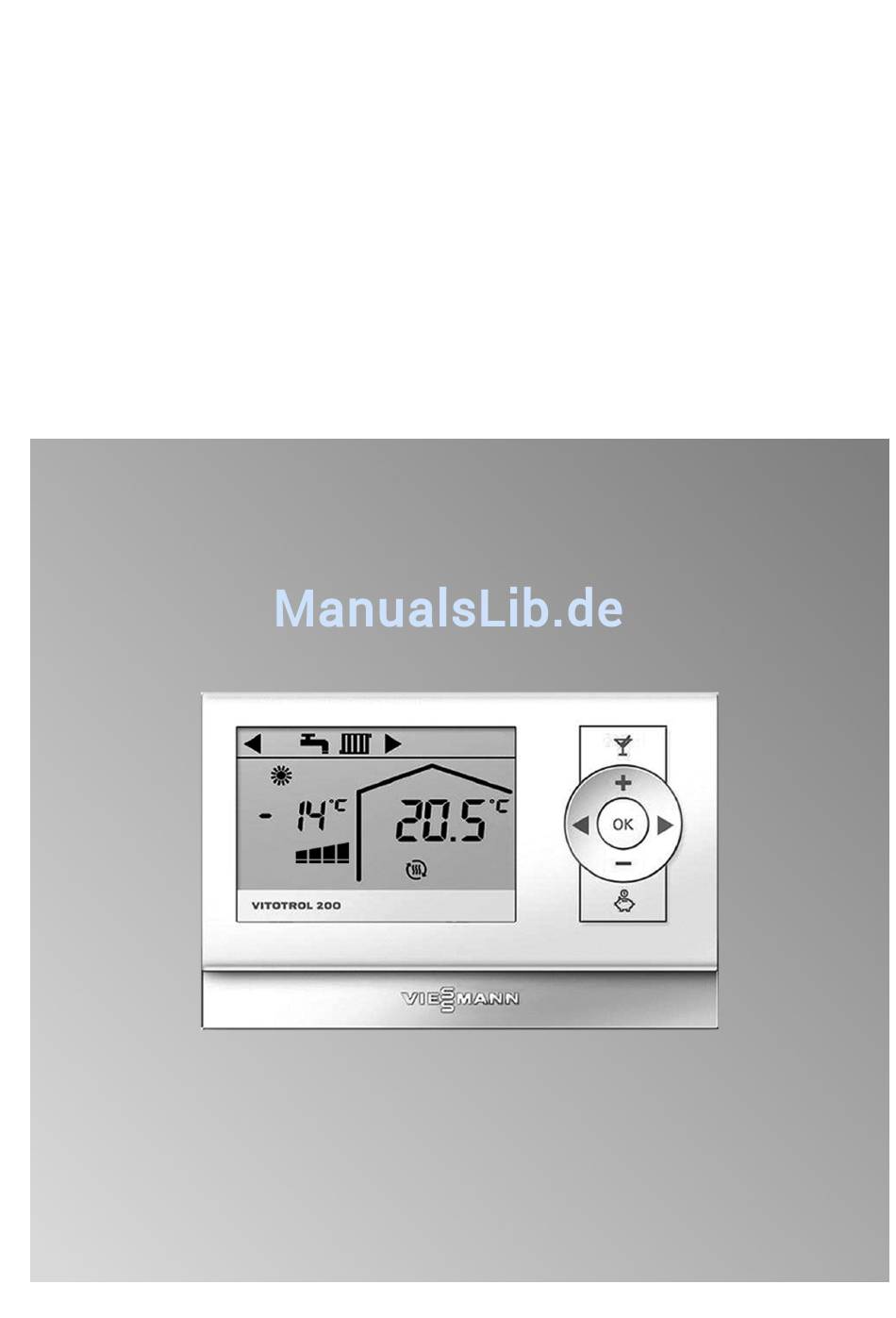

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 200-RF Funk-Fernbedienung für einen Heizkreis Gültigkeitshinweise siehe letzte Seite VITOTROL 200-RF Bitte aufbewahren! 5780698 DE 7/2017...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Gefahr heitstechnischer Funktion gefährdet den siche- Heiße Oberflächen können Verbrennungen zur ren Betrieb der Anlage. Folge haben. Defekte Bauteile müssen durch Viessmann Ori- Gerät vor Wartungs- und Servicearbeiten aus- ginalteile ersetzt werden. ■ schalten und abkühlen lassen. ■... -
Seite 3: Sicherheitshinweise
Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch... - Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- ten mit Abluftführung ins Freie kann durch Rück- strom von Abgasen lebensbedrohende Vergif- tungen zur Folge haben. Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 3. Montagevorbereitung Montageort ..................... Betrieb mit oder ohne Raumtemperatur-Aufschaltung ....... ■ Funkverbindung .................. ■ 4. Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme ........ Fernbedienung aus-/einbauen ............... -
Seite 6: Sicherheit Und Haftung Betriebssicherheit
Sicherheit und Haftung Betriebssicherheit Gefahr Funkkomponenten nur in Innenräumen betreiben. ■ Insbesondere Herzschrittmacher, Hörhilfen und ■ Beeinträchtigungen durch Feuchtigkeit und Staub Defibrillatoren können gestört werden durch vermeiden. Funksignale. ■ Kontakt der Funkkomponenten mit Gas, Dämpfen, Falls solche Geräte verwendet werden, ist die Lösungsmitteln und dauerhaft direkter Sonnenein- unmittelbare Nähe zu betriebsbereiten Funk- strahlung vermeiden. -
Seite 7: Bestimmungsgemäße Verwendung
Personen können das Gerät sicher bedienen. Produktinformation Mit einer Vitotrol 200-RF kann ein Heizkreis bedient Die Vitotrol 200-RF kann mit der zugehörigen Funk- werden. Für jeden der max. 3 Heizkreise einer Hei- Basis an der jeweiligen Vitotronic Regelung ange- zungsanlage kann eine Vitotrol 200-RF eingesetzt wer- schlossen werden. -
Seite 8: Montagevorbereitung Montageort
Falls solche Geräte verwendet werden, ist die unmittelbare Nähe zu den betriebsbereiten Funkkomponenten zu vermeiden. Funkfrequenz der Funkkomponenten 868 MHz. Montageort der Vitotrol 200-RF so wählen, dass die Funksignale möglichst senkrecht durch Wände und Decken auf die Funk-Basis oder Vitotronic 200 treffen. Hinweis Leitende metallische Materialien (z. -
Seite 9: Montageablauf
Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Arbeitsschritte Seite Vitotrol 200-RF in der Nähe der Funk-Basis oder der Vitotronic mit integrierter Funkschnitt- — stelle platzieren. Vitotrol 200-RF in Betrieb nehmen: Mit Vitotronic mit Funk-Basis ■ Mit Vitotronic mit integrierter Funkschnittstelle ■... -
Seite 10: Wandmontagesockel Anbauen
Montageablauf Wandmontagesockel anbauen Vor der endgültigen Anbringung der Vitotrol 200-RF diese in Betrieb nehmen (siehe Seite 11 oder 12). Abb. 2 Batterien einlegen Hinweis Sobald die Vitotrol 200-RF erstmalig mit Spannung versorgt wird, startet automatisch der Inbetriebnahme- Assistent. Im Display erscheint „C1“ und „Lrn“ blinkt. -
Seite 11: Mit Funk-Basis
Im Display erscheinen „C1“ und „Lrn“ blinkt. Mit OK den Anmeldevorgang wiederholen. Nach Austausch der Funk-Basis 01. Vitotrol 200-RF demontieren und in der Nähe der Funk-Basis platzieren. 02. Tasten an der Vitotrol 200-RF ca. 4 s gleichzeitig drücken. Im Display erscheint „C1“ und „Lrn“ blinkt. -
Seite 12: Mit Vitotronic Mit Integrierter Funkschnittstelle
Vitotrol 200-RF bedient werden soll. Abb. 6 „H 1“ für Heizkreis 1 „H 2“ für Heizkreis 2 04. An der Vitotrol 200-RF Taste OK drücken. „H 3“ für Heizkreis 3 Die Vitotrol 200-RF sendet ein Signal zur Anmel- dung an die Funk-Basis. -
Seite 13: Empfangsqualität Am Montageort Prüfen
4 s lang gleichzeitig drücken. 3. Prüfung beenden: Im Display erscheinen „d1“ und „H . . .“ für den Tasten und OK an der Vitotrol 200-RF ca. 4 s zugeordneten Heizkreis. gleichzeitig drücken. 2. Mit / Anzeige der Empfangsqualität aufrufen: „d2“... -
Seite 14: Kontrast Im Display Ändern
Montageort wählen und die Prüfung wieder- holen oder einen Funk-Repeater (Zubehör) einsetzen. Kontrast im Display ändern 1. Tasten an der Vitotrol 200-RF ca. 4 s 4. OK zur Bestätigung gleichzeitig drücken. 5. Tasten an der Vitotrol 200-RF ca. 4 s 2. -
Seite 15: Störungsanzeige
Störungsbehebung Störungsanzeige Bei einer Störung blinkt im Display das Symbol Störungsursache und -behebung siehe Mon- tage- und Serviceanleitung der jeweiligen Vitotronic Regelung oder des Wärmeerzeugers mit Vitotronic mit integrierter Funkschnittstelle Falls im Display erscheinen, ist die Funk- verbindung unterbrochen oder noch nicht aufgebaut. ■... - Seite 16 Störungsbehebung Störungsanzeige (Fortsetzung)
-
Seite 17: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) -
Seite 18: Einzelteilliste
Einzelteillisten Einzelteilliste 0002 0001 0003 0004 Abb. 8... - Seite 19 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0001 Wandmontagesockel 0002 Bedienteil 0003 Montage- und Serviceanleitung 0004 Bedienungsanleitung...
- Seite 20 Technische Daten Technische Daten Stromversorgung 2 Batterien LR 6/AA/Mignon , 2600 mAh – Lebensdauer Batterien ca. 2 Jahre Funkfrequenz 868 MHz Schutzklasse Schutzart IP30 Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Lagerung und Transport 20 bis +65 °C ■ −...
-
Seite 21: Bescheinigungen
Bescheinigungen Konformitätserklärung Vitotrol 200-RF Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/53/EU 2011/65/EU RoHS II Angewandte Normen: EN 60730-1: 2016 EN 60730-2-9: 2010... - Seite 22 Stichwortverzeichnis Stichwortverzeichnis Batterien..............10 Montage..............10 Bestimmungsgemäße Verwendung......7 Montageort..............8 Einzelteilliste.............. 18 Produktinformation............7 Empfangsqualität............13 Prüfen der Empfangsqualität........13 Fernbedienung............. 9 Raumtemperatur-Aufschaltung........8 Funk-Basis..............11 Funkschnittstelle............9 Funkverbindung............8 Sicherheit..............6 Störungsanzeige............15 Haftung.................6 Heizkreiszuordnung........... 14 Vitotronic..............9 Inbetriebnahme............11 Wandmontagesockel..........10 –...
-
Seite 24: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7441652 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de...
