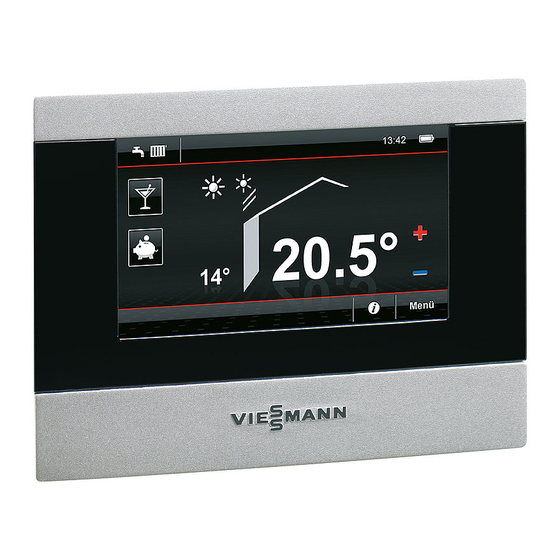

Viessmann Vitotrol 300 RF Montage- Und Serviceanleitung
Funkfernbedienung für einen, zwei oder drei heizkreise
Vorschau ausblenden
Andere Handbücher für Vitotrol 300 RF:
- Montage- und serviceanleitung (32 Seiten) ,
- Montage- und serviceanleitung (28 Seiten) ,
- Montage- und serviceanleitung (28 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 300 RF
Inhaltszusammenfassung für Viessmann Vitotrol 300 RF

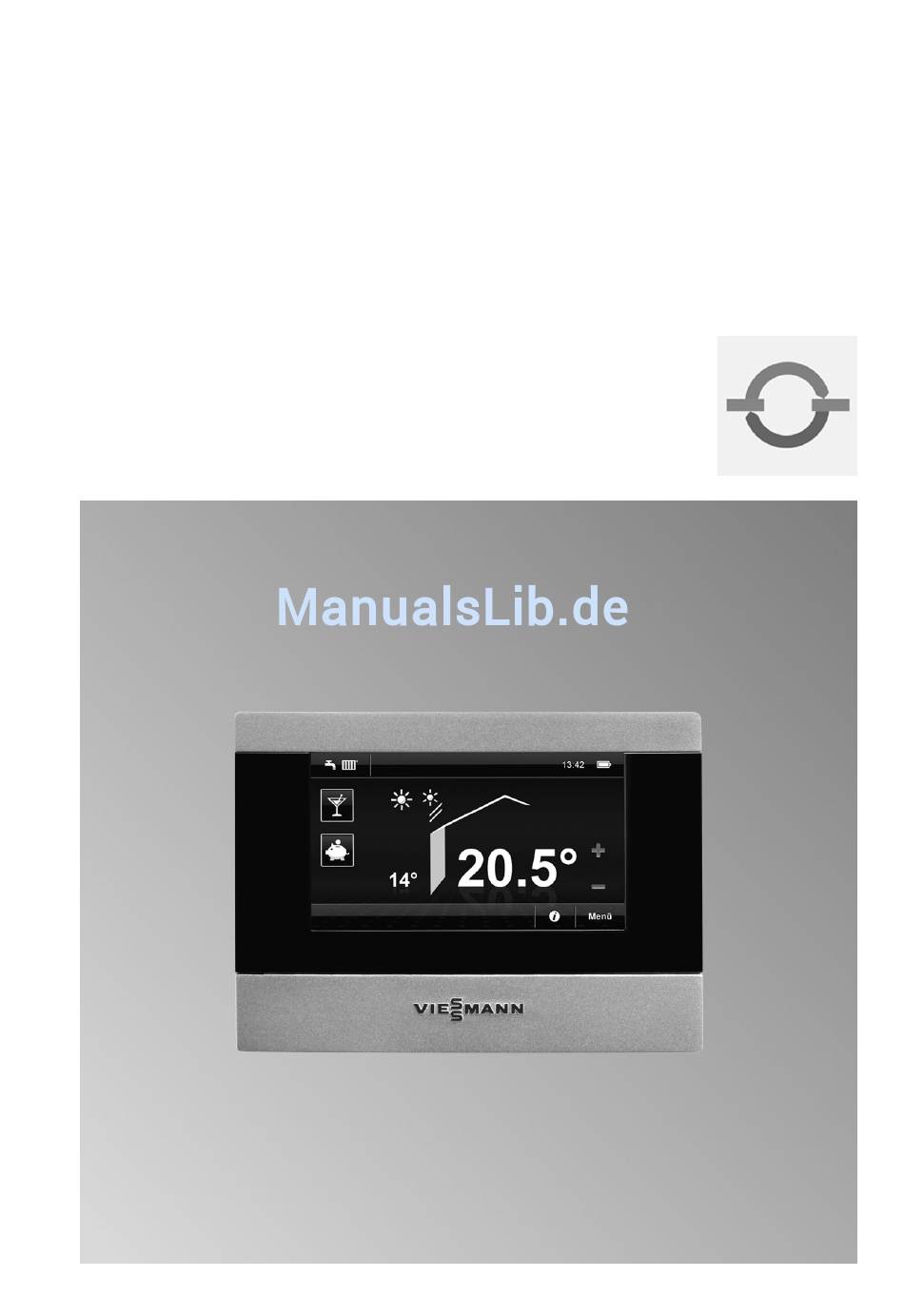

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300 RF Funkfernbedienung für einen, zwei oder drei Heizkreise Gültigkeitshinweise siehe letzte Seite VITOTROL 300 RF Bitte aufbewahren! 5719 699 10/2011...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
-
Seite 4: Inhaltsverzeichnis
Montageanleitung Montagevorbereitung Verwendungshinweis................... Montageort......................Serviceanleitung Inbetriebnahme und Einregulierung Vitotrol 300 RF in Betrieb nehmen............... Feldstärke des Funksignals am Aufstellort prüfen..........10 Funk-Verbindung nach der Inbetriebnahme herstellen........11 Konfiguration der Heizkreise nach der Inbetriebnahme ändern......13 Konfiguration beenden..................13 Störungsbehebung Störungsanzeige....................14 Technische Daten.................... -
Seite 5: Montagevorbereitung
Heizkreis einer der Vitotronic Regelung angeschlossen Heizungsanlage eine Vitotrol 300 RF werden. eingesetzt werden. Es können bis zu drei Vitotrol 300 RF mit der Funk-Basis verbunden werden. Montageort Betrieb mit oder ohne Raumtemperaturaufschaltung ■ Witterungsgeführter Betrieb... -
Seite 6: Inbetriebnahme Und Einregulierung
Regelung angeschlossen sein. ■ Die Regelung, an der die Funk-Basis angeschlossen ist, muss eingeschal- tet sein. ■ Die Vitotrol 300 RF zur Inbetrieb- nahme in der Nähe der Funk-Basis platzieren. ■ Die Spannungsversorgung der Vitotrol 300 RF erfolgt über Akkus, über das Steckernetzteil des Tisch-... - Seite 7 Inbetriebnahme und Einregulierung Vitotrol 300 RF in Betrieb nehmen (Fortsetzung) 1. Vitotrol 300 RF mit Spannung versor- gen (über Akkus oder Tischständer). Der Inbetriebnahme-Assistent startet automatisch.
- Seite 8 Inbetriebnahme und Einregulierung Vitotrol 300 RF in Betrieb nehmen (Fortsetzung) 2. Sprache einstellen. Sprache wählen Dansk Hinweis Bei Erstinbetriebnahme erscheint Deutsch „Sprache wählen“ in deutsch. English „RF-Verbindung aktivieren“ erscheint. RF-Verbindung aktivieren 1. Taste an der Funkbasis drücken bis die grüne LED blinkt.
- Seite 9 Inbetriebnahme und Einregulierung Vitotrol 300 RF in Betrieb nehmen (Fortsetzung) 5. 3-stellige PIN eingeben: PIN-Code Eingabe ■ Die PIN ist auf der Schutzfolie an Konfigurations-PIN hier durch Heizungs- fachbetrieb eingeben und mit OK bestätigen. der Vorderseite der Funk-Basis aufgedruckt. PIN hier notieren _ _ _...
-
Seite 10: Feldstärke Des Funksignals Am Aufstellort Prüfen
Inbetriebnahme und Einregulierung Vitotrol 300 RF in Betrieb nehmen (Fortsetzung) 6. Heizkreise, die von der Heizkreiswahl Vitotrol 300 RF bedient werden sol- Heizkreis 1 len, wählen und mit „OK“ bestäti- gen. Heizkreis 2 ç Initialisierungsbalken läuft (kann ca. Heizkreis 3 ç... -
Seite 11: Funk-Verbindung Nach Der Inbetriebnahme Herstellen
Inbetriebnahme und Einregulierung Feldstärke des Funksignals am Aufstellort prüfen (Fortsetzung) 4. PIN eingeben (siehe Seite 9) und mit Feldstärke Teilnehmer „OK“ bestätigen. Fernbedienung dBm>-79 5. „Feldstärke Teilnehmer“ Funkbasis dBm>-88 Außensensor dBm>-88 Basis-Menü Erweitertes Feldstärke des Funksignals (Sende- und Emp- Symbol Menü... - Seite 12 Inbetriebnahme und Einregulierung Funk-Verbindung nach der Inbetriebnahme… (Fortsetzung) 5. „RF-Verbindung aktivieren“ RF-Verbindung aktivieren 1. Taste an der Funkbasis drücken bis die grüne LED blinkt. 2. Die Vitotrol durch Drücken von OK an die Funkbasis anmelden. 6. Taste an der Funk-Basis drücken (siehe Seite 8): ■...
-
Seite 13: Konfiguration Der Heizkreise Nach Der Inbetriebnahme Ändern
Konfiguration der Heizkreise nach der Inbetriebnahme ändern Späteres Hinzufügen (z.B. nach 5. „Heizkreiswahl“ einem Anbau) oder Entfernen von 6. Heizkreise, die von der Heizkreisen: Vitotrol 300 RF bedient werden sollen, wählen und mit „OK“ bestätigen. Erweitertes Menü 1. „Menü“ Heizkreiswahl 2. „... -
Seite 14: Störungsbehebung
Störungsbehebung Störungsanzeige Störung an der Heizungsanlage Anzeige: Störungsursache und -behebung siehe Montage- und Servicean- leitung der jeweiligen Regelung. Störung Störung der Funkverbindung Anzeige: Störung Zur Störungsbehebung Komponenten abmelden und neu anmelden. Falls erforderlich, Funk-Repeater (Zubehör) einsetzen. Montage- und Serviceanleitung der Funk-Basis oder des Heiz- kessels. -
Seite 15: Technische Daten
Technische Daten Technische Daten Stromversorgung Akkus NiMH AA HR6 Mignon 1,2 V–, 2100 mAh Netzteil 230 V~/5 V–, 600 mA Lebensdauer Akkus ca. 500 Ladezyklen Betriebsdauer mit Akkus ca. 3 h Funkfrequenz 868 MHz Funkreichweite 25 bis 30 m (in Gebäuden je nach Bauweise) Schutzklasse Schutzart... -
Seite 16: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweis für Ersatzbestellungen 0003 USB-Leitung Best.-Nr. 7459900 sowie die Positions- 0004 Steckernetztteil nummer des Einzelteils (aus der Einzel- 230 V~/5 V–/0,7 A teilliste) angeben. 0005 Bedienungsanleitung Handelsübliche Teile sind im örtlichen 0006 Montage- und Serviceanleitung Fachhandel erhältlich. 0007 Funk-Modul Einzelteile 0001 Bedienteil 0002 Tischständer... - Seite 17 Einzelteilliste Einzelteilliste (Fortsetzung) 0001 0005 0006 0002 0003 0004 0007...
-
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7459900 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
