8
FORCE
Die FORCE Ventilatoren sind für Wand- und Deckenmontage geeignet.
MONTAGE- UND
Die unterschiedlichen Montagemöglichkeiten sind auf Abb. 2-7 gezeigt.
BETRIEBSVOR-

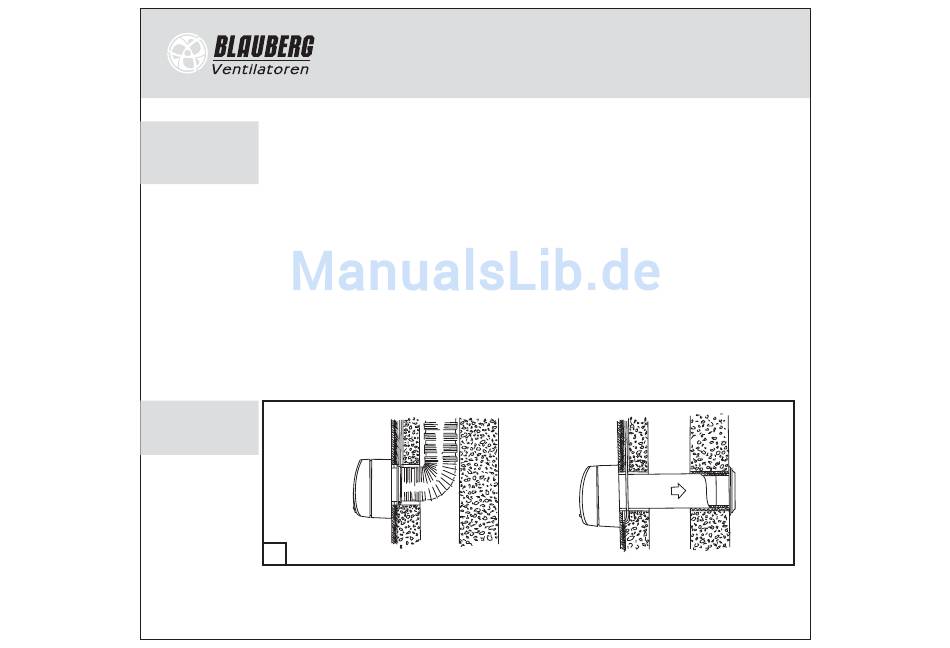

Bei der Wandmontage (Abb. 2) ist der Ventilator mit Schneidschrauben an der Wand
BEREITUNG
befestigt. Die Schrauben sind im Lieferumfang enthalten. Bei der Montage auf Abb. 3
ist der Ventilator mit Montagewinkeln an der Wand befestigt.*
Vor der Montage die Montagewinkel vor Ort auf die erforderliche Länge umbiegen.
Bei der Montage auf Abb. 4 ist der Ventilator mit Montageschaum fixiert.
Bei der Montage auf Abb. 5 wird der Ventilator in eine hierfür eigens gestaltete Aussparung
installiert. Die Deckenmontage erfolgt mittels Montagewinkeln (Abb. 6) oder durch
Installierung des Ventilators in eine hierfür eigens gestaltete Aussparung (Abb. 7).
Montagereihenfolge für Aufputz-Wandmontage siehe Abb. 8-10.
Montagereihenfolge für Unterputz-Wandmontage siehe Abb. 11 und für
Unterputz-Deckenmontage siehe Abb. 12.
*Der Standardlieferumfang enthält die Montagewinkel nicht, diese sind auf Anfrage
erhältlich.
Wandmontage
MONTAGE-
MÖGLICHKEITEN
2
