µA, mA, A
Hz, kHz
DCV-ACV-Messung
Stecken Sie das schwarze Prüfkabel in die mit „COM" bezeichnete Buchse.
-
Stecken Sie das rote Prüfkabel in die mit „V" bezeichnete Buchse.
-
Wenn Sie eine DCV-Messung machen möchten, drehen Sie den Funktionswahl-Drehschalter
-
(3-4) auf Position „V" und drücken Sie dann die „FUNC."-Taste (3-7). Im Display erscheint
Wenn Sie eine ACV-Messung machen möchten, drehen Sie den Funktionswahl-Drehschalter (3-
-
4) auf Position „V" und drücken Sie dann die „FUNC."-Taste (3-7). Im Display erscheint
Wenn im Display das „AUTO"-Zeichen erscheint, dann befindet sich die Stromzange im Modus
-
der automatischen Bereichswahl.
Wenn Sie in diesem Modus die „Range"-Taste drücken, wird der aktuelle Messbereich
-
beibehalten.
Widerstands-Messung
Stecken Sie das schwarze Prüfkabel in die mit „COM" bezeichnete Buchse.
-
Stecken Sie das rote Prüfkabel in die mit „Ω" bezeichnete Buchse.
-
Drehen Sie den Funktionswahl-Drehschalter (3-4) auf Position „Ω" und drücken Sie dann die
-
„FUNC."-Taste (3-7). Im Display das „Ω"-Zeichen.
Wenn im Display das „AUTO"-Zeichen erscheint, dann befindet sich die Stromzange im Modus
-
der automatischen Bereichswahl.
Wenn Sie in diesem Modus die „Range"-Taste drücken, wird der aktuelle Messbereich bei-
-
behalten.
Durchgangsprüfung
Stecken Sie das schwarze Prüfkabel in die mit „COM" bezeichnete Buchse.
-
Stecken Sie das rote Prüfkabel in die mit „Ω" bezeichnete Buchse.
-
Drehen Sie den Funktionswahl-Drehschalter (3-4) auf Position „
-
„FUNC."-Taste (3-9). Im Display das „
Wenn der Widerstandswert kleiner als 10 Ω ist, ertönt das Piepsignal.
-
Diodentest
Stecken Sie das schwarze Prüfkabel in die mit „COM" bezeichnete Buchse.
-
Stecken Sie das rote Prüfkabel in die mit „V Ω" bezeichnete Buchse.
-
Drehen Sie den Funktionswahl-Drehschalter (3-4) auf Position „
-
„FUNC."-Taste (3-9). Im Display das „

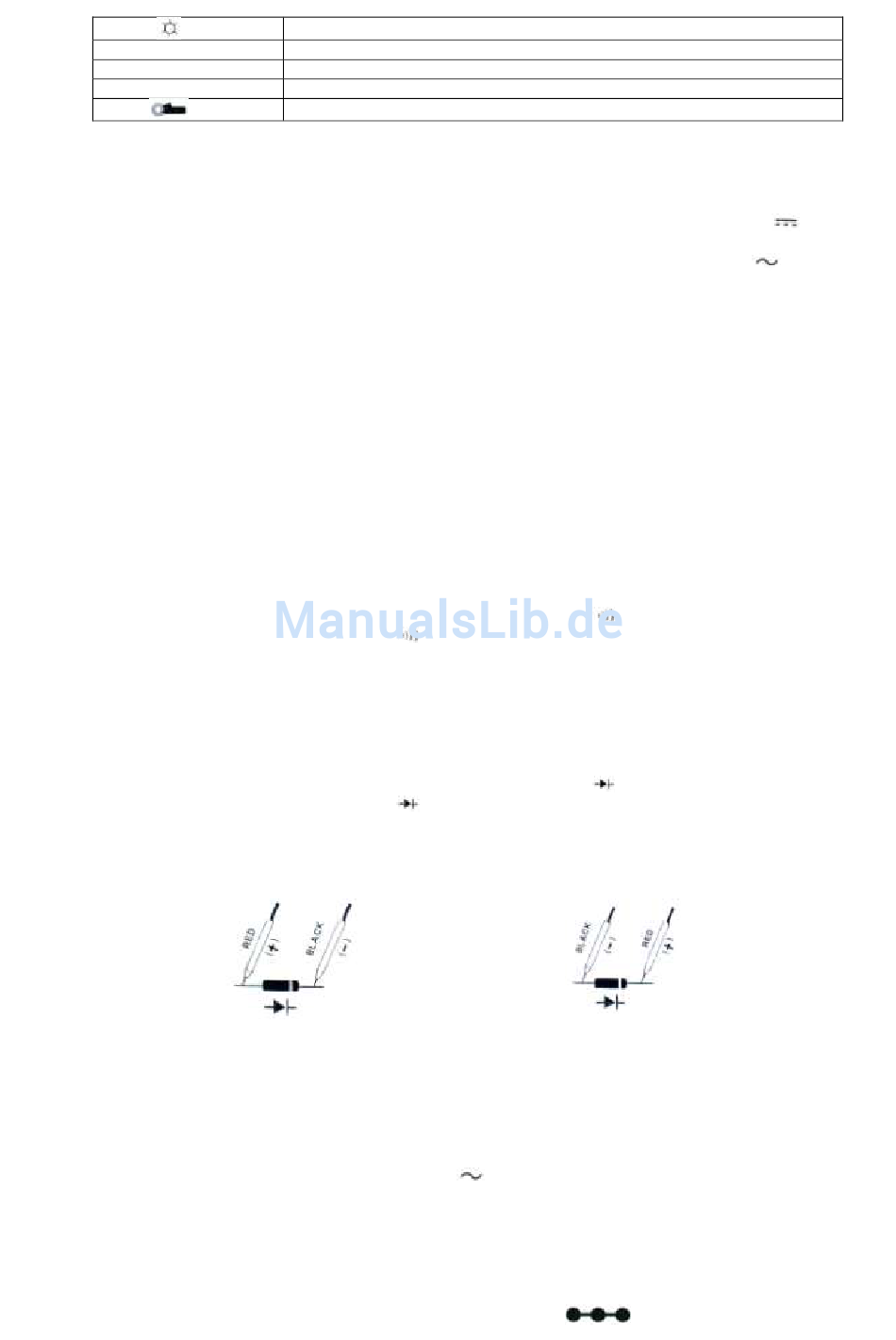

Wenn die Polarität so gewählt wird, wie in Figur 2 (Fig.2) zu sehen, dann wird die
-
vorwärtsgerichtete Diodenspannung (UF) im Display angezeigt. Im Display erscheint".000",
wenn die Diode defekt ist oder der Wert tatsächlich nahe „0" (Kurzschluss) liegt oder es
erscheint „OL", bei offener Schaltung.
-
Wenn die Prüfleitungen wie in Figur 3 (Fig.3) zu sehen angelegt werden, wird eine Rückwärts-
messung der Diode durchgeführt. Wenn die Diode gut ist, wird eine „OL" angezeigt. Wenn die
Diode defekt ist, erscheint eine „.000" im Display. Bei einer Diodenmessung sollten immer beide
Prüfwege benutzt werden.
AC-Strommessung (mit Zange)
Drehen Sie den Funktionswahl-Drehschalter (3-4) auf Position „2000 A" und drücken Sie dann
-
die „FUNC."-Taste (3-7). Im Display erscheint
-
Drücken Sie nun den Drücker zum Öffnen der Zange (3-2), um die Klauen zu öffnen und führen
Sie die geöffnete Zange über die Messleitung. Lassen Sie dann den Drücker zum Öffnen der
Zange (3-2) wieder los.
Wenn im Display das „AUTO"-Zeichen erscheint, dann befindet sich die Stromzange im Modus
-
der automatischen Bereichswahl.
Wenn Sie in diesem Modus die „Range"-Taste drücken, wird der aktuelle Messbereich bei-
-
behalten.
Hintergrundbeleuchtung
Einheit bei der Frequenzmessung
Stromeinheit
Frequenzeinheit
Erscheint im Display, wenn Sie eine Zangenmessung durchführen.
"-Zeichen.
"-Zeichen.
" und drücken Sie dann die
" und drücken Sie dann die
.
.
.
