Durchgangsprüfung
Diodentest
Display
Spannungsversorgung
Leiterdurchmesser
Abmessungen (BxHxT)
Gewicht
An der Zangenmessgerät befinden sich Warnhinweise und Symbole, die unbedingt zu beachten sind:
- Vorsicht: Stromschlag!
III. Funktionalitäten
lV. Messung
Messvorbereitungen
Zum Einlegen der Batterie öffnen Sie bitte den Batteriefachdeckel auf der Rückseite durch lösen der
Kreuzschlitzschraube. Legen Sie die 9 V Batterie ein (achten Sie auf die richtige Polarität).
Schliessen Sie nun das Batteriefach wieder und drehen Sie die Befestigungsschraube wieder ein.
Stecken Sie nun die roten und schwarzen Prüfleitungen in die Eingangs-Adapterbuchsen. Bitte
lassen Sie immer den Funktionswahl-Drehschalter (3-4) auf Position „OFF" stehen, wenn Sie das
Gerät nicht benutzen. Wenn Sie das Zangenmessgerät längere Zeit nicht verwenden möchten, dann
entnehmen Sie bitte die Batterien. Führen Sie bitte während einer Messung keine Bewegung des
Funktionswahl-Drehschalters (3-4) aus. Wenn Sie die Prüfleitungen einmal ersetzen möchten, dann
wählen Sie bitte zugelassenen Leitungen (CATIII-1000V Minimum).
Messprozedur
Zeichen
MV, V
Ω, kΩ, MΩ
__
ja (wenn der Widerstand <10 Ohm ist, ertönt der Piepton)
ja
15 mm hohe, vierstellige LCD
1 x 9 V (PP3)
60 mm max.
255 x 73 x 38 mm
380 g
- Vorsicht: Keine Überspannung anlegen!

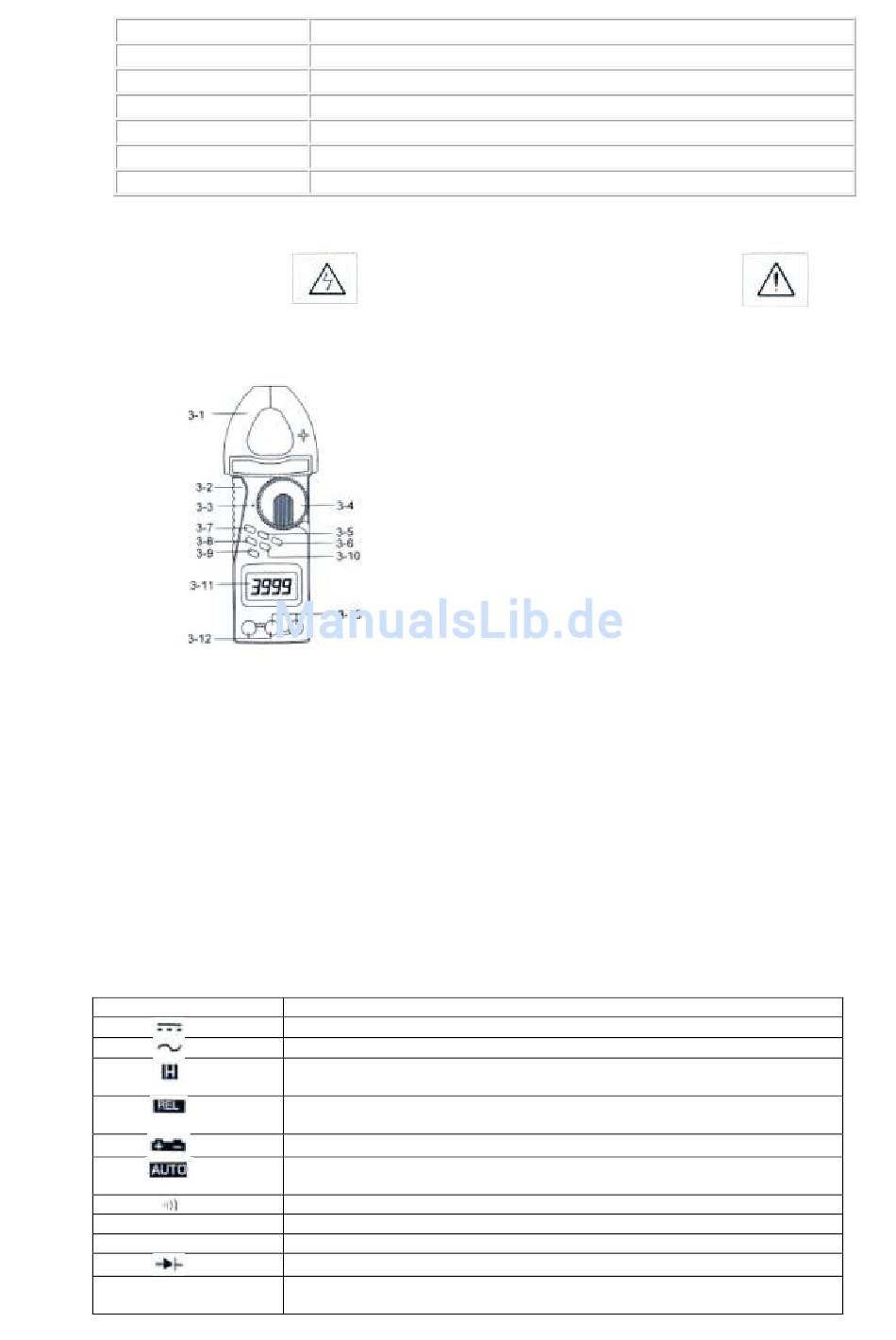

3-1
3-2
3-3
3-4
3-5
3-6
3-7
3-8
3-9
3-10
3-11
3-12
3-13
Beschreibung
Erscheint im Display, wenn Sie den DCV oder DCA- Modus wählen.
Erscheint im Display, wenn Sie den ACV oder ACA- Modus wählen.
Erscheint im Display, wenn Sie die Messwerthaltefunktion „Hold"
angewählt haben.
Erscheint im Display, wenn Sie die Relativmessfunktion „REL."
angewählt haben.
Erscheint im Display, wenn die Batteriekapazität zu niedrig ist
Erscheint im Display, wenn Sie die automatische Bereichswahl
„RANGE" aktiviert haben.
Erscheint im Display, wenn Sie die Durchgangsprüfung aktiviert haben.
Spannungseinheiten
Widerstandseinheiten
Erscheint im Display, wenn Sie die Diodentestfunktion aktiviert haben.
Erscheint im Display, wenn ein Messwert im DCV oder DCA
Messbereich negativ ist.
Aufklappbare Zange
Drücker zum Öffnen der Zange
Anzeigepunkt für die gewählte Funktion
Funktionswahl-Drehschalter
DCA-Nullstellungstaste
„Rel."-Taste (Taste für Relativmessung)
„HOLD"-Taste (Messwerthaltetaste)
und zur Aktivierung der Hintergrundbeleuchtung
V/ Hz/ %- Taste
„Func."-Taste (Funktionstaste)
Anwahltaste für den manuellen Messbereich
Display
Eingangs-Adapterbuchse µA/ mA und COM
V, Ω, Hz, ... Eingangs-Adapterbuchse
