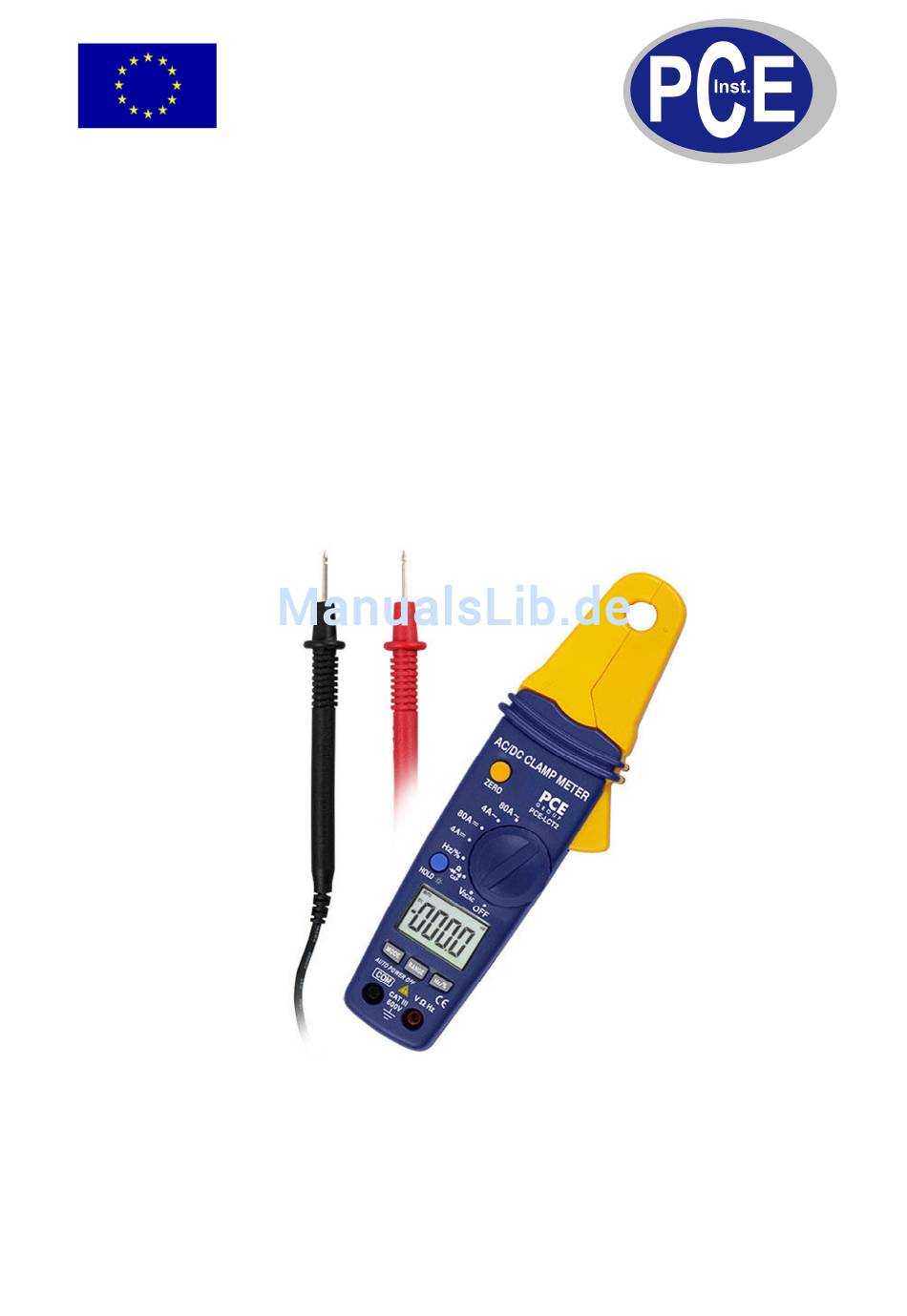

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Strommesszange PCE-LCT2 Version 1.1 23.07.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Ausstattung ....................... 3 Sicherheit ........................3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Display ........................6 Bedienung ......................... 7 Entsorgung ........................ 9... -
Seite 3: Ausstattung
BETRIEBSANLEITUNG www.warensortiment.de Ausstattung Die Strommesszange PCE-LCT 2 misst Gleich- und Wechselströme bis zu 80 A. Ebenfalls ist das Gerät dazu in der Lage Gleich- und Wechselspannungen, Widerstände, Dioden, Kondensatoren und Frequenzen zu messen und zu überprüfen. Der maximale Leitungsdurchmesser, der mit der Stromzange aufgenommen werden kann beträgt 23mm. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet • werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe •... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Strommessung (DC A) Messbereich Auflösung Genauigkeit (v. Mw.) 0 A ... 4 A 1 mA ± (2,8 % + 10 Digit) 0 A ... 80 A 100 mA ± (3 % + 8 Digit) Strommessung (AC A, 50 Hz/ 60 Hz) 0 A ... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Eingangsimpedanz 7,8 M Analogausgang 10 mV / Ampere Ausgangsimpedanz Betriebstemperatur -10 ° C ... 50 ° C Umgebungsfeuchtigkeit < 90 % RH Spannungsversorgung 2 x 1,5 V AAA Batterien Gewicht 200 g Abmessungen 200 x 50 x 35 mm Gerätebeschreibung Stromzange Zangenhebel... -
Seite 7: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung AC/DC Strommessung Wichtig: Zur Vermeidung eines elektrischen Schlages, seien Sie bei Messungen an Spannungsführende Teile überaus vorsichtig! Stellen Sie sicher, dass die Testkabel nicht im Gerät stecken, wenn Sie die Strommessung durchführen möchten. Wählen Sie mit dem Funktionsdrehschalter (9) den Bereich 80 A DC / 4 A DC, 80 A AC oder 4 A AC je nach Einsatzzweck. - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Kapazitätsmessung Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Drehen Sie die den Funktionsschalter (9) auf die CAP -Position. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und das rote Kabel in die V Hz-Buchse.
-
Seite 9: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Manueller Messbereich Wenn Sie die Range-Taste (7) drücken gelangen Sie in die manuelle Messbereichswahl. Jedesmal, wenn Sie in diesem Modus die Range-Taste drücken wird der Messbereich erhöht und der Dezimalpunkt verschoben. Wenn Sie die Range-Taste für zwei Sekunden gedrückt halten gelangen Sie zurück in die automatische Bereichswahl. Die manuelle Bereichswahl ist nicht möglich während der AC Strommessung, des Diodentestes und der Durchgangsprüfung.
