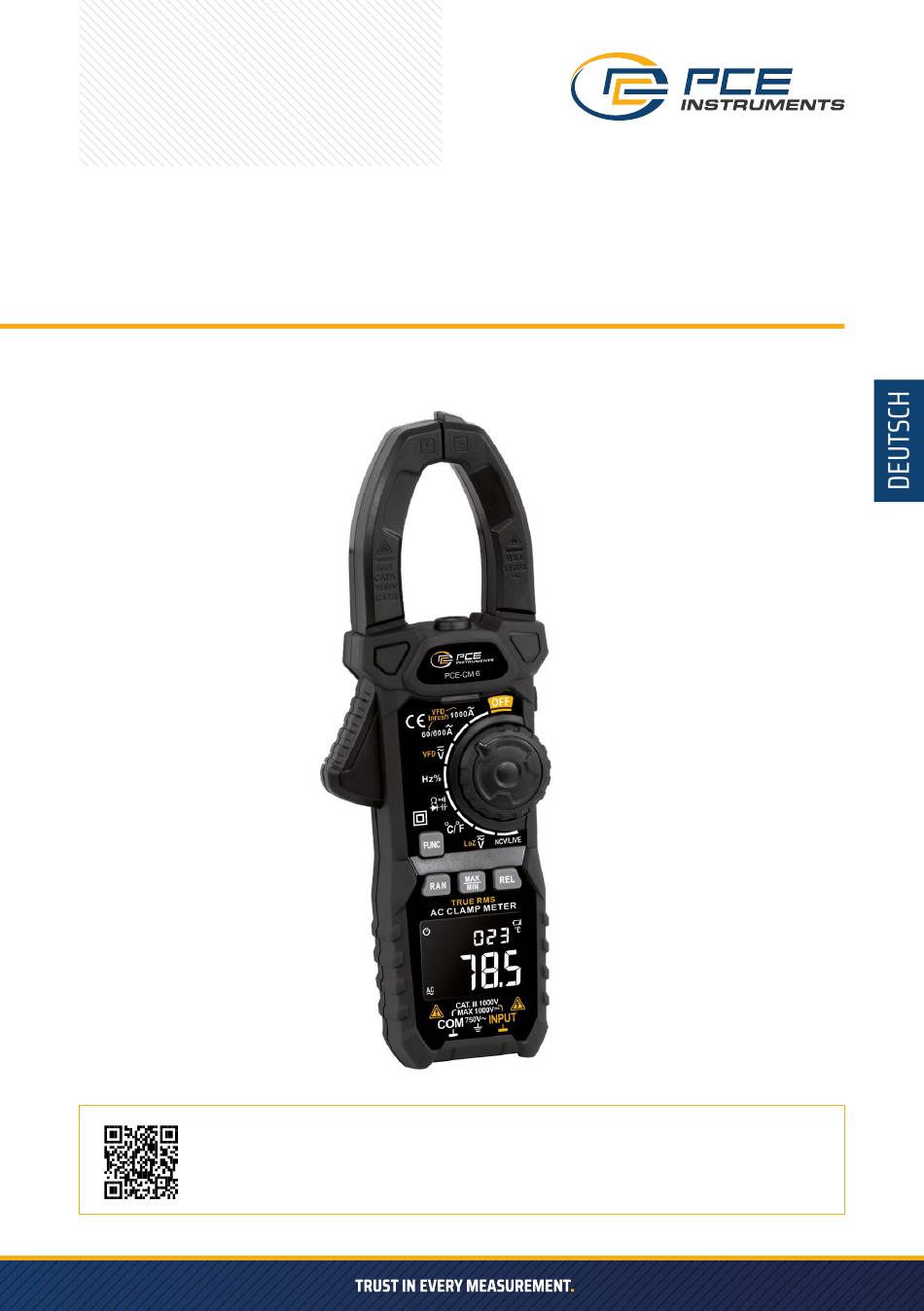

- Seite 1 BEDIENUNGSANLEITUNG DIGITALE STROMZANGE PCE-CM 6 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 EINFÜHRUNG Dieses Messgerät ist ein hochleistungsfähiges digitales Zangenmessgerät mit doppelter Impedanz und Echt- effektivwert, das mehrere Funktionen integriert und Ihre Arbeit einfacher, effizienter und sicherer macht. Es kann AC/DC-Spannung, AC/DC-Strom, Frequenz, Pflicht, Widerstand, Kapazität, Temperatur, Diode, NCV, VFD, Einschaltstrom, etc. messen. Spannungsmessung mit hoher Eingangsimpedanz: Bei der Messung in einer Schaltung hat sie nur geringe Auswirkungen auf die Leistung der Schaltung.
- Seite 3 » Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen, Dämpfen oder in feuchten Umgebungen. » Wenn Sie die Sonde verwenden, legen Sie bitte Ihre Finger hinter den Fingerschutz der Sonde. » Beim Messen schließen Sie bitte zuerst den Neutralleiter oder den Erdleiter an und dann den stromführenden Leiter.
- Seite 4 BESCHREIBUNG DES PANELS 1. N CV-Sensor 2. Klemme 3. Taschenlampe 4. Drehschalter 5. Funktionstaste 6. Display 7. Messeingangsbuchse 8. Auslöser FUNKTIONSWEISE Funktionstaste Wenn eine Position mehrere Funktionen hat, drücken Sie diese Taste, um zwischen den Funktionen zu wechseln. Bereichsauswahl-Taste Wenn das Messgerät eingeschaltet wird, wechselt es standardmäßig in den AUTO-Bereichsmo- dus und zeigt das „Auto“-Zeichen an.
- Seite 5 Relative Value Key In Strom, Spannung, Widerstand, Kapazität und Temperatur ist diese Taste die Taste für den relativen Wert. Drücken Sie diese Taste, um die Messung des relativen Werts zu aktivieren. Auf dem Bildschirm wird „REL“ angezeigt. Drücken Sie die Taste erneut, um die Funktion zur Mes- sung des relativen Werts zu beenden.
- Seite 6 Strommessung des VFD » Drehen Sie den Knopf auf à und wählen Sie den richtigen Bereich (60/600 A oder 1000 A). Drücken Sie die Taste „FUNC“, bis das Zeichen „VFD“ angezeigt wird. » Drücken Sie dann den Auslöser, um die Klemme zu öffnen, klemmen Sie den zu prüfenden Leiter ein und lassen Sie dann den Auslöser langsam los, bis die Klemme vollständig geschlossen ist.
- Seite 7 VFD Spannungsmessung » Drehen Sie den Knopf auf V oder LoZ V. Drücken Sie die Taste „FUNC“, bis das Zeichen „VFD“ angezeigt wird. » Stecken Sie den roten Messfühler in die Buchse „INPUT“ und den schwarzen Messfühler in die Buchse „COM“.
- Seite 8 Frequenz-/Leistungsmessung » Drehen Sie den Knopf auf Hz% » Stecken Sie die rote Sonde in die „INPUT“-Buchse und die schwarze Sonde in die „COM“-Buchse. » Verbinden Sie die Sonde mit einer Spannungsquelle oder parallel mit beiden Enden der Last, um die Messung durchzuführen.
- Seite 9 Diodentest » Drehen Sie den Knopf auf . Drücken Sie die Taste „FUNC“, bis das Symbol angezeigt wird. » Stecken Sie die rote Sonde in die „INPUT“-Buchse und die schwarze Sonde in die „COM“-Buchse. » Verbinden Sie die rote Sonde mit der Diodenanode und die schwarze Sonde mit der Diodenkathode. »...
- Seite 10 Berührungslose Wechselspannungserkennung (NCV) » Drehen Sie den Knopf auf NCV/LIVE, das Symbol „NCV“ wird angezeigt » Dann nähert sich der NCV-Sensor allmählich dem erkannten Punkt. » Wenn ein schwaches elektromagnetisches Feldsignal erkannt wird, wird das Zeichen „---L“ angezeigt, der Summer gibt einen langsamen Piepton ab und die grüne LED-Anzeige leuchtet. »...
- Seite 11 ALLGEMEINE TECHNISCHE SPEZIFIKATIONEN » Nutzungsbedingungen für die Umgebung: Sicherheit: IEC 61010-1, Verschmutzungsgrad 2 IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V Höhe < 2000 m. Temperatur und Luftfeuchtigkeit der Arbeitsumgebung: 0 ...
- Seite 12 Gleichspannung Bereich Auflösung Genauigkeit 600mV 0.1mV 0.001V ±(0,5 % Messwert + 5) 0.01V 600v 0.1V 1000V ±(0,8 % Messwert + 5) Eingangsimpedanz: 10 MΩ (LoZ: 300 kΩ) Überlastschutz: AC 750 V / DC 1000 V Maximale Eingangsspannung: AC 750 V / DC 1000 V Hinweis: Im kleinen Spannungsbereich kann es vorkommen, dass die Anzeige des Messgeräts nicht Null anzeigt, wenn die Sonde nicht an den Messkreis angeschlossen ist.
- Seite 13 Widerstand Bereich Auflösung Genauigkeit 600Ω 1Ω 6KΩ 0.001 KΩ ±(1,0 % Messwert + 5) 60KΩ 0.01 KΩ 600KΩ 0.1KΩ 6MΩ 0.001 MΩ 60MΩ 0.01 MΩ Überlastschutz: 250 V Diode/Durchgang <ca. 30 Ω, der Summer ertönt und Testspannung ca. 1 V die LED-Leuchte an Überlastschutz: 250 V Es zeigt den ungefähren Vorwärts-...
- Seite 14 Frequenz/Aufgabe Bereich Auflösung Genauigkeit 10Hz 0.001Hz 100Hz 0.01Hz ±(1.0%Messwert+3) 1000Hz 0.1Hz 10KHz 0.001KHz 100kHz 0.01kHz 1000kHz 0.1kHz 10MHz 0.001MHz ±(3.0%Messwert+3) 1~99% 0.1% Überlastschutz: 250 V; Hz/Duty: Bereich: 0 ... 10 MHz Spannungsempfindlichkeit: 0,5 ... 10 V AC (Bei steigender Frequenz sollte die Spannung entsprechend ansteigen.) Durchgangsmodus V: Bereich: 10 Hz ...
- Seite 15 WARTUNG Um einen Stromschlag zu vermeiden, entfernen Sie die Sonde, bevor Sie die Batterieabdeckung oder die hintere Abdeckung öffnen. Allgemeine Wartung. » Die Wartung und Instandhaltung dieses Geräts muss von qualifiziertem Wartungspersonal oder der Wartungsabteilung durchgeführt werden. » Verwenden Sie regelmäßig ein feuchtes Tuch oder ein mildes Reinigungsmittel, um das Gehäuse zu reinigen.
- Seite 16 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vor- gabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
