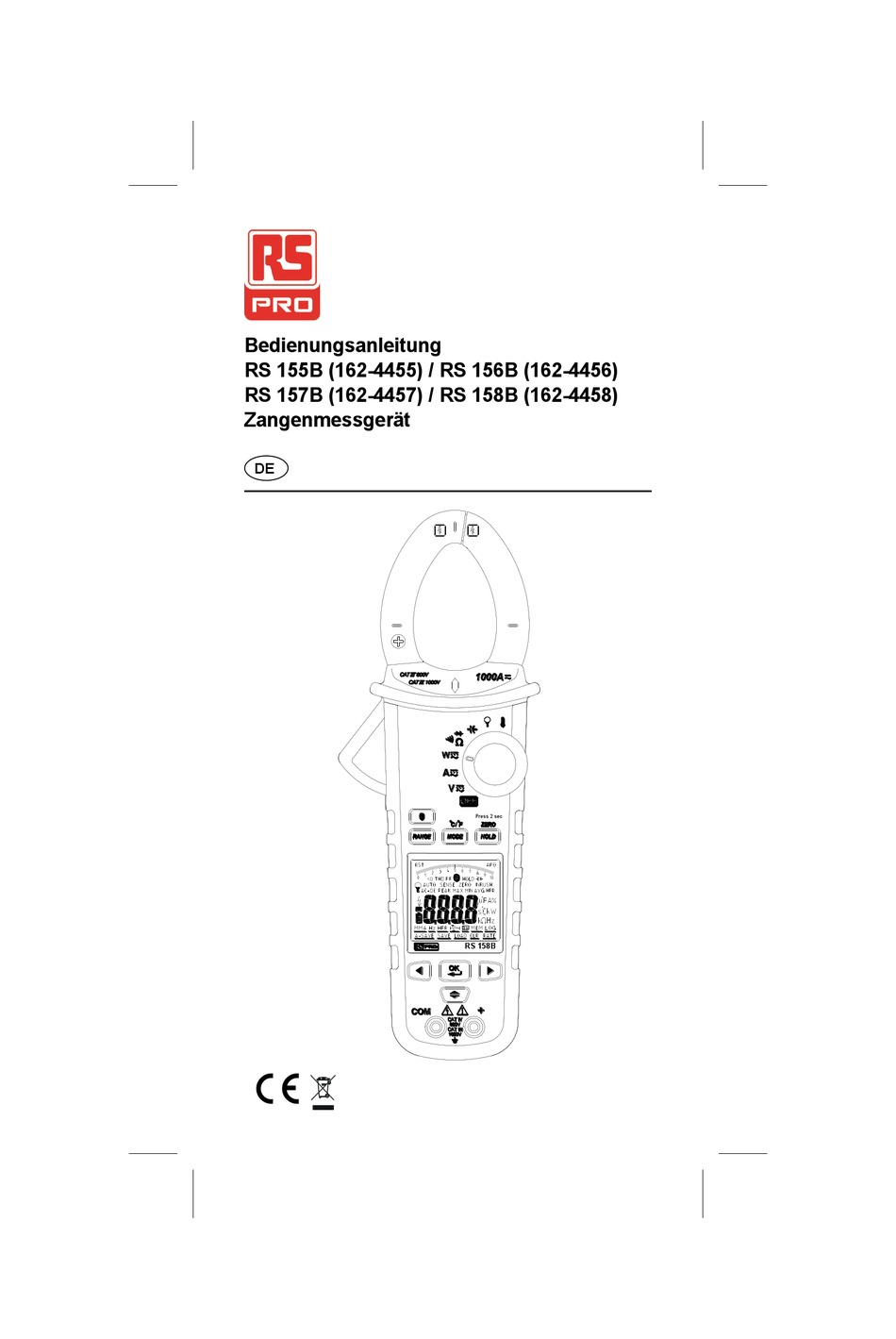

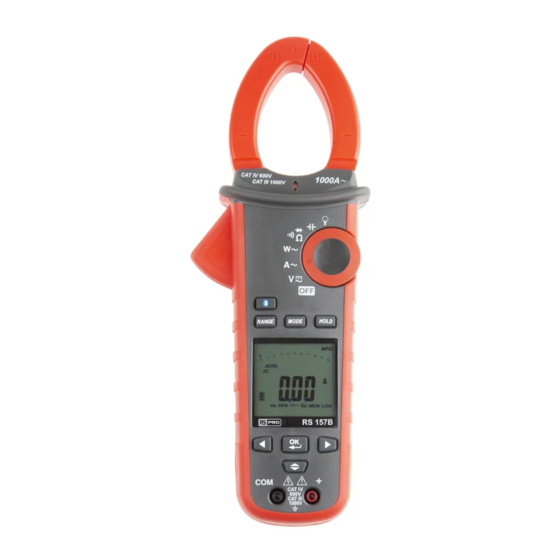

- Seite 1 Bedienungsanleitung RS 155B (162-4455) / RS 156B (162-4456) RS 157B (162-4457) / RS 158B (162-4458) Zangenmessgerät Press 2 sec RS 158B ...
-
Seite 2: Sicherheitsinformationen
150B Baureihe / DE Warning Safety sheet Warning Safety sheet ...... - Seite 3 150B Baureihe / DE ˙Trennen Sie die Stromzufuhr und entladen Sie alle Hochspannungs-Kondensatoren vor dem Testen eines Widerstands, Durchgangs, von Dioden oder der Kapazität. ˙Verwenden Sie das Messgerät nicht in der Nähe von explosiven Gasen oder Dämpfen. ˙Um das Risiko eines Brandes oder elektrischen Schlags zu verringern, setzen Sie das Produkt niemals Regen oder Feuchtigkeit aus.
-
Seite 4: Unsichere Spannung
150B Baureihe / DE Symbole, die auf dem Messgerät und der Bedienungsanleitung zur Markierung genutzt werden Stromschlaggefahr Siehe Anleitung DC-Messung Gerät durch doppelte oder verstärkte Isolierung geschützt Batterie Erden AC-Messung Entspricht EU-Richtlinien Die Anwendung im Umkreis und das Entfernen von gefährlichen stromführenden Leitern ist erlaubt Entsorgen Sie dieses Produkt nicht wie gewöhnlichen Abfall bzw. - Seite 5 150B Baureihe / DE Besonderheiten ˙10000-Zähler- Digitalanzeige ˙Aktiv hintergrundbeleuchtetes großflächiges Display ˙VoltSeek-Funktion (kontaktlose Spannunsdetektion) ˙Analog-Balkendiagramm ˙ Echte QMW-Messung im AC- und AC + DC-Modus ˙ Speichern im / Laden in den Datenspeicher (Datenmenge bis zu 1000) ˙Datenlogger (Datenmenge bis zu 9999) ˙...
-
Seite 6: Auspacken Und Inspektion
150B Baureihe / DE Auspacken und Inspektion Wenn Sie das neue Stromzangenmessgerät aus der Verpackung nehmen, sollten Sie Folgendes vorfinden: 1. Stromzangenmesserät 2. Testleitungen. (1 x schwarz & 1 x rot) 3. Temperatursonden (für 158B) 4. Benutzerhandbuch 5. Tragetasche 6. Batterie Die Messgerätebeschreibung Backe Voltsense-... -
Seite 7: Einschalten / Ausschalten
150B Baureihe / DE Einschalten / Ausschalten Einschalten Nach dem Einschalten des Messgeräts zeigt das LCD- Display die Stände voll, halb und niedrig, um die Batteriekapazität anzuzeigen Automatische Abschaltung Nach 15 min. Leerlauf Das Messgerät kann wieder zum Laufen gebracht werdn, indem es von der AUS-Position her eingeschaltet wird. -
Seite 8: Menü Bedienung
150B Baureihe / DE Automatische Abschaltung (APO/Auto Power off) deaktivieren: Drücken Sie die Taste OK, während Sie das Messgerät von der Position AUS her anstellen. Druckknö pfe Bluetooth LEFT RIGHT UP/DOWN Menü bedienung Beispiel Verwenden Sie die Pfeiltasten, um den blinkenden Cursor zum Zielsymbol zu bewegen, und drücken Sie dann die OK-Taste Verwenden Sie die Pfeiltasten, um den blinkenden... -
Seite 9: Grundlegende Messungen Vornehmen
150B Baureihe / DE Grundlegende Messungen vornehmen Vorbereitung und Vorsichtsmaßnahmen vor der Messung : Vorsichtshinweise. Die Abbildungen auf den folgenden Seiten zeigen, wie grundlegende Messungen vorgenommen werden. Wenn Sie die Prüfleitungen mit dem zu prüfenden Prüfgerät (DUT/Device Under Test) verbinden, schließen Sie die gemeinsame Prüfleitung an, bevor Sie das spannungsführende Kabel anschließen. - Seite 10 150B Baureihe / DE Warnung Um einen Stromschlag, eine Gefährdung oder eine Beschädigung des Messgeräts zu vermeiden, ist es untersagt, eine Messung durchzuführen, die 1000 V DC oder AC QMW überschreiten könnte. Zwischen der gemeinsamen Ein- gangsklemme und der Erdung niemals mehr als 1000 V DC oder AC RMS anlegen.
- Seite 11 150B Baureihe / DE AUTO-MESSFÜ HL-Modus: Messergebnis bei AC nur mit QMW-Wert oder DC-Wert anzeien, je nachdem, welcher größer ist. AC-Modus: AC nur mit QMW-Wert. DC-Modus: DC-Wert. AC + DC-Modus: AC + DC QMW-Wert. Hinweis - Drücken Sie die MODUS-Taste, um in den AC / DC / AC + DC- Modus zu gelangen.
- Seite 12 150B Baureihe / DE ACA Modus >2SEC >2SEC >2SEC Im GIPFELPUNKT-FESTHALTEN-Modus wird das Messgerät aktiviert, um den positiven Spitzenwert und den negativen Spitzenwert zu speichern. Der positive Spitzenwert wird im GIPFELPUNKT-MAX-Modus angezeigt. Der negative Spitzenwert wird im GIPFELPUNKT-MIN-Modus angezeigt. Einschaltstoß strom : (Nur AC-Modus) Wenn der zu prüfende Einschaltstoßstrom größer als 100 A AC sein könnte, wählen Sie bitte vorher den Bereich bis 600 A /...
- Seite 13 150B Baureihe / DE DCA-NULL (Für 156B/158B) Entfernen Sie die Backe aus dem Leiter. Drücken Sie die Taste FESTHALTEN > 2 Sek., um den Restmagnetismus zu kompensieren. > 2 Sec - DCA Null ist nur in den Modi Auto-Messfühlen, DC und AC + DC verfügbar.
- Seite 14 150B Baureihe / DE MAX/MIN/AVG Der MAX / MIN / AVG (MAX / MIN / DURSCHN)-Modus zeichnet die minimalen und maximalen Eingangswerte auf. Wenn die Eingänge den Mindestwert für die Aufzeichnung oder den Höchstwert für die Aufzeichnung unter- bzw. überschreiten, zeichnet das Messgerät den neuen Wert auf.
-
Seite 15: Oberschwingungs-Messung
150B Baureihe / DE Oberschwingungs-Messung (Nur AC-Modus) Harmonische Messung (nur AC- Modus) THD-F = QMW der Oberschwingungen. QMW der Grundwelle × 100%. (Oberschwingungen bis zum 25.) Hn = QMW der individuellen Oberschwingungen ÷ QMW der Grundwelle × 100%. Drücken Sie die Taste MESSBEREICH, um die Oberschwingungsreihenfolge oder den Wert der Oberschwingung (Einheit:%) anzuzeigen. -
Seite 16: Messung Von Wirkleistung (W) / Leistungsfaktor (Pf/Power Factor)
150B Baureihe / DE "HFR" Hinweis: Gipfelpunkt-Festhalten, Eingangsstoß , HZ, Oberschwingung und HFR sind nur im AC-Modus verfügbar. Messung von Wirkleistung (W) / Leistungsfaktor (PF/Power Factor) 1. Einphasige Leistungsmessung Schritt 1. Stellen Sie den Drehschalter auf "W". Schritt 2. Verbinden Sie das rote Testkabel mit dem L und das schwarze Testkabel mit dem N. - Seite 17 150B Baureihe / DE HINWEIS : - Im Auto-Messfühl-Modus zeigt das Messgerät ACW / DCW an, wenn die AC-Frequenz erkannt wurde. - 155B / 157B bieten nur den AC-Leistungsmessmodus. Aktives Leistungsschild : (Die Stromrichtung muss mit der Abbildung übereinstimmen.) Kein Zeichen : Zeigt an, dass der Strom von der Stromquelle zur Last fließt.
- Seite 18 150B Baureihe / DE b. 3-Phasen 4-Draht symmetrisch / unsymmetrisch Schritt 1. Stellen Sie den Drehschalter auf die Position "W" Schritt 2. Wählen Sie mit der MODUS-Taste den ACW-Modus. W=W1+W2+W3 Load Schwarz Schwarz Schwarz...
- Seite 19 150B Baureihe / DE Phasendrehung Line 1 Line 2 Line 3 HINWEIS : - Verbinden Sie die angenommene dreiphasige Stromquelle wie oben gezeigt. - Der Test ist nur verfügbar, wenn die Systemfrequenz stabil ist. Schritt 1. Stellen Sie den Drehschalter auf "W". Schritt 2.
- Seite 20 150B Baureihe / DE Schritt 4. Wenn "L2" angezeigt wird, ertönt der SUMMER zweimal. Bitte schalten Sie die rote Messleitung ein, um direkt vor dem Verschwinden von "L2" Verbindung mit der angenommenen Phasenlinie 2 herzustellen Schritt 5. Wenn "L2" ausgeblendet ist, wird das Testergebnis angezeigt a.
- Seite 21 150B Baureihe / DE OHM Messung Schwarz Schwarz Schwarz VORSICHT Um eine Beschädigung des Messgeräts oder des zu prüfenden Geräts zu vermeiden, trennen Sie die Stromzufuhr und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Widerstand und die Diode messen. Hinweis : - Drücken Sie die MODUS-Taste, um in den Modus "Ω", """...
-
Seite 22: Kapazitätsmessung
150B Baureihe / DE Kapazitätsmessung Stellen Sie den Drehschalter auf die Position " ". Capcitance VORSICHT Um eine Beschädigung des Messgeräts oder des zu prüfenden Geräts zu vermeiden, trennen Sie die Stromzufuhr und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Kapazität messen. - Seite 23 150B Baureihe / DE Messung von Strom mit einem Flex-Clamp-Messgerät Stellen Sie den Drehschalter auf die Position " " . Halten Sie den Messbereich des Flex-Clamp-Messgeräts so, dass sie ein 3000A / 3V Ausgangs-Verhältnis hat Hinweis: Bitte folgen Sie den oben dargestellten Anweisungen und messen Sie einen bekannten Strom, um sicherzustellen, dass die Verbindung zwischen zwei Messeräten korrekt ist.
- Seite 24 150B Baureihe / DE Messtemperatur°C / °F ( Für 158B ) Stellen Sie den Drehschalter auf die Position " ". Nehmen Sie keine Hochspannungsmessung vor genauen Messungen von °C / °F vor.
-
Seite 25: Andere Funktionen
150B Baureihe / DE Andere Funktionen: AUTO-/MANUELLER MESSBEREICH Auto Range mode Manual Range mode >2SEC >2SEC FESTHALTEN-Taste Drücken Sie FESTHALTEN, um den Anzeigewert als Standbild festzuhalten. Press Hold key INTELLIGENTES FESTHALTEN: Das Messgerät piept kontinuierlich und die Anzeige blinkt, wenn das gemessene Signal größer ist als der angezeigte Wert. - Seite 26 150B Baureihe / DE Verwenden Sie die Pfeiltasten, um die folgenden Symbole auszuwählen. Sie können den A-SAVE-Modus verwenden, um automatisch neue Messwerte zu speichern. Wenn Sie die Sonden zum Messen bei einer neuen Messung verwenden, speichert das Messgerät diese automatisch. In einigen Fällen funktioniert A-SAVE der A-SAVE-Modus nicht.
- Seite 27 150B Baureihe / DE AUTOMATIK-SPEICHERN-Beschränkung. Funktion Limit V, A, W, Flex A, Cap 5% des Messbereichs 10% des 100 Hz Messbereichs 5% des 1k/10k Hz Messbereichs LOG-Modus Sie können über lange Zeit hinweg viele Ablesungen in den Speicher aufnehmen und dann den Graphen analysieren sowie grafisch darstellen.
- Seite 28 150B Baureihe / DE VoltSeek : Die rote Rautenform der LED leuchtet auf, wenn ein elektrisches Feld vom Kiefer festgestellt wurde. Hinweis - Diese Funktion ist nicht valide für OHM, Kapazität, EINGANGSSTOSS und Phasendrehung. Vorsicht Die Leuchtanzeige leuchtet auf, während sich die Klemmenspitzen in der Nähe eines elektrischen Feldes befinden.
-
Seite 29: Batteriezustandsanzeige
150B Baureihe / DE Batteriezustandsanzeige Der Benutzer kann den Batteriezustand anhand der Batterieanzeige erkennen. Batteriezustand Beschreibung Die Batterie ist voll aufgeladen Die Batterie verfügt noch über 2/3 Ladung Die Batterie verfügt noch über 1/3 Ladung Ersetzen Sie die Batteri sobald die Anzeige für niedrigen Batteriestand erscheint, um ungenaue Ablesungen zu vermeiden. -
Seite 30: Spezifikationen
150B Baureihe / DE Spezifikationen Allgemeine Spezifikation Ü berlastschutz : 1000 V rms 600 A rms für 155B / 156B 1000 A rms für 157B / 158B Anzeige-Anzeige : 10000 oder 4000 Messrate : 3-mal / s Ü berreichweiten-Anzeige : "OL" oder "-OL". Automatische Abschaltung : ca. -
Seite 31: Elektronische Spezifikationen
150B Baureihe / DE EMC: EN 61326-1 Stoßvibration : Pro MIL-PRF-28800F für ein Gerät der Klasse 2. Fallschutz : 4 Fuß-Fall auf Hartholz oder Betonboden. Elektronische Spezifikationen Genauigkeit liegt bei ± (% Ablesung + Anzahl der Stellen) bei 23°C ± 5°C <80% relative Luftfeuchtigkeit (1) Spannung Funktion Messbereich... - Seite 32 150B Baureihe / DE (2) Strom 155B/157B Funktion Messbereich Genauigkeit 99.99A 50 – 60Hz ± (1.5% + 5dgt) ** >60 – 400Hz ± (2% + 5dgt) ** 599.9A/999.9A* 0.10A – 99.99A 50 – 60Hz ± (1.5% + 5dgt) ** >60 – 400Hz ± (5% + 5dgt) ** 599.9A/999.9A* * 155B: 599,9A;...
- Seite 33 150B Baureihe / DE (3) Gipfelpunkt-Festhalten: Spitze MAX / Spitze MIN 155B/156B Funktion Messbereich Genauigkeit 140.0 V ± (3.0% + 15 dgt) 1400 V 140.0 A ± (3.0% + 15 dgt) 850 A 157B/158B Funktion Messbereich Genauigkeit 140.0 V ± (3.0% + 15 dgt) 1400 V 140.0 A ±...
- Seite 34 150B Baureihe / DE (5) Totale harmonische Verzerrung: Funktion Messbereich Genauigkeit ACA /ACV 99.9% ± (3.0% + 10 dgt) Harmonic distortion measurement : Harmonic order Messbereich Genauigkeit H01 ~ H12 ± (5% + 10 dgt) 99.9% H13 ~ H25 ± (10% + 10 dgt) - Wenn ACV <10 V rms oder ACA <10 A rms ist, wird "rdy"...
- Seite 35 150B Baureihe / DE Genauigkeit definiert für: ACW : Sinuswelle, ACV ≧ 10 Veff, ACA ≧ 5 A Effektivfreq. 50 ~ 60 Hz, PF = 1,00 DCW (nur für 156B / 158B) : DCV ≧ 10 V, DCA ≧ 5 A (8) Leistungsfaktor Funktion Messbereich...
- Seite 36 150B Baureihe / DE (11) Flex AC Strom (Spannungseingang): Messbereich Funktion Genauigkeit * (1mV/1A) 300 A/3000 A ±(1%+5 dgt) (50–500 Hz)** ±(1%+5 dgt) (50–60 Hz)** HFR ACA 300 A/3000 A ±(5%+5 dgt) (61–400 Hz)** Peak 420 A/4200 A ±(3%+80 dgt) (50–500 Hz) INRUSH 300 A/3000 A ±(2%+10 dgt) (50/60 Hz)
-
Seite 37: Beschränkte Garantie
150B Baureihe / DE Beschränkte Garantie Für dieses Messgerät wird für den ursprünglichen Käufer gegen Defekte bei Material und Verarbeitung für 3 Jahre ab Kaufdatum garantiert. Während dieser Garantiezeit kann RS Components ein defektes Gerät nach eigenem Ermessen ersetzen oder reparieren, vorbehaltlich einer Ü berprüfung des Mangels oder Fehlfunktion. - Seite 38 Africa RS Components SA P.O. Box 12182, Vorna Valley, 1686 20 Indianapolis Street, Kyalami Business Park, Kyalami, Midrand South Africa www.rs-components.com Asia RS Components Ltd. Suite 1601, Level 16, Tower 1, Kowloon Commerce Centre, 51 Kwai Cheong Road, Kwai Chung, Hong Kong www.rs-components.com China RS Components Ltd.
