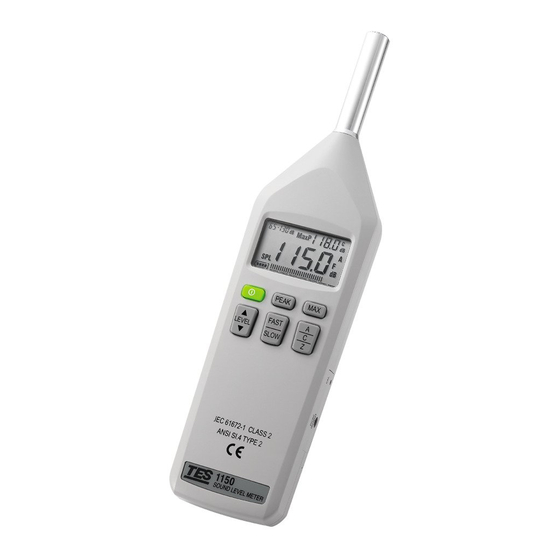

Instruction Manual
RS-1150
146-4650
Sound Level Meter
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RS Pro RS-1150

Inhaltszusammenfassung für RS Pro RS-1150

  • Seite 29 MANUALE DI ISTRUZIONI RS-1150 146-4650 Fonometro...
  • Seite 43 Bedienungsanleitung RS-1150 146-4650 Schallpegel-Meßgerät...
  • Seite 44 Schallpegel-Meßgerät / DE INHALT KAPITEL SEITE 1. INSTRUMENTENPFLEGE ................. 1 2. EIGENSCHAFTEN ..................... 2 3. SPEZIFIKATIONEN.................... 3 4. STEUERUNGEN UND FUNKTIONEN ............... 5 5. ANZEIGEBESCHREIBUNG ................7 6. VORBEREITEN DER NUTZUNG............... 8 7. EICHUNGSVERFAHREN ................... 9 8. MESSVERFAHREN..................10 9. AUSGANGSANSCHLÜSSE ................11 09/15/17 Version No.

  • Seite 45: Instrumentenpflege

    Schallpegel-Meßgerät / DE 1. INSTRUMENTENPFLEGE Versuchen Sie nicht die Abdeckung des Mikrofons zu entfernen, da dieses Schäden verursachen und die Genauigkeit des Instruments beeinträchtigen könnte. Schützen Sie das Instrument vor Stößen. Lassen Sie es nicht fallen oder behandeln es unsachgemäß. Transportieren Sie es in der mitgelieferten Tragetasche.

  • Seite 46: Eigenschaften

    Schallpegel-Meßgerät / DE 2. EIGENSCHAFTEN Der Schallpegelmesser entspricht den Anforderungen der IEC 61672-1: 2013 Normen für ein Klasse 2 Instrument. Das Instrument verfügt über verschiedene Eigenschaften, die Schallpegelmessungen unter einer Vielzahl von Bedingungen erlauben. Eigenschaften: Einfach zu benutzen. Einfach zu lesendes, großes Display. 3 Messbereiche.

  • Seite 47: Spezifikationen

    Schallpegel-Meßgerät / DE 3. SPEZIFIKATIONEN Anwendbare Normen: IEC61672-1: 2013 Klasse 2 ANSI S1.4: 1983 Typ 2 Messfunktionen: • Hauptfunktionen SPL: Aktueller zeitbewerteter Schallpegel A, C oder Z MaxL: Maximal zeitbewerteter Schallpegel A, C oder Z MinL: Minimum zeitbewerteter Schallpegel A, C oder Z MaxP: Spitze Schallpegel A, C or Z •...
  • Seite 48 Schallpegel-Meßgerät / DE Anzeige LCD • Anzeigebildschirme: 4-stellige numerische Anzeige des Schallpegels, von 30.0 bis 130.0dB mit 0.1dB Auflösung. Balkendiagramm Anzeige des aktuellen Schallpegels mit 2dB Auflösung. Schallpegel Bereichsanzeige: 30 bis 90dB, 45 bis 110dB oder 65–130dB • Anzeige Aktualisierungsrate: 0.5 Sekunde •...

  • Seite 49: Steuerungen Und Funktionen

    Schallpegel-Meßgerät / DE 4. STEUERUNGEN UND FUNKTIONEN 1. Mikrofon: Elektret-Kondensatormikrofon 2. Anzeige: Der LCD zeigt den Schallpegel als numerischen Wert und Balkendiagramm an. Die Anzeige zeigt auch den Betriebsmodus des Instruments, die gewählten Messparameter, Warnanzeigen an. -Taste: Zum Ein-/Ausschalten des Instruments drücken. -Taste: Pegelbereichstaste: Wählen Sie den Pegelbereich für die Messung.
  • Seite 50 Schallpegel-Meßgerät / DE Drücken Sie zum Aufrufen des Maximum-Aufzeichnungsmodus die Taste und das Zeichen “MaxL” wird angezeigt. Schalten Sie mit der Taste die Anzeige zwischen maximaler (MaxL), minimaler (MinL) und aktueller (SPL-Anzeige blinkt) Messung um. Halten Sie zum Neustarten des Maximum-Aufzeichnungsmodus 3 Sekunden die Taste gedrückt.

  • Seite 51: Anzeigebeschreibung

    Schallpegel-Meßgerät / DE c. Halten Sie zum Verlassen dieses Modus 3 Sekunden lang die Taste gedrückt. 9. CAL Potentiometer: Eichungspotentiometer für Pegelsteuerung 10. AC/DC Ausgangsbuchse : AC Ausgangssignal mit Frequenzbewertung. DC Ausgangssignal entsprechend dem Schallpegel. 11. Stativmontage: ¼” - 20 UNC Innengewinde 12.

  • Seite 52: Vorbereiten Der Nutzung

    Schallpegel-Meßgerät / DE 6. VORBEREITEN DER NUTZUNG 1. Einsetzen der Batterien Falls das schwache Batterie Anzeigesymbol “ ” auf der Anzeige erscheint, reicht der Strom nicht mehr aus, um genaue Messungen zu machen und die Batterien müssen ausgetauscht werden. Schalten Sie das Messgerät aus. Entfernen Sie die Batteriefachabdeckung des Messgerätes.

  • Seite 53: Eichungsverfahren

    Schallpegel-Meßgerät / DE 7. EICHUNGSVERFAHREN Die meisten nationalen Normen empfehlen, dass Sie Ihren Schallpegelmesser vor jedem Satz von Messungen eichen und die Eichung nach jedem Satz überprüfen. Das Verfahren zur Überprüfung/Einstellung des angezeigte Schallpegels in Erwiderung akustischer Eichtypen SLC 1356 oder B&K 4231 (oder äquivalent) ist wie folgt: 1.

  • Seite 54: Messverfahren

    Schallpegel-Meßgerät / DE 8. MESSVERFAHREN Schallpegel-Messung 1. Drücken Sie zum Einschalten des Messgerätes die Taste . Der Startzustand hängt von dem Zustand des Instruments vor der letzten Abschaltung ab. 2. Drücken Sie zur Auswahl der gewünschten Frequenzbewertung die Taste Wählen Sie bei normalen Schallpegelmessungen die Einstellung “A”. 3.

  • Seite 55: Ausgangsanschlüsse

    Schallpegel-Meßgerät / DE 9. AUSGANGSANSCHLÜSSE AC Ausgang: Ein AC Signal entsprechend des Frequenz-bewerteten Signals ist an diesem Anschluss verfügbar. Ausgangsspannung: 1Vrms±50mVrms (obere Skalengrenze) Ausgangswiderstand: approx. 5kΩ Ladungswiderstand: ≧1MΩ Die Ausgangsspannung, wenn sich das Instrument im Eichungsmodus (-16dB von der oberen Skalengrenze, 1000Hz Sinuskurve) befindet ist 158.5mVrms. DC Ausgang: Ein Pegel-umgewandeltes DC Signal, das durch RMS Erkennung und logarithmische Kompression erzeugt wird, ist an diesem Stecker verfügbar.
  • Seite 71 使 用 说 明 书 RS-1150 146-4650 噪音计...
