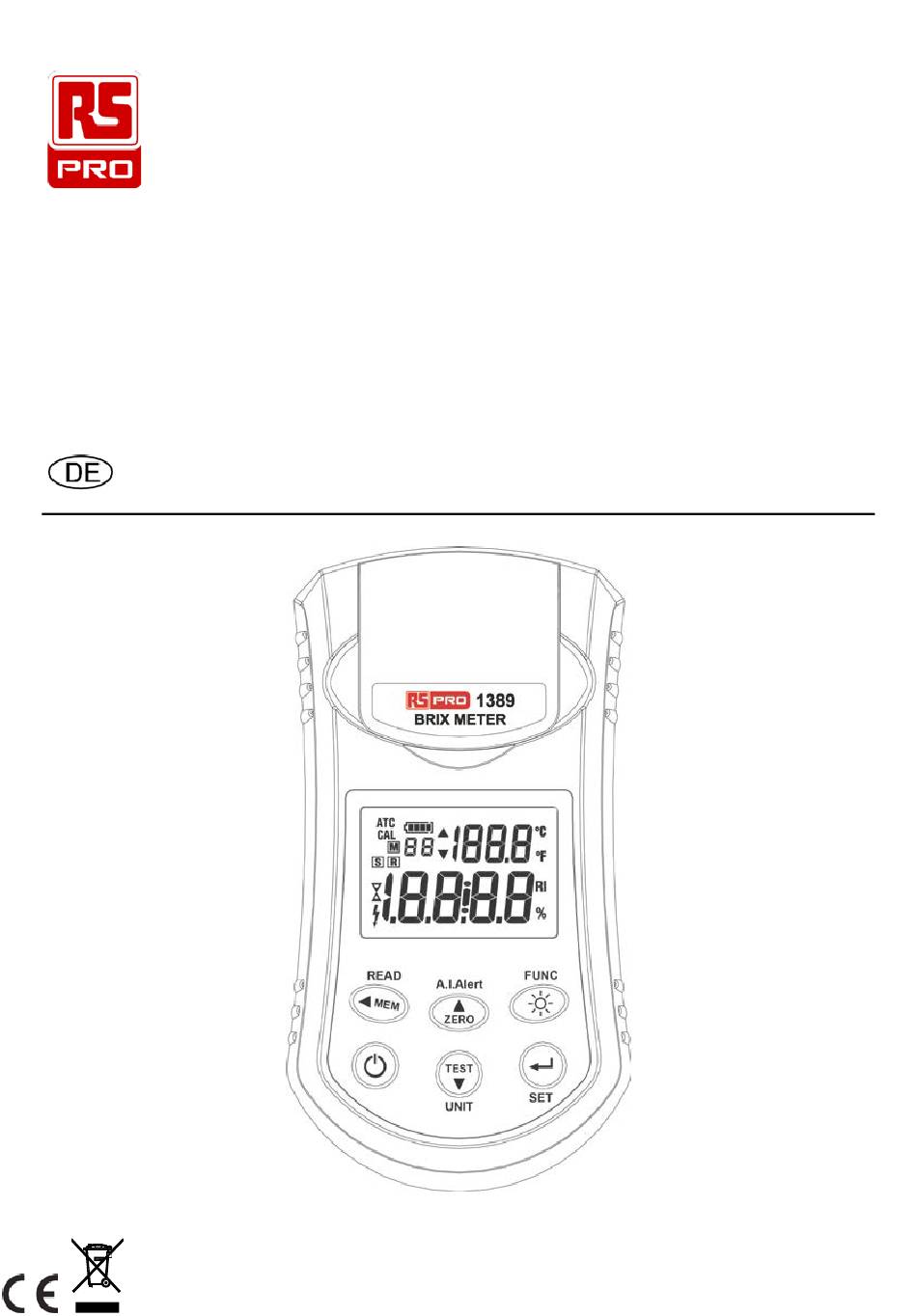

- Seite 1 Internal Bedienungsanleitung RS-1389 210-7487 BRIX-MESSGERÄT...
-
Seite 2: Inhaltsverzeichnis
BRIX-MESSGERÄT / DE INHALT KAPITEL SEITE 1. EINFÜHRUNG ................1 2. EIGENSCHAFTEN ............... 2 3. TECHNISCHE ANGABEN ............3 4. TEILE & STEUERUNGEN ............4 4-1 Beschreibung von Teilen & Steuerungstasten ...... 4 4-2 Beschreibung der Anzeige ........... 8 5. BEDIENUNGSANLEITUNG ............9 5-1 Vorsichtsmaßnahmen ............ -
Seite 3: Einführung

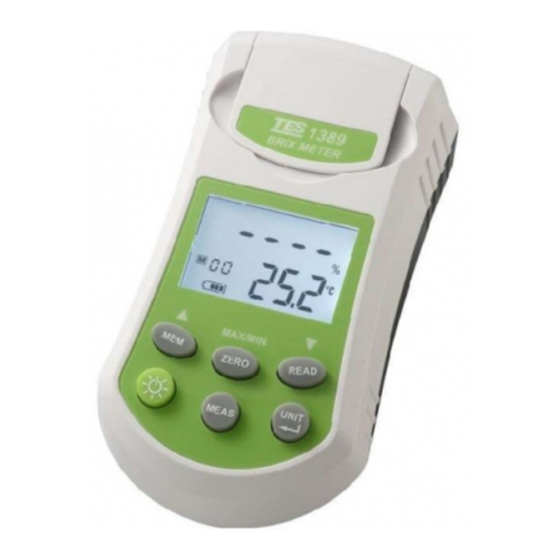

Das Brix-Messgerät ist wasserdicht gemäß der Schutzart IP65 und besitzt einen Speicher für 99 Datenpunkte, die später vom Messgerät abgerufen werden können. Damit Sie das RS-1389 optimal einsetzen können, empfehlen wir Ihnen, dieses Handbuch vor dem ersten Gebrauch des Geräts sorgfältig durchzulesen. -
Seite 4: Eigenschaften
Internal BRIX-MESSGERÄT / DE 2. EIGENSCHAFTEN Großer Messbereich (Brix 0 ~ 53%) Messung des Brechungsindex (RI) Temperatur messung (°C/°F) Ausgleich der Umgebungstemperatur (ATC) Alarmfunktion für unteren/oberen Brix- oder RI-Grenzwert Nullpunktkalibrierung mit destilliertem oder entionisiertem Wasser ... -
Seite 5: Technische Angaben
Internal BRIX-MESSGERÄT / DE 3. TECHNISCHE ANGABEN Sensor: Photodiodenarrays Messfunktion: Brix (%) Temperatur (°C/°F) Brechungsindex (RI) Brix-Bereich: 0.0 ~ 53.0% (10 ~ 40°C/50 ~ 104°F Automatischer Temperaturausgleich) RI-Bereich: 1.3329 ~ 1.4265 Temperaturbereich: 4 ~ 60°C (39.2~140°F) ... -
Seite 6: Teile & Steuerungen
Internal BRIX-MESSGERÄT / DE 4. TEILE & STEUERUNGEN 4-1 Beschreibung von Teilen & Steuerungstasten READ FUNC A.I.Alert ZERO TEST UNIT 1. Anzeige: Auf dem LCD-Doppeldisplay werden der gemessene Brix-Wert (%), der Brechungsindex (RI), die Temperaturwerte sowie mehrere andere Hinweise zur Funktionsanleitung ausgegeben. - Seite 7 Internal BRIX-MESSGERÄT / DE 2. ◄ MEM READ Taste: ◄ Taste: Durch Drücken der Taste ◄ setzen Sie den blinkenden Cursor auf die gewünschte Position. MEM Taste: Nach der Messung werden der gemessene Brix-Wert (%), der Brechungsindex (RI), die Temperaturwerte (°C oder °F) sowie die abgespeicherte Zeit (RTC) durch Drücken der “MEM”-Taste abgespeichert.
- Seite 8 Internal BRIX-MESSGERÄT / DE 5. TEST ▼ UNIT Taste: TEST Taste: Drücken Sie die “TEST”-Taste, werden Einzelmessungen durchgeführt. ▼ Taste: Drücken Sie die Taste ▼ im Einstellungsmodus, können Sie den gewünschten Parameter auswählen oder den angezeigten Einstellwert verringern. Drücken Sie die Taste ▼ im Lesemodus, können Sie die Adressenanzahl im Speicher verringern.
- Seite 9 Internal BRIX-MESSGERÄT / DE FUNC Taste: Taste: LCD-Hintergrundbeleuchtung durch Drücken der Taste ein- oder ausschalten. FUNC Taste: Halten Sie die “SET”-Taste gedrückt und drücken Sie dann die “FUNC”-Taste, um den Einstellungsmodus aufzurufen. Durch erneutes Drücken der “FUNC”-Taste wird dieser Modus beendet. 8.
-
Seite 10: Beschreibung Der Anzeige
Internal BRIX-MESSGERÄT / DE 4-2 Beschreibung der Anzeige : Zeigt an, dass gerade gemessen wird : Zeigt die Alarmfunktion für den oberen/unteren Grenzwert des Brix-Werts in % oder des RI-Werts an. RI: Zeigt den gemessenen Brechungsindex an %: Zeigt den gemessenen Brix % an CAL: Zeigt die Nullpunktkalibrierung an ATC: Ausgleich der Umgebungstemperatur : Nummernanzeige der manuellen Speicheradresse . -
Seite 11: Bedienungsanleitung
Internal BRIX-MESSGERÄT / DE 5. BEDIENUNGSANLEITUNG 5-1 Vorsichtsmaßnahmen Gehen Sie mit dem Messgerät pfleglich um. Lassen Sie es nicht fallen oder schütteln Sie es nicht. Das Messgerät dient zur Messung von Zuckerlösungen. Setzen Sie das Messgerät oder das Prisma keinen Lösungen aus, die es beschädigen. -
Seite 12: Messung Von Proben
Internal BRIX-MESSGERÄT / DE 2. Drücken Sie zur Wahl der Brix-Messung in % die “UNIT”-Taste, wird das “%”-Symbol angezeigt. 3. Öffnen Sie die Abdeckung der Probenscheibe. Wischen Sie die Oberfläche des Prismas sauber ab. 4. Tröpfeln Sie mit den Kunststoffpipetten etwas destilliertes oder entionisiertes Wasser auf das Prisma und achten Sie dabei darauf, dass das Wasser die Oberfläche des Prismas komplett bedeckt. -
Seite 13: Ändern Der Temperatureinheit °C °F
Internal BRIX-MESSGERÄT / DE 5. Drücken Sie die “TEST”-Taste, blinkt das Symbol für Messung in Bearbeitung “ ” dreimal und der gemessene Wert wird dann in Einheiten von Brix in % angezeigt. 6. Halten Sie die “SET”-Taste gedrückt und drücken Sie dann die “UNIT”-Taste, um die gemessenen % Brix-Werte in % oder die RI-Werte (den Brechungsindex) zu ändern. -
Seite 14: Einstellung Der Echtzeit
Internal BRIX-MESSGERÄT / DE 5-5 Einstellung der Echtzeit 1. Drücken Sie auf die Taste , um das Messgerät einzuschalten. 2. Halten Sie die “SET”-Taste gedrückt und drücken Sie dann die “FUNC”-Taste, um den Einstellungsmodus aufzurufen. Das “ ”-Symbol wird angezeigt. 3. -
Seite 15: Speichern Und Ablesen Der Daten Im Speicher
Internal BRIX-MESSGERÄT / DE 5-6 Speichern und Ablesen der Daten im Speicher 5-6-1 Abspeichern der Messwerte 1. Durch Drücken der “MEM”-Taste können Sie den Messwert und das RTC nach jeder Messung abspeichern. Auf dem LCD blendet sich jetzt das “ ”-Symbol und die Adressenanzahl im Speicher ein. -
Seite 16: Lcd-Hintergrundbeleuchtung
Internal BRIX-MESSGERÄT / DE 5-7 LCD-Hintergrundbeleuchtung Im Messmodus können Sie die LCD-Hintergrundbeleuchtung durch Drücken der Taste ein- oder ausschalten, aber nicht im Einstellungsmodus und im Lesemodus der Speicherdaten. 5-8 Bedienung der Alarmfunktion 5-8-1 So legen Sie die Grenzwerte für den Alarm fest 1. - Seite 17 Internal BRIX-MESSGERÄT / DE 8. Schieben Sie den blinkenden Cursor durch Drücken der Taste ◄ zur gewünschten Position und drücken Sie dann die Taste ▲ oder ▼, um die gewünschten Werte festzulegen. Wiederholen Sie diesen Schritt für alle Zahlenwerte. 9. Drücken Sie die Taste , wird die Einstellung abgespeichert und der Einstellungsmodus wird beendet.
-
Seite 18: Erklärung Der Fehlermeldungen
Internal BRIX-MESSGERÄT / DE 6. ERKLÄRUNG DER FEHLERMELDUNGEN Anzeige Fehlercode Beschreibung Abdeckung der Probenscheibe Abdeckung nicht geschlossen. Auf der Oberfläche des Prismas Keine Probe befindet sich keine Probe. Die Probe überschreitet den maximalen Messbereich Der Messwert der Probe liegt unter dem Standard von 0 %, der für die Nullpunktkalibrierung des Messgeräts verwendet wird. - Seite 19 Internal BRIX-MESSGERÄT / DE Anzeige Fehlercode Beschreibung Messwert der Die Temperaturmessung liegt Temperatur außerhalb des Bereichs zur blinkt Probenentnahme (>60.0°C) Außerhalb des Bereichs für ATC-Segment Temperaturausgleich (10°C ~ blinkt 40°C) Der Nullpunkt des Messgeräts CAL-Segment wurde falsch kalibriert. eingeblendet Verwenden Sie entionisiertes oder destilliertes Wasser.
- Seite 20 Internal BRIX-MESSGERÄT / DE Anzeige Fehlercode Beschreibung CAL-Segment Während der Kalibrierung eingeblendet überschreitet die Temperatur Messwert der den hoch ATC-Grenzwert Temperatur (40°C). blinkt Es wird kein LED-Licht erkannt. Kein Licht Kontaktieren Sie den Händler vor Ort. Batterie- Es sind noch < 5 % Segment blinkt Batterieladung vorhanden.
-
Seite 21: Batterie Prüfen Und Ersetzen
Internal BRIX-MESSGERÄT / DE 7. BATTERIE PRÜFEN UND ERSETZEN 1. Überprüfen Sie während der Arbeit mit dem batteriebetriebenen Messgerät regelmäßig die restliche Batteriekapazität. Die Anzahl der schwarzen Segmente nimmt während des Gebrauchs der Batterien ab. Blinkt das “ ”-Symbol auf dem Display, kann nicht mehr korrekt gemessen werden. -
Seite 22: Umrechnungstabelle Von Brix Zu Brechungsindex
Internal BRIX-MESSGERÄT / DE 9. UMRECHNUNGSTABELLE VON BRIX ZU BRECHUNGSINDEX (nD) Tabelle der Brechungsindizes und Brix in % 1.33299 20 1.36384 40 1.39986 60 1.44193 80 1.49071 1.33442 21 1.36551 41 1.40181 61 1.44420 81 1.49333 1.33586 22 1.36720 42 1.40378 62 1.44650 82 1.49597 1.33732 23 1.36889 43 1.40576 63 1.44881 83 1.49862...
