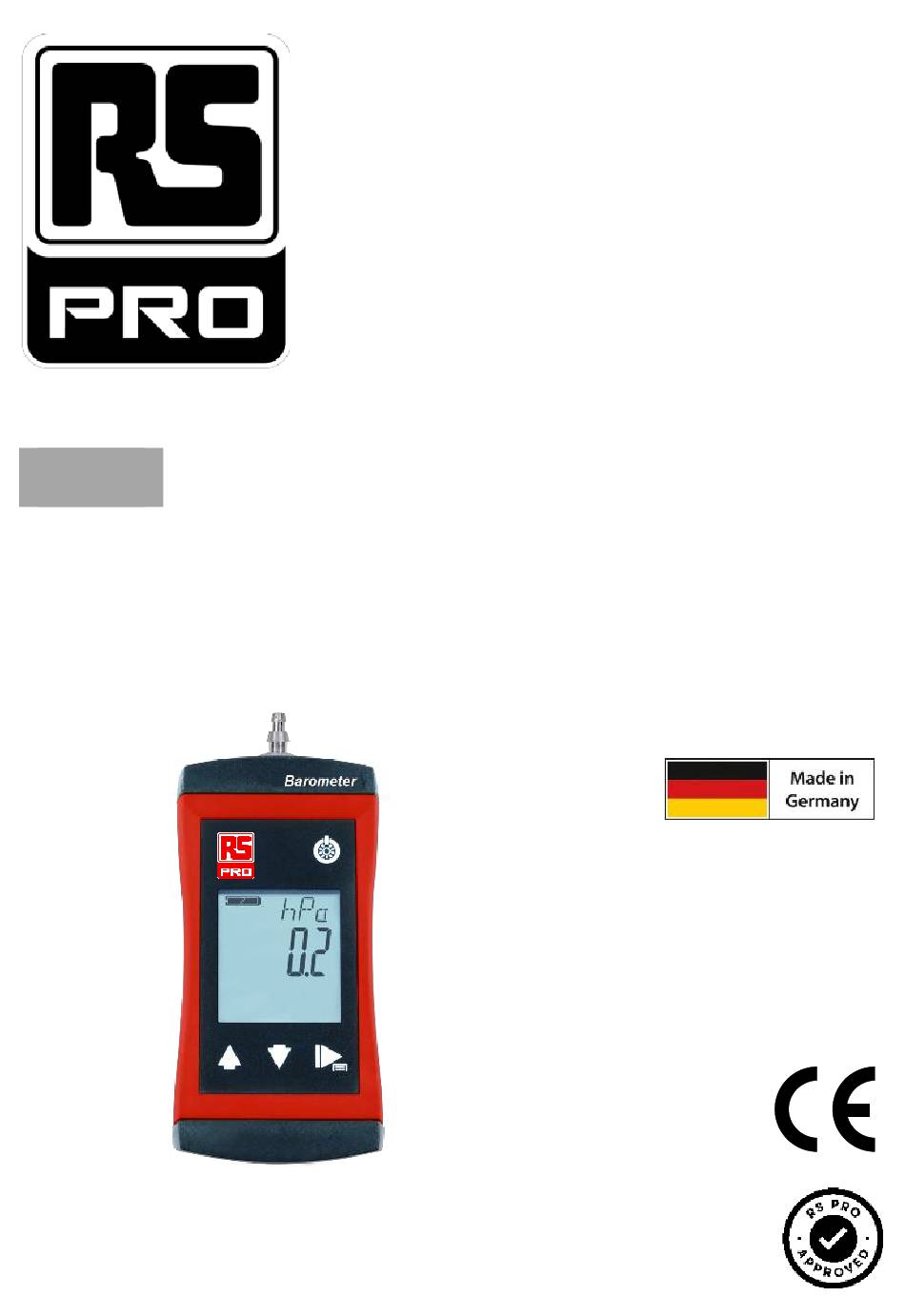

- Seite 1 H88.0.2X.DK1RS-1.0 Betriebsanleitung RS 1111-UT Produktnummer: 205-0961 RS 1114-UT Produktnummer: 205-0965 rspro.com...
-
Seite 2: Inhaltsverzeichnis
Seite 2 von 22 Betriebsanleitung RS 1111, RS 1114 Inhaltsverzeichnis Über diese Dokumentation ............. 4 Zweck des Dokuments ..............4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ - Seite 3 Betriebsanleitung RS 1111, RS 1114 Seite 3 von 22 6.2.2 Batteriewechsel ................15 Fehler- und Systemmeldungen ..........17 Technische Daten..............18 RS 1111 ..................18 RS 1114 ..................20 Service ................... 22 Hersteller ..................22...
-
Seite 4: Über Diese Dokumentation
Seite 4 von 22 Betriebsanleitung RS 1111, RS 1114 Über diese Dokumentation Zweck des Dokuments – Dieses Dokument dient als schnelles Nachschlagewerk. Rechtliche Hinweise Dieses Dokument ist dem Empfänger nur zum persönlichen Gebrauch anvertraut. Jegliche unerlaubte Übertragung, Vervielfältigung, Übersetzung in andere Sprachen oder Auszüge aus dieser Betriebsanleitung sind verboten. -
Seite 5: Sicherheit
Betriebsanleitung RS 1111, RS 1114 Seite 5 von 22 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. -
Seite 6: Sicherheitshinweise
Seite 6 von 22 Betriebsanleitung RS 1111, RS 1114 Sicherheitshinweise HINWEIS Dieses Produkt gehört nicht in Kinderhände! Bestimmungsgemäße Verwendung Das Gerät misst den absoluten Druck in Luft, sauberem Wasser oder in nicht korrosi- ven/nicht ionisierenden Gasen. Es kann entweder der Umgebungsdruck direkt gemes- sen werden oder der Messdruck wird über den Stutzen mit einem geeigneten Schlauch abgeschlossen. -
Seite 7: Produkt Auf Einen Blick

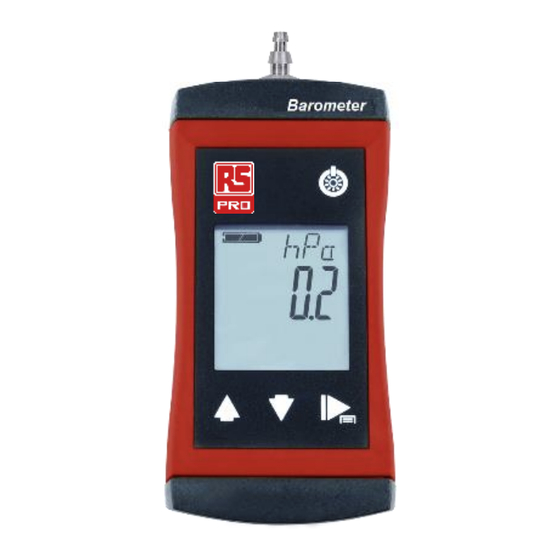

Betriebsanleitung RS 1111, RS 1114 Seite 7 von 22 Produkt auf einen Blick Die RS 1100 Barometer Serie Stirnansicht LCD Anzeige Vorderansicht Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold Hinwei- setexte Hauptanzeige Messwert des aktuellen Drucks oder Wert für Min/Max/Hold Nebenanzeige Messwert des aktuellen Drucks im Modus... -
Seite 8: Bedienelemente
Seite 8 von 22 Betriebsanleitung RS 1111, RS 1114 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Produkt einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Produkt ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen... -
Seite 9: Anschlüsse
Betriebsanleitung RS 1111, RS 1114 Seite 9 von 22 Funktions- Taste Kurz drücken Messwert einfrieren (Hold) Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü Konfiguration starten, in der Anzeige er- scheint (ONF Menü beenden, Änderungen werden gespeichert Lang drücken 4s Je nach gewählter Sonderfunktion: Aufruf der Tara Funktion NVLL, oder der schnellen Messung mit Mittelwert AVR... -
Seite 10: Bedienung
Seite 10 von 22 Betriebsanleitung RS 1111, RS 1114 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Anzeigeeinheit UN,T mBaR... - Seite 11 Betriebsanleitung RS 1111, RS 1114 Seite 11 von 22 Meereshöhen-Korrektur SEA.L Inaktiv, gemessenen Luftdruck direkt anzeigen Aktiv, kompensierten Luftdruck auf Meeresspiegel anzeigen -500 .. 9000 ALT, Höhe über Meeresspiegel in m für Korrektur Abschaltzeit POFF Keine automatische Abschaltung 0:15 0:30 1:00 4:00 Automatische Abschaltung nach ausgewählter Zeit in Stunden und Minuten, wenn kein Tastendruck 12:00...
-
Seite 12: Aufruf Des Abgleichmenüs
Seite 12 von 22 Betriebsanleitung RS 1111, RS 1114 Aufruf des Abgleichmenüs Das Produkt ist ausgeschaltet Halten Sie die Ab- Taste gedrückt. Drücken Sie die Ein-/Aus- Taste um das Produkt einzuschalten Lassen Sie nach 1 Sekunde die Ein-/Aus- Taste und anschließend die Ab- Taste los, um das Abgleichmenü... -
Seite 13: Grundlagen Zur Messung
Betriebsanleitung RS 1111, RS 1114 Seite 13 von 22 Grundlagen zur Messung VORSICHT Bei höheren Drücken ab 1 bar müssen die Schläuche gegen unbeabsichtigtes Lösen gesichert werden. Hierzu dienen beispielsweise entsprechende Schlauchklemmen. – 6x1 mm PVC. Bis 5 bar rel., vakuumgeeignet! –... -
Seite 14: Sonderfunktionen
Seite 14 von 22 Betriebsanleitung RS 1111, RS 1114 Sonderfunktionen Mit den Sonderfunktionen, die über das Konfigurationsmenü ausgewählt werden können, kann das Gerät für spezielle Messaufgaben optimiert werden. Nach dem Einschalten startet das Gerät im Standard-Messmodus, die jeweilige Son- derfunktion wird durch 4 s langes Drücken der Funktions- Taste gestartet. NVLL Tara-Funktion 5.2.1 In Konfigurationsmenu wurde die Sonderfunktion FVNC NVLL gewählt. -
Seite 15: Betrieb Und Wartung
Betriebsanleitung RS 1111, RS 1114 Seite 15 von 22 Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Druckanschlüsse sind vor Verschmutzung zu schützen. Batterie 6.2.1 Batterieanzeige Blinkt in der Batterieanzeige der leere Rahmen, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. - Seite 16 Seite 16 von 22 Betriebsanleitung RS 1111, RS 1114 HINWEIS Unnötiges Aufschrauben gefährdet u.a. die Wasserdichtigkeit des Produktes und ist daher zu vermeiden. HINWEIS Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt. Bei nicht Beachtung kann dies zu Beschädigungen des Produktes oder zur Beein- trächtigung des Schutzes von Feuchtigkeit kommen.
-
Seite 17: Fehler- Und Systemmeldungen
Betriebsanleitung RS 1111, RS 1114 Seite 17 von 22 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Berechnung nicht Messdatenerfas- Datenerfassung abwarten möglich sung läuft Keine Batterie verbraucht Batterie verbraucht Batterie ersetzen Anzeige, Systemfehler Fehler im Produkt Zur Reparatur einschicken wirre Zei- chen oder Produkt defekt... -
Seite 18: Technische Daten
Seite 18 von 22 Betriebsanleitung RS 1111, RS 1114 Technische Daten RS 1111 Messbereich 0,0 .. 1700,0 hPa (mbar) abs. 0,00 .. 25,00 PSI abs. 0,0 .. 1300 mmHg (Torr) abs. Genauigkeit < ± 2 hPa typisch (bei T: 5 .. 30 °C) ±... - Seite 19 Betriebsanleitung RS 1111, RS 1114 Seite 19 von 22 Arbeitsbedingungen -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitige Betauung möglich) Lagertemperatur -20 bis 70 °C Stromver- 2*AA Batterien (im Lieferumfang) sorgung Stromaufnahme/ Ca. 1 mA (Langsame Messung SLO) Batterielaufzeit Laufzeit ca.
-
Seite 20: Rs 1114
Seite 20 von 22 Betriebsanleitung RS 1111, RS 1114 RS 1114 Messbereich 0 .. 14000 hPa (mbar) abs. 0,00 .. 199,99 PSI abs. 0 .. 10500 mmHg (Torr) abs. Genauigkeit < ± 0,1 % MW bzw. ± 0,02 % FSS typisch (bei T: 5 .. - Seite 21 Betriebsanleitung RS 1111, RS 1114 Seite 21 von 22 Arbeitsbedingungen -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitige Betauung möglich) Lagertemperatur -20 bis 70 °C Stromver- 2*AA Batterien (im Lieferumfang) sorgung Stromaufnahme/ Ca. 0,6 mA (Langsame Messung SLO) Battarielaufzeit Laufzeit ca.
-
Seite 22: Service
Seite 22 von 22 Betriebsanleitung RS 1111, RS 1114 Service Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: RS Components Limited Kontakt Birchington Road Corby Northamptonshire NN17 9RS WEE/GF0002ZR rspro.com...
