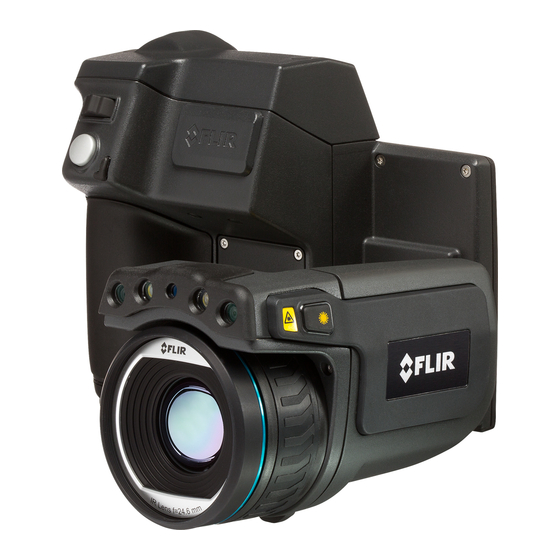

FLIR T600 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. FLIR Anleitungen
  4. Wärmebildkameras
  5. T600
  6. Benutzerhandbuch

FLIR T600 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
FLIR T6xx-Serie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FLIR T600

Inhaltszusammenfassung für FLIR T600

  • Seite 1 Benutzerhandbuch FLIR T6xx-Serie...
  • Seite 4 Important note Before operating the device, you must read, understand, and follow all instructions, warnings, cautions, and legal disclaimers. Důležitá poznámka Před použitím zařízení si přečtěte veškeré pokyny, upozornění, varování a vyvázání se ze záruky, ujistěte se, že jim rozumíte, a řiďte se jimi.
  • Seite 5 Benutzerhandbuch FLIR T6xx-Serie #T559880; r. AI/34197/35407; de-DE...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Haftungsausschlüsse ................1 Haftungsausschluss ..............1 Nutzungsstatistiken ..............1 Änderungen der Registrierung ............. 1 Bestimmungen der US-amerikanischen Regierung......1 Urheberrecht ................1 Qualitätssicherung ..............1 Patente................... 1 EULA Terms ................1 EULA Terms ................2 Sicherheitsinformationen ..............3 Hinweise für Benutzer ................7 Benutzerforen ................
  • Seite 8 Inhaltsverzeichnis Bildschirmelemente................. 20 Abbildung ................20 Erläuterung................20 Navigieren im Menüsystem............... 21 10.1 Abbildung ................21 10.2 Erläuterung................21 Verbinden von Bluetooth-Geräten............22 11.1 Allgemein................22 11.2 Vorgehensweise ..............22 Konfigurieren von WLAN ..............23 12.1 Allgemein................23 12.2 Einrichten einer Peer-to-Peer-Verbindung (häufig genutzte Verbindungsart) ..............
  • Seite 9 Inhaltsverzeichnis 14.1.3 Speicherkapazität ............34 14.1.4 Benennungskonventionen ..........34 14.1.5 Vorgehensweise ............34 14.2 Bildvorschau................35 14.2.1 Allgemein ..............35 14.2.2 Vorgehensweise ............35 14.3 Gespeichertes Bild öffnen............35 14.3.1 Allgemein ..............35 14.3.2 Vorgehensweise ............35 14.4 Gespeichertes Bild bearbeiten ........... 36 14.4.1 Allgemein ..............
  • Seite 10 16.8 Einstellen eines Messalarms ............. 48 16.8.1 Allgemein ..............48 16.8.2 Alarmtypen ..............48 16.8.3 Alarmsignale ............... 49 16.8.4 Vorgehensweise ............49 Abrufen von Daten externer FLIR-Messgeräte ........51 17.1 Allgemein................51 17.2 Unterstützte FLIR-Messgeräte ........... 51 17.3 Technischer Support für externe Messgeräte ........ 51 17.4...
  • Seite 11 Online-Bildfeldrechner (Field-of-View, FOV)........64 24.2 Hinweis zu technischen Daten ........... 64 24.3 Hinweis zu maßgeblichen Versionen ........... 64 24.4 FLIR T600 15° (incl. Wi-Fi) ............65 24.5 FLIR T600 25° (incl. Wi-Fi) ............71 24.6 FLIR T600 45° (incl. Wi-Fi) ............77 24.7 FLIR T600bx 25°...
  • Seite 12 28.4.1 Allgemein ..............294 28.4.2 Abbildung ..............294 28.5 Luftzug ................294 28.5.1 Allgemein ..............294 28.5.2 Abbildung ..............294 Informationen zu FLIR Systems............296 29.1 Mehr als nur eine Infrarotkamera ..........297 29.2 Weitere Informationen............297 29.3 Support für Kunden ............... 298 Glossar ..................

  • Seite 13: Haftungsausschlüsse

    Haftungsausschlüsse 1.1 Haftungsausschluss 1.6 Qualitätssicherung Für alle von FLIR Systems hergestellten Produkte gilt eine Garantie auf Mate- Das für die Entwicklung und Herstellung dieser Produkte eingesetzte Quali- rial- und Produktionsmängel von einem (1) Jahr ab dem Lieferdatum des ur- tätsmanagementsystem wurde nach dem Standard ISO 9001 zertifiziert.

  • Seite 14: Eula Terms

    WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PUR- Qt4 Core and Qt4 GUI, Copyright ©2013 Nokia Corporation and FLIR Sy- POSE. See the GNU Lesser General Public License, http://www.gnu.org/li- stems AB.

  • Seite 15: Sicherheitsinformationen

    Betrieb auslösen könnten. WARNUNG Anwendungsbereich: Digitalgeräte gemäß 15.21. HINWEIS: Nicht ausdrücklich von FLIR Systems genehmigte Änderungen oder Anpassungen an die- sem Gerät können zur Aufhebung der FCC-Autorisierung zum Betrieb dieses Geräts führen. WARNUNG Anwendungsbereich: Digitalgeräte gemäß 2.1091/2.1093/OET Bulletin 65.
  • Seite 16 Anwendungsbereich: Kameras mit einem oder mehreren Akkus. Schließen Sie die Akkus niemals direkt an einen Pkw-Zigarettenanzünder an, es sei denn, es wurde von FLIR Systems ein spezieller Adapter zum Anschließen der Akkus an den Zigarettenanzünder be- reitgestellt. Sonst könnten die Akkus beschädigt werden.
  • Seite 17 Sicherheitsinformationen VORSICHT Anwendungsbereich: Kameras mit einem oder mehreren Akkus. Beschädigen Sie den Akku niemals mit spitzen Gegenständen. Sonst könnte der Akku beschädigt werden. VORSICHT Anwendungsbereich: Kameras mit einem oder mehreren Akkus. Schlagen Sie niemals mit dem Hammer auf den Akku. Sonst könnte der Akku beschädigt werden. VORSICHT Anwendungsbereich: Kameras mit einem oder mehreren Akkus.
  • Seite 18 Sicherheitsinformationen VORSICHT Anwendungsbereich: Kameras mit einem oder mehreren Akkus. Der Akku muss bei Temperaturen zwischen ±0 °C und +45 °C geladen werden, sofern in der Benutzer- dokumentation oder den technischen Daten nicht anders angegeben. Wenn der Akku bei Temperatu- ren außerhalb dieses Bereichs geladen wird, kann der Akku heiß werden oder aufbrechen. Außerdem kann dadurch die Leistung und Lebensdauer des Akkus beeinträchtigt werden.

  • Seite 19: Hinweise Für Benutzer

    Versionen von Handbüchern unserer anderen Produkte sowie Hand- bücher für historische und ausgelaufene Modelle. 3.7 Wichtiger Hinweis zu diesem Handbuch FLIR Systems veröffentlicht generische Handbücher, die sich auf mehrere Kameras ei- ner Modellreihe beziehen. Das bedeutet, dass dieses Handbuch Beschreibungen und Erläuterungen enthalten kann, die möglicherweise nicht auf Ihr Kameramodell zutreffen.

  • Seite 20: Hilfe Für Kunden

    • Seriennummer der Kamera • Kommunikationsmodell oder -methode zwischen Kamera und Ihrem Gerät (z. B. HDMI Ethernet, USB oder FireWire) • Gerätetyp (PC/Mac/iPhone/iPad/Android-Gerät usw.) • Versionen sämtlicher Programme von FLIR Systems • Vollständiger Name, Veröffentlichungs- und Revisionsnummer des Handbuchs #T559880; r. AI/34197/35407; de-DE...

  • Seite 21: Downloads

    Hilfe für Kunden 4.3 Downloads Darüber hinaus sind auf der Website der Kundenhilfe folgende Downloads verfügbar: • Firmware-Updates für Ihre Infrarotkamera. • Programm-Updates für Ihre PC-/Mac-Software • Freeware und Evaluierungsversionen von PC-/Mac-Software. • Benutzerdokumentation für aktuelle, ausgelaufene und historische Produkte. •...

  • Seite 22: Schnelleinstieg

    8. Gehen Sie zu http://support.flir.com/tools und laden Sie FLIR Tools herunter. 9. Installieren Sie FLIR Tools auf Ihrem Computer. 10. Starten Sie FLIR Tools. 11. Schließen Sie die Kamera über ein USB-Kabel an den Computer an. 12. Importieren Sie die Bilder in FLIR Tools.

  • Seite 23: Liste Des Zubehörs Und Der Serviceleistungen

    Memory card SDHC 4 GB T911230ACC Neck strap T198499 One year extended warranty for T6xx series T199836 Pouch for FLIR T6xx and T4xx series T198495 Power supply, incl. multi plugs T910814 SS IR Window 2 in. 19250-200 SS IR Window 3 in.
  • Seite 24 Liste des Zubehörs und der Serviceleistungen Hinweis FLIR Systems behält sich das Recht vor, die Herstellung von Modellen, Tei- len, Zubehör und anderen Artikeln ohne vorherige Ankündigung einzustellen oder deren Spezifikationen zu ändern. #T559880; r. AI/34197/35407; de-DE...

  • Seite 25: Hinweise Zur Ergonomie

    Hinweise zur Ergonomie 7.1 Allgemein Um eine Überlastung zu vermeiden, sollten Sie darauf achten, dass Sie die Kamera er- gonomisch korrekt halten. Dieser Abschnitt enthält Tipps und Beispiele zum richtigen Halten der Kamera. Hinweis Wichtiger Hinweis: • Passen Sie das LCD-Display mit Touchscreen stets an Ihre Arbeitsposition an. •...

  • Seite 26: Kamerateile

    Kamerateile 8.1 Ansicht von rechts 8.1.1 Abbildung 8.1.2 Erläuterung 1. Knopf zur Einstellung der Dioptrien-Korrektur für den Sucher. Hinweis Dieses Element ist vom jeweiligen Kameramodell abhängig. 2. Trageschlaufe 3. Taste für digitalen Zoom. 4. Autofokus-Taste (halb nach unten drücken)/Speichern-Taste (ganz nach unten drücken).

  • Seite 27: Ansicht Von Links

    Kamerateile 8.2 Ansicht von links 8.2.1 Abbildung 8.2.2 Erläuterung 1. Kameralampe. 2. Laserpointer. Hinweis Der Laserpointer ist möglicherweise nicht für alle Märkte verfügbar. 3. Kameralampe. 4. Infrarotobjektiv. 5. Digitalkamera 6. Fokusring. 7. Taste zum Einschalten des Laserpointers. #T559880; r. AI/34197/35407; de-DE...

  • Seite 28: Rückansicht

    Kamerateile 8.3 Rückansicht 8.3.1 Abbildung 8.3.2 Erläuterung 1. Sensor für automatische Anpassung der Helligkeit des LCD-Touchscreen-Displays. 2. Taste zur Umschaltung des Modus zwischen Touchscreen-LCD-Display und Sucher. Hinweis Dieses Element ist vom jeweiligen Kameramodell abhängig. 3. Sucher Hinweis Dieses Element ist vom jeweiligen Kameramodell abhängig. 4.

  • Seite 29: Ansicht Von Unten

    Kamerateile 8.4 Ansicht von unten 8.4.1 Abbildung 8.4.2 Erläuterung 1. Speicherkarte. 2. Anzeigeleuchte, die angibt, dass momentan von der Speicherkarte gelesen oder auf die Speicherkarte geschrieben wird. Hinweis • Werfen Sie die Speicherkarte nicht aus, wenn diese LED blinkt. • Schließen Sie die Kamera nicht an einen Computer an, wenn diese LED blinkt. 3.

  • Seite 30: Led-Akkuanzeige

    Kamerateile 8.5 LED-Akkuanzeige 8.5.1 Abbildung 8.5.2 Erläuterung Signaltyp Erläuterung Die grüne LED blinkt zwei Mal pro Sekunde. Der Akku wird gerade geladen. Die grüne LED leuchtet durchgängig. Der Akku ist vollständig aufgeladen. 8.6 LED-Netzanzeige 8.6.1 Abbildung 8.6.2 Erläuterung Signaltyp Erläuterung Die LED leuchtet nicht.

  • Seite 31: Laserpointer

    Kamerateile 8.7 Laserpointer 8.7.1 Abbildung Abbildung 8.1 Die folgende Abbildung zeigt den Abstand zwischen dem Laserpointer und der optischen Mitte des Infrarotobjektivs: WARNUNG Schauen Sie nicht direkt in den Laserstrahl. Der Laserstrahl kann die Augen reizen. Hinweis Das Symbol wird auf dem Bildschirm angezeigt, wenn der Laserpointer eingeschaltet ist.

  • Seite 32: Bildschirmelemente

    Bildschirmelemente 9.1 Abbildung 9.2 Erläuterung 1. Symbolleiste für Messwerkzeuge. 2. Messwerkzeug (z. B. Messpunkt). 3. Zoomfaktor. 4. Ergebnistabelle. 5. Statussymbole. 6. Temperaturskala. 7. Symbolleistenschaltfläche "Einstellungen". 8. Symbolleistenschaltfläche "Farbe". 9. Symbolleistenschaltfläche "Messung" 10. Symbolleistenschaltfläche "Bildmodus". 11. Symbolleistenschaltfläche "Messparameter". 12. Symbolleistenschaltfläche "Aufnahmemodus". #T559880;...

  • Seite 33: Navigieren Im Menüsystem

    Navigieren im Menüsystem 10.1 Abbildung 10.2 Erläuterung In obiger Abbildung sehen Sie zwei Möglichkeiten, wie Sie durch das Menüsystem der Kamera navigieren können: • Verwenden des Zeigefingers oder eines Eingabestifts, der speziell für die Verwen- dung mit kapazitiven Touchscreens entwickelt wurde, zum Navigieren durch das Me- nüsystem (links).

  • Seite 34: Verbinden Von Bluetooth-Geräten

    • Ein Gerät kann entfernt werden, indem Sie erst das Gerät und dann Gerät entkoppeln auswählen. • Wenn ein METERLiNK-Gerät, wie beispielsweise das FLIR MR77 oder das FLIR DM93 hinzugefügt wurde, wird das Messergebnis in der Ergebnistabelle angezeigt und mit den Bildern gespeichert. Weitere Informationen finden Sie in Abschnitt 17 Ab- rufen von Daten externer FLIR-Messgeräte, Seite 51.

  • Seite 35: Konfigurieren Von Wlan

    Konfigurieren von WLAN 12.1 Allgemein Abhängig von der Kamerakonfiguration können Sie die Kamera mit einem WLAN verbin- den oder mit der Kamera einen WLAN-Zugriff auf ein anderes Gerät herstellen. Eine Verbindung der Kamera kann auf zwei verschiedene Arten erfolgen: • Häufig genutzte Verbindungsart: Durch Einrichten einer Peer-to-Peer-Verbindung (auch Ad-hoc- oder P2P-Verbindung genannt).

  • Seite 36: Umgang Mit Der Kamera

    Umgang mit der Kamera 13.1 Laden des Akkus Hinweis Bevor Sie die Kamera zum ersten Mal in Betrieb nehmen können, müssen Sie den Akku 4 Stunden lang laden. 13.1.1 Den Akku über das Netzteil aufladen 13.1.1.1 Vorgehensweise Gehen Sie folgendermaßen vor: 1.

  • Seite 37: Einstellen Der Dioptrien-Korrektur Am Sucher

    Umgang mit der Kamera 13.4 Einstellen der Dioptrien-Korrektur am Sucher 13.4.1 Abbildung VORSICHT Anwendungsbereich: Kameras mit einem Sucher. Stellen Sie sicher, dass keine Strahlen von intensiven Energiequellen in den Sucher eindringen, denn diese Strahlen können die Kamera beschädigen. Zu solchen Strahlen gehören z. B. Laser- oder Sonnenstrahlen.

  • Seite 38: Einstellen Des Objektivwinkels

    Umgang mit der Kamera 13.5 Einstellen des Objektivwinkels 13.5.1 Abbildung 13.6 Manuelles Scharfstellen der Infrarotkamera 13.6.1 Abbildung 13.6.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Führen Sie eine der folgenden Aktionen durch: • Für die Ferneinstellung drehen Sie den Fokusring im Uhrzeigersinn (vom LCD- Display mit Touchscreen aus betrachtet).

  • Seite 39: Scharfstellen Der Infrarotkamera Mit Autofokus

    Umgang mit der Kamera 13.7 Scharfstellen der Infrarotkamera mit Autofokus 13.7.1 Abbildung 13.7.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Um die Kamera automatisch scharf zu stellen, wenn kontinuierlicher Autofokus deak- tiviert ist, drücken Sie die Autofokus/Speichern-Taste halb nach unten. 13.8 Kontinuierlicher Autofokus 13.8.1 Allgemein Die Kamera kann so eingestellt werden, dass der Autofokus kontinuierlich arbeitet.

  • Seite 40: Bedienung Des Laserpointers

    Umgang mit der Kamera 13.9 Bedienung des Laserpointers Hinweis Der Laserpointer wird mithilfe einer Einstellung aktiviert. Wählen Sie (Ein- stellungen) > Geräteeinstellungen > Kamera einstellen > Lampe & Laser > Lampe & La- ser aktivieren. 13.9.1 Abbildung 13.9.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1.

  • Seite 41: Verwenden Der Digitalen Zoom-Funktion

    Umgang mit der Kamera 13.10 Verwenden der digitalen Zoom-Funktion 13.10.1 Abbildung 13.10.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Zum Vergrößern drücken Sie die Zoom-Taste nach rechts oder links. 13.11 Wechseln der Objektive Gehen Sie folgendermaßen vor: 1. Greifen Sie fest um den äußersten Teil des Objektivs. 2.
  • Seite 42 Umgang mit der Kamera 3. Ziehen Sie das Objektiv vorsichtig aus dem Bajonettanschluss. 4. Der Infrarotdetektor ist komplett freigelegt. Berühren Sie diese Fläche nicht. Wenn Sie Staub auf dem Detektor sehen, befolgen Sie die Anweisungen unter 27.3 Infra- rotdetektor, Seite 291. 5.

  • Seite 43: Den Kompass Kalibrieren

    Umgang mit der Kamera 7. Drücken Sie das Objektiv vorsichtig in die richtige Position. 8. Drehen Sie das Objektiv um 30 Grad im Uhrzeigersinn. 13.12 Den Kompass kalibrieren 13.12.1 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2.
  • Seite 44 Umgang mit der Kamera Gehen Sie folgendermaßen vor: 1. Legen Sie Ihre Daumen auf den unteren Teil der Augenmuschel. Drücken Sie die Au- genmuschel in seitlicher Richtung (weg vom Touchscreen-LC-Display), bis sich die Augenmuschel aus ihrer Halterung schiebt. Hinweis Um die Augenmusche abzunehmen, müssen Sie sie aus ihrer Halterung schieben.

  • Seite 45: Die Kameralampe Als Blitz Verwenden

    Umgang mit der Kamera 3. Richten Sie die neue Augenmuschel entsprechend der Augenmuschelhalterung der Kamera aus. 4. Schieben Sie die Augenmuschel vorsichtig in die richtige Position. 13.14 Die Kameralampe als Blitz verwenden 13.14.1 Allgemein Die Kameralampe kann als Blitz für die Digitalkamera verwendet werden. Wenn die Blitz- funktion aktiviert wurde, blitzt die Kameralampe, wenn durch vollständiges Herunterdrük- ken der Autofokus/Speichern-Taste ein Bild aufgenommen und gespeichert wird.

  • Seite 46: Arbeiten Mit Bildern

    Die JPG-Bilddatei ist vollständig radiometrisch und wird verlustfrei gespeichert, sodass eine Nachbearbeitung in FLIR Tools möglich ist. Es gibt darüber hinaus einen regulären JPG-Teil (mit Verlust) für die problemlose Betrachtung in einer anderen als der FLIR Sy- stems-Software (Explorer). 14.1.2 Informationen zu UltraMax UltraMax ist eine Bildverbesserungsfunktion, mit der die Bildauflösung erhöht und Rau-...

  • Seite 47: Bildvorschau

    Arbeiten mit Bildern 14.2 Bildvorschau 14.2.1 Allgemein Vor dem Speichern können Sie eine Vorschau des Bildes ansehen. So erkennen Sie, ob das Bild die gewünschten Informationen enthält, bevor Sie es speichern. Außerdem kön- nen Sie das Bild anpassen und bearbeiten. Hinweis Die Kamera muss entsprechend konfiguriert werden, damit vor dem Spei- chern ein Vorschaubild angezeigt wird.

  • Seite 48: Gespeichertes Bild Bearbeiten

    Arbeiten mit Bildern 14.4 Gespeichertes Bild bearbeiten 14.4.1 Allgemein Sie können ein gespeichertes Bild bearbeiten. Außerdem können Sie ein Bild im Vor- schaumodus bearbeiten. 14.4.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Öffnen Sie das Bild im Bildarchiv. 2. Drücken Sie den Joystick, und wählen Sie im Menü (Bearbeiten) aus.

  • Seite 49: Beispiel 2

    Arbeiten mit Bildern Automatisch Manuell 14.5.3 Beispiel 2 Sie sehen hier zwei Infrarotbilder eines Trennschalters einer Starkstromleitung. Um die Analyse der Temperaturvariationen im Trennschalter zu erleichtern, wurde die Tempera- tur im rechten Bild in Werte geändert, die in etwa der Temperatur des Trennschalters entsprechen.

  • Seite 50: Inhomogenitätskorrektur (Nuc) Durchführen

    Arbeiten mit Bildern 14.6 Inhomogenitätskorrektur (NUC) durchführen 14.6.1 Was ist eine Inhomongenitätskorrektur? Eine Inhomogenitätskorrektur ist eine Bildkorrektur, die von der Kamerasoftware durch- geführt wird, um unterschiedliche Empfindlichkeiten der Detektorenelemente und andere optische und geometrische Störungen zu kompensieren. 14.6.2 Wann sollte eine Inhomogenitätskorrektur durchgeführt werden? Die Inhomogenitätskorrektur sollte immer dann durchgeführt werden, wenn bei der Bild- ausgabe Signalrauschen auftritt.

  • Seite 51: Ändern Der Farbpalette

    Arbeiten mit Bildern 5. Wählen Sie Grafiken ausblenden, und drücken Sie den Joystick. Sie haben diese Funktion nun der -Taste zugewiesen. Diese Taste ist programmierbar. Sie können ihr auch andere Funktionen zuweisen. Hinweis Der programmierbaren Taste können folgende Funktionen zugewiesen werden: •...

  • Seite 52: Vorgehensweise

    14.12 Erstellen von PDF-Berichten mit der Kamera 14.12.1 Allgemein Sie können PDF-Berichte erstellen und auf der Speicherkarte speichern. Anschließend können die PDF-Berichte mit FLIR Tools auf einen Computer, ein iPhone oder ein iPad übertragen sowie an Kunden gesendet werden. 14.12.2 Benennungskonventionen Berichte werden standardmäßig mit REPORTxxxx.jpg benannt, wobei xxxx für die auto-...

  • Seite 53: Arbeiten Mit Bildermodi

    • Alle Wärme- und Tageslichtinformationen werden beim Speichern des Bildes gespei- chert. Das bedeutet, dass Sie das Bild zu einem späteren Zeitpunkt im Bildarchiv oder in FLIR Tools bearbeiten und einen der Bildmodi auswählen können. 15.2 Bildbeispiele In dieser Tabelle werden die unterschiedlichen Bildmodi erklärt.

  • Seite 54: Auswählen Des Bildmodus

    Arbeiten mit Bildermodi Bildmodus Bild Bild in Bild Digitalkamera 15.3 Auswählen des Bildmodus Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2. Wechseln Sie mit dem Joystick zu (Bildmodus). 3. Drücken Sie den Joystick, um ein Untermenü anzuzeigen. 4.

  • Seite 55: Arbeiten Mit Messwerkzeugen

    Arbeiten mit Messwerkzeugen 16.1 Allgemein Um die Temperatur zu messen, können Sie ein oder mehrere Messwerkzeuge verwen- den, z. B. einen Messpunkt oder ein Rechteck. 16.2 Hinzufügen/Löschen von Messwerkzeugen Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2.

  • Seite 56: Ändern Der Größe Oder Verschieben Eines Messwerkzeugs

    Arbeiten mit Messwerkzeugen 7. Drücken Sie den Joystick, um ein Untermenü anzuzeigen. • Wählen Sie (Messpunkt hinzufügen), um einen Messpunkt hinzuzufügen. • Wählen Sie (Rechteck hinzufügen), um ein Rechteck hinzuzufügen. • Wählen Sie (Kreis hinzufügen), um einen Kreis hinzuzufügen. • Wählen Sie (Linie hinzufügen), um eine Linie hinzuzufügen.

  • Seite 57: Objektparameter Ändern

    Arbeiten mit Messwerkzeugen 2. Drücken Sie den Joystick, oder berühren Sie das Werkzeug lange. Daraufhin wird ein Kontextmenü angezeigt. • Wählen Sie (Größe ändern), um die Größe des Werkzeugs zu ändern. • Wählen Sie (Verschieben), um das Werkzeug zu verschieben. 3.

  • Seite 58: Vorgehensweise

    Arbeiten mit Messwerkzeugen 16.5.4 Vorgehensweise Die Objektparameter können global festgelegt werden. Außerdem können Sie die Para- meter Emissionsgrad, Reflektierte Temperatur und Objektentfernung lokal für ein Mess- werkzeug festlegen. Lokale Parameter sind normalerweise nur für eine feste Einrichtung wirkungsvoll, bei der jedes Messwerkzeug für ein bestimmtes Objekt festgelegt ist.

  • Seite 59: Verwandte Themen

    Arbeiten mit Messwerkzeugen 10. Drücken Sie nach Abschluss auf den Joystick, und wählen Sie (Fertig). 16.5.5 Verwandte Themen Ausführliche Informationen zu Parametern und zur korrekten Einstellung des Emissions- grads und der reflektierten scheinbaren Temperatur finden Sie im Abschnitt 31 Thermo- grafische Messtechniken, Seite 302.

  • Seite 60: Erstellen Und Konfigurieren Von Differenzberechnungen

    Arbeiten mit Messwerkzeugen 16.7 Erstellen und Konfigurieren von Differenzberechnungen 16.7.1 Allgemein Durch die Differenzberechnung wird die Differenz zwischen den Werten von zwei be- kannten Messergebnissen angegeben. 16.7.2 Vorgehensweise Hinweis • Sie können eine Differenzberechnung festlegen, wenn Sie Benutzervoreinstellungen definieren oder ein Bild im Archiv bearbeiten. •...

  • Seite 61: Alarmsignale

    Arbeiten mit Messwerkzeugen 16.8.3 Alarmsignale Wenn ein Alarm festgelegt ist, wird das Symbol in der Ergebnistabelle angezeigt. Wenn ein Alarm ausgelöst wird, wird der Wert in der Ergebnistabelle rot (Oberhalb Alarm) oder blau (Unterhalb Alarm) angezeigt, und das Symbol (Oberhalb Alarm) oder (Unterhalb Alarm) blinkt.

  • Seite 62: Einstellen Eines Alarms Für Eine Differenzberechnung

    Arbeiten mit Messwerkzeugen 6. Drücken Sie den Joystick. Daraufhin wird ein Dialogfeld angezeigt, in dem Sie die Einstellungen für den Alarm definieren können. • Alarmbedingung: Die Bedingung, die den Alarm auslöst. Mögliche Werte sind Oberhalb, Unterhalb oder Aus. • Messung auswählen: Mögliche Einstellungen sind die zuvor definierten Werte (Max., Min.

  • Seite 63: Abrufen Von Daten Externer Flir-Messgeräte

    Sie die Geräte miteinander verbinden. Weitere Informationen finden Sie in Ab- schnitt 11 Verbinden von Bluetooth-Geräten, Seite 22. • Wenn Sie beim Speichern eines Bildes mehr als einen Wert vom FLIR-Messgerät hin- zufügen möchten, muss der Vorschaumodus aktiviert sein. Wählen Sie (Einstel- lungen) >...

  • Seite 64: Weitere Informationen

    Abrufen von Daten externer FLIR-Messgeräte 2. Nehmen Sie mit Hilfe des Feuchtemessgeräts an verschiedenen Stellen, an denen Feuchtigkeit vermutet wird, Messungen vor. 3. Wird ein besonders auffälliger Bereich identifiziert, speichern Sie den Feuchtigkeits- wert im Feuchtemessgerät, und kennzeichnen Sie den Messbereich von Hand oder mit einer anderen thermischen Markierung.

  • Seite 65: Arbeiten Mit Farbalarmen Und Isothermen

    Arbeiten mit Farbalarmen und Isothermen 18.1 Farbalarme 18.1.1 Allgemein Mit Hilfe von Farbalarmen (Isothermen) können Anomalien in einem Infrarotbild leicht er- kannt werden. Der Isothermbefehl wendet eine Kontrastfarbe auf alle Pixel mit einer Temperatur oberhalb, unterhalb oder zwischen den festgelegten Temperaturwerten an. Die Kamera umfasst auch Isothermtypen speziell für den Gebäudebereich: Kondensati- ons- und Wärmedämmungsalarme.

  • Seite 66: Einstellen Von Oberhalb, Unterhalb Und Intervallalarmen

    Arbeiten mit Farbalarmen und Isothermen Farbalarm Bild Intervallalarm Kondensationsalarm Wärmedämmungsalarm 18.2 Einstellen von Oberhalb, Unterhalb und Intervallalarmen Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2. Wechseln Sie mit dem Joystick zu (Farbe). 3. Drücken Sie den Joystick, um ein Untermenü anzuzeigen. Verwenden Sie den Joy- stick, um den Alarmtyp auszuwählen: •...

  • Seite 67: Isothermen Für Gebäude

    Arbeiten mit Farbalarmen und Isothermen 18.3 Isothermen für Gebäude Hinweis Die Kondensations- und Wärmedämmungsalarme werden nicht von allen Ka- meramodellen unterstützt. 18.3.1 Informationen zum Kondensationsalarm Zur Erkennung von Bereichen mit möglichen Feuchtigkeitsproblemen können Sie den Kondensationsalarm verwenden. Sie können den Wert für die relative Luftfeuchtigkeit einstellen, bei dessen Überschreitung das Bild gefärbt wird.

  • Seite 68: Kommentieren Von Bildern

    Kommentieren von Bildern 19.1 Allgemein Sie können mit Hilfe von Kommentaren zusätzliche Informationen zu einem Infrarotbild speichern. Durch das Hinzufügen von Kommentaren wird die Berichterstellung und Nachbearbeitung effizienter, da wesentliche Informationen zu dem Bild wie Bedingungen und Informationen zum Aufnahmeort bereitgestellt werden. Kommentare werden zur Bilddatei hinzugefügt und können im Bildarchiv betrachtet und bearbeitet werden und auch beim Verschieben der Dateien von der Kamera in die Be- richterstellungssoftware auf dem Computer.

  • Seite 69: Eine Tabelle Hinzufügen

    Ausfüllen von Formularen oder Untersuchungsprotokollen überflüssig machen. Die Kamera verfügt über eine Reihe von standardmäßigen Tabellenvorlagen. Sie können auch Ihre eigenen Tabellenvorlagen aus FLIR Tools importieren. Die Vorlagen werden auf der Speicherkarte gespeichert. 19.3.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1.

  • Seite 70: Hinzufügen Von Entwürfen

    Kommentieren von Bildern 6. Um die Aufnahme anzuhören, wählen Sie (Wiedergeben), und drücken Sie den Joystick. 7. Um die Aufnahme zu löschen, wählen Sie (Löschen), und drücken Sie den Joystick. 8. Wählen Sie nach Abschluss (Fertig), und drücken Sie den Joystick. 19.5 Hinzufügen von Entwürfen 19.5.1 Allgemein Sie können eine Freihandzeichnung zu einem Bild hinzufügen.

  • Seite 71: Programmieren Der Kamera (Zeitraffer)

    Programmieren der Kamera (Zeitraffer) 20.1 Allgemein Sie können die Kamera so programmieren, dass Bilder periodisch gespeichert werden (Zeitraffer). 20.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2. Wechseln Sie mit dem Joystick zu (Aufnahmemodus).

  • Seite 72: Aufnahme Von Videos

    • Mpeg (*.mpg): Mpeg-Aufnahmen können nach dem Speichern der Datei nicht bear- beitet werden. • Radiometrische Speicherung (*.csq): Eine *.csq-Datei ist vollständig radiometrisch, wird jedoch nur von der FLIR Systems-Software unterstützt. Die Datei enthält keine Tageslichtbildinformationen. 21.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1.

  • Seite 73: Screening-Alarm

    Screening-Alarm 22.1 Allgemein Der Screening-Alarm kann zum Beispiel an Flughäfen verwendet werden, um Passagie- re mit erhöhter Körpertemperatur zu erkennen, die auf Fieber hinweisen kann. Durch die Aktivierung des Screening-Alarms wird ein Messfeld eingeschaltet und Über- prüfungsdaten erscheinen in der Ergebnistabelle. Die erfasste Durchschnittstemperatur.

  • Seite 74: Ändern Von Einstellungen

    Ändern von Einstellungen 23.1 Allgemein Das Menü Einstellungen umfasst die folgenden Optionen: • Benutzervoreinstellungen definieren • Speichereinstellungen • Programmierbare Taste • Optionen zurücksetzen • Geräteeinstellungen 23.1.1 Benutzervoreinstellungen definieren • Voreinstellung 1 definieren • Voreinstellung 2 definieren 23.1.2 Speichereinstellungen • Vorschau vor dem Speichern •...

  • Seite 75: Vorgehensweise

    Ändern von Einstellungen • Sprache, Uhrzeit und Einheiten • Kamerainformationen: Informationen zu Modell, Seriennummer, Teilenummer und Softwareversionen. Diese Informationen können nicht geändert werden. 23.2 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Drücken Sie den Joystick, um das Menüsystem anzuzeigen. 2. Wechseln Sie mit dem Joystick zu (Einstellungen).

  • Seite 76: Technische Daten

    Technische Daten 24.1 Online-Bildfeldrechner (Field-of-View, FOV) Gehen Sie zu unserer Website http://support.flir.com, und klicken Sie auf das Foto der Kameraserie, um Bildfeldtabellen für alle Objektiv-Kamera-Kombinationen anzuzeigen. 24.2 Hinweis zu technischen Daten FLIR Systems behält sich das Recht vor, Spezifikationen ohne Vorankündigung zu än- dern.

  • Seite 77: Flir T600 15° (Incl. Wi-Fi)

    Rev.: 28823 Allgemeine Beschreibung Die Kamera FLIR T600 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 480 x 360 Pixeln. Die FLIR T600 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 78 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 79 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 80 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)

  • Seite 81: Verbrauchsmaterialien Und Zubehör

    Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 82 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 83: Flir T600 25° (Incl. Wi-Fi)

    Rev.: 28823 Allgemeine Beschreibung Die Kamera FLIR T600 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 480 x 360 Pixeln. Die FLIR T600 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 84 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 85 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 86 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 87 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 88 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 89: Flir T600 45° (Incl. Wi-Fi)

    Rev.: 28872 Allgemeine Beschreibung Die Kamera FLIR T600 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 480 x 360 Pixeln. Die FLIR T600 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 90 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 91 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 92 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 93 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 94 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 95: Flir T600Bx 25° (Incl. Wi-Fi)

    Rev.: 28826 Allgemeine Beschreibung Die Kamera FLIR T600bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 480 x 360 Pixeln. Die FLIR T600bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 96 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +350 °C (+212 °F bis +662 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 97 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 98 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 99 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 100 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 101: Flir T600Bx 45° (Incl. Wi-Fi)

    Rev.: 28827 Allgemeine Beschreibung Die Kamera FLIR T600bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 480 x 360 Pixeln. Die FLIR T600bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 102 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +350 °C (+212 °F bis +662 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 103 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 104 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 105 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 106 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 107: Flir T610 15° (Incl. Wi-Fi)

    Rev.: 28839 Allgemeine Beschreibung Die Kamera FLIR T610 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T610 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 108 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 109 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 110 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 111 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 112 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 113: Flir T610 25° (Incl. Wi-Fi)

    Rev.: 28828 Allgemeine Beschreibung Die Kamera FLIR T610 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T610 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 114 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 115 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 116 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 117 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 118 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 119: Flir T610 45° (Incl. Wi-Fi)

    Rev.: 28829 Allgemeine Beschreibung Die Kamera FLIR T610 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T610 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 120 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 121 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 122 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 123 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Objektivdeckel • Speicherkarte •...
  • Seite 124 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 125: Flir T620 15° (Incl. Wi-Fi)

    Rev.: 28830 Allgemeine Beschreibung Die Kamera FLIR T620 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 126 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 127 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 128 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 129 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 130 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 131 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 132: Flir T620 25° (Incl. Wi-Fi)

    Rev.: 28833 Allgemeine Beschreibung Die Kamera FLIR T620 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 133 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 134 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 135 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 136 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 137 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 138 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 139: Flir T620 45° (Incl. Wi-Fi)

    Rev.: 28834 Allgemeine Beschreibung Die Kamera FLIR T620 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 140 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 141 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 142 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 143 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 144 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 145 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 146: Flir T620Bx 15° (Incl. Wi-Fi)

    Rev.: 28835 Allgemeine Beschreibung Die Kamera FLIR T620bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 147 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 148 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 149 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 150 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 151 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 152 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 153: Flir T620Bx 25° (Incl. Wi-Fi)

    Rev.: 28837 Allgemeine Beschreibung Die Kamera FLIR T620bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 154 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 155 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 156 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 157 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 158 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 159 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 160: Flir T620Bx 45° (Incl. Wi-Fi)

    Rev.: 28838 Allgemeine Beschreibung Die Kamera FLIR T620bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T620bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 161 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 162 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 163 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 164 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 165 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 166 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 167: Flir T630 15° (Incl. Wi-Fi)

    Rev.: 28840 Allgemeine Beschreibung Die Kamera FLIR T630 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T630 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 168 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 169 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 170 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 171 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Große Augenmuschel • Objektivdeckel •...
  • Seite 172 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 173: Flir T630 25° (Incl. Wi-Fi)

    Rev.: 28841 Allgemeine Beschreibung Die Kamera FLIR T630 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T630 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 174 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 175 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 176 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 177 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Große Augenmuschel • Objektivdeckel •...
  • Seite 178 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 179: Flir T630 45° (Incl. Wi-Fi)

    Rev.: 28842 Allgemeine Beschreibung Die Kamera FLIR T630 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T630 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 180 Technische Daten Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt • –40 °C bis +150 °C (–40 °F bis +302 °F) • +100 °C bis +650 °C (+212 °F bis +1.202 °F) Genauigkeit ±2 °C (±3,6 °F) oder 2 % (bei 25 °C (77 °F), es gilt der größere der beiden Werte).
  • Seite 181 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 182 Technische Daten Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates Bild) Digitalkamera, Sichtfeld Passt sich an das IR-Objektiv an Videolampe Integriertes LED-Licht Laserpointer Laser Über zugewiesene Taste aktivierbar Laserausrichtung Position wird automatisch auf dem Infrarotbild angezeigt Laserklassifizierung Klasse 2 Lasertyp AlGalnP-Halbleiter-Diodenlaser, 1 mW, 635 nm (rot)
  • Seite 183 Versandinformationen Verpackungstyp Karton Inhalt • Infrarotkamera mit Objektiv • Akku (2) • Akkuladegerät • Bluetooth-Headset • Kalibrierungsnachweis • Download-Karte für FLIR Tools • Benutzerdokumentation auf CD-ROM • Gedruckte Dokumentation • HDMI-DVI-Kabel • HDMI-HDMI-Kabel • Hartschalenkoffer • Große Augenmuschel • Objektivdeckel •...
  • Seite 184 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 185: Flir T630Sc 15° (Incl. Wi-Fi)

    Rev.: 28854 Allgemeine Beschreibung Die Kamera FLIR T630sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 186 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 187 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 188 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 189 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 190 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 191 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 192: Flir T630Sc 25° (Incl. Wi-Fi)

    Rev.: 28855 Allgemeine Beschreibung Die Kamera FLIR T630sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 193 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 194 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 195 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 196 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 197 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 198 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 199: Flir T630Sc 45° (Incl. Wi-Fi)

    Rev.: 28856 Allgemeine Beschreibung Die Kamera FLIR T630sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 200 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 201 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 202 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 203 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 204 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 205 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 206: Flir T640 15° (Incl. Wi-Fi)

    Rev.: 28843 Allgemeine Beschreibung Die Kamera FLIR T640 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 207 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 208 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 209 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 210 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 211 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 212 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 213: Flir T640 25° (Incl. Wi-Fi)

    Rev.: 28844 Allgemeine Beschreibung Die Kamera FLIR T640 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 214 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 215 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 216 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 217 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 218 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 219 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 220: Flir T640 45° (Incl. Wi-Fi)

    Rev.: 28845 Allgemeine Beschreibung Die Kamera FLIR T640 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzerober- fläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640 ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optionen für...
  • Seite 221 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 222 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 223 Technische Daten Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Streaming von Tageslichtvideos • MPEG-4 über WLAN • Unkompromiertes eingefärbtes Video über Digitalkamera Integrierte Digitalkamera 5 Megapixel mit LED-Licht (Foto als separates...
  • Seite 224 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 225 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 226 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 227: Flir T640Bx 15° (Incl. Wi-Fi)

    Rev.: 28846 Allgemeine Beschreibung Die Kamera FLIR T640bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 228 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 229 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 230 Technische Daten Videoaufzeichnung in der Kamera Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN •...
  • Seite 231 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 232 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 233 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 234: Flir T640Bx 25° (Incl. Wi-Fi)

    Rev.: 28847 Allgemeine Beschreibung Die Kamera FLIR T640bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 235 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 236 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 237 Technische Daten Videoaufzeichnung in der Kamera Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN •...
  • Seite 238 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 239 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 240 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 241: Flir T640Bx 45° (Incl. Wi-Fi)

    Rev.: 28848 Allgemeine Beschreibung Die Kamera FLIR T640bx ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und eine sich selbst erklärende Benutzer- oberfläche mit einer herausragenden Bildqualität bei einer Infrarotauflösung von 640 x 480 Pixeln. Die FLIR T640bx ist flexibel, auf alle Ihre Bedürfnisse zugeschnitten und verfügt über umfangreiche Optio-...
  • Seite 242 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 243 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 244 Technische Daten Videoaufzeichnung in der Kamera Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming Streaming radiometrischer Infrarotvideos Volldynamisch über USB auf einen PC oder über WLAN auf mobile Geräte Streaming nicht radiometrischer Infrarotvideos • MPEG-4 über WLAN •...
  • Seite 245 Technische Daten Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan- zeige über LEDs Ladetemperatur 0 °C bis +45 °C (+32 °F bis +113 °F) Betrieb über externes Netzgerät...
  • Seite 246 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 247 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 248: Flir T650Sc 15° (Incl. Wi-Fi)

    Rev.: 28853 Allgemeine Beschreibung Die Kamera FLIR T650sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 249 Technische Daten Bilddarstellung Sucher Integriert, 800 × 480 Pixel Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 250 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 251 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 252 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 253 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 254 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 255: Flir T650Sc 25° (Incl. Wi-Fi)

    Rev.: 28851 Allgemeine Beschreibung Die Kamera FLIR T650sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 256 Technische Daten Bilddarstellung Sucher Integriert, 800 × 480 Pixel Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 257 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 258 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 259 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 260 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 261 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 262: Flir T650Sc 45° (Incl. Wi-Fi)

    Rev.: 28852 Allgemeine Beschreibung Die Kamera FLIR T650sc ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Technologien benötigt. Sie vereint hervorragende Ergonomie und hohe Flexibilität mit großem Funkti- onsumfang mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln. Durch ihre große Präzision und Empfindlichkeit in Kombination mit radiometrischen Streamingoptionen eignet...
  • Seite 263 Technische Daten Bilddarstellung Sucher Integriert, 800 × 480 Pixel Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 264 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 265 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 266 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 267 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 268 • T198697; FLIR ResearchIR Max + HSDR 4 (hardware sec. dev.) • T199014; FLIR ResearchIR Max + HSDR 4 (printed license key) • T199044; FLIR ResearchIR Max + HSDR 4 Upgrade (printed license key) • T198696; FLIR ResearchIR Max 4 (hardware sec. dev.) •...

  • Seite 269: Flir T660 15° (Incl. Wi-Fi)

    Rev.: 28858 Allgemeine Beschreibung Die Kamera FLIR T660 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Die Kamera vereint hervorragende Ergonomie und eine sich selbst erklärende Be- nutzeroberfläche mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln.
  • Seite 270 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 271 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 272 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 273 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 274 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 275 Technische Daten • T198583; FLIR Tools+ (download card incl. license key) • DSW-10000; FLIR IR Camera Player • APP-10002; FLIR Tools Mobile (Android Application) • APP-10004; FLIR Tools (MacOS Application) • T199233; FLIR Atlas SDK for .NET • T199234; FLIR Atlas SDK for MATLAB...

  • Seite 276: Flir T660 25° (Incl. Wi-Fi)

    Rev.: 28859 Allgemeine Beschreibung Die Kamera FLIR T660 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Die Kamera vereint hervorragende Ergonomie und eine sich selbst erklärende Be- nutzeroberfläche mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln.
  • Seite 277 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 278 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 279 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 280 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 281 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 282 Technische Daten • T198583; FLIR Tools+ (download card incl. license key) • DSW-10000; FLIR IR Camera Player • APP-10002; FLIR Tools Mobile (Android Application) • APP-10004; FLIR Tools (MacOS Application) • T199233; FLIR Atlas SDK for .NET • T199234; FLIR Atlas SDK for MATLAB...

  • Seite 283: Flir T660 45° (Incl. Wi-Fi)

    Rev.: 28860 Allgemeine Beschreibung Die Kamera FLIR T660 ist für den Fachmann, der ein Höchstmaß an Leistung und die neuesten Tech- nologien benötigt. Die Kamera vereint hervorragende Ergonomie und eine sich selbst erklärende Be- nutzeroberfläche mit einer herausragenden Bildqualität in einer Infrarotauflösung von 640 x 480 Pixeln.
  • Seite 284 Technische Daten Bilddarstellung Automatische Bildanpassung Kontinuierlich, Histogramm-basiert Manuelle Bildanpassung Linear; Bereich/Spanne/Max./Min. können ange- passt werden Bilddarstellungsmodi Infrarotbild Vollfarbiges Infrarotbild Tageslichtbild Vollfarbiges Tageslichtbild Wärmebild mit verbesserter Detailanzeige Picture In Picture Verschiebbarer Infrarotbereich mit anpassbarer Größe auf Tageslichtbild Messung Temperaturbereich für Messobjekt •...
  • Seite 285 60 Sekunden (über Bluetooth), mit dem Bild gespeichert Text Fügen Sie eine Tabelle hinzu. Wählen Sie zwi- schen vordefinierten Vorlagen, oder erstellen Sie in FLIR Tools Ihre eigene. Bildbeschreibung Fügen Sie eine kurze Notiz hinzu (wird in JPEG EXIF-Tag gespeichert). Skizze Zeichnen Sie auf das Wärmebild/digitale Foto,...
  • Seite 286 Technische Daten Geografisches Informationssystem Standortdaten werden über integriertes GPS au- tomatisch zu jedem Einzelbild hinzugefügt Kompass Die Kamerarichtung wird automatisch zu jedem Einzelbild hinzugefügt. Videoaufzeichnung in der Kamera Aufnahme radiometrischer Infrarotvideos CSQ auf Speicherkarte Aufnahme nicht radiometrischer Infrarotvideos MPEG-4 auf Speicherkarte Aufzeichnung von Tageslichtvideos MPEG-4 auf Speicherkarte Videostreaming...
  • Seite 287 Technische Daten Funk WLAN • Standard: 802.11 b/g • Frequenzbereich: 2412-2462 MHz • Maximale Ausgangsleistung: 15 dBm METERLiNK/Bluetooth Frequenzbereich: 2402-2480 MHz Antenne Intern Stromversorgung Akkutyp Lithium-Ionen-Akku Akkubetriebsdauer > 2,5 Stunden bei +25 °C (+68 °F) und typischer Verwendung Ladesystem Innerhalb der Kamera (AC-Adapter oder 12-V-Zi- garettenanzünder) oder Ladegerät für zwei Akkus Ladedauer 2,5 Stunden für 90%ige Aufladung, Ladestatusan-...
  • Seite 288 • T910930ACC; HDMI type C to DVI cable 1.5 m • T910891ACC; HDMI type C to HDMI type A cable 1.5 m • T198625ACC; Hard transport case • T198495; Pouch for FLIR T6xx and T4xx series • T198497; Large eyecup • T198498; Tripod Adapter •...
  • Seite 289 Technische Daten • T198583; FLIR Tools+ (download card incl. license key) • DSW-10000; FLIR IR Camera Player • APP-10002; FLIR Tools Mobile (Android Application) • APP-10004; FLIR Tools (MacOS Application) • T199233; FLIR Atlas SDK for .NET • T199234; FLIR Atlas SDK for MATLAB...

  • Seite 290: Technische Zeichnungen

    Technische Zeichnungen #T559880; r. AI/34197/35407; de-DE...

  • Seite 300: Ce-Konformitätserklärung

    CE-Konformitätserklärung #T559880; r. AI/34197/35407; de-DE...

  • Seite 302: Reinigen Der Kamera

    Reinigen der Kamera 27.1 Kameragehäuse, Kabel und weitere Teile 27.1.1 Flüssigkeiten Verwenden Sie eine der folgenden Flüssigkeiten: • Warmes Wasser • Milde Reinigungslösung 27.1.2 Ausrüstung Ein weiches Tuch 27.1.3 Vorgehensweise Gehen Sie folgendermaßen vor: 1. Tränken Sie das Tuch in der Flüssigkeit. 2.

  • Seite 303: Infrarotdetektor

    Reinigen der Kamera 27.3 Infrarotdetektor 27.3.1 Allgemein Selbst geringe Staubmengen auf dem Infrarotdetektor können zu schwerwiegenden Bildfehlern führen. Befolgen Sie nachstehende Anweisungen, um alle Staubpartikel vom Detektor zu entfernen. Hinweis • Dieser Abschnitt ist nur für Kameras relevant, bei denen der Infrarotdetektor durch die Entfernung des Objektivs freigelegt wird.

  • Seite 304: Anwendungsbeispiele

    Anwendungsbeispiele 28.1 Feuchtigkeit und Wasserschäden 28.1.1 Allgemein Feuchtigkeit und Wasserschäden in Häusern können häufig mit Hilfe von Infrarotkame- ras festgestellt werden. Das kommt teils daher, dass der geschädigte Bereich andere Wärmeleiteigenschaften besitzt, und teils daher, dass er über eine vom umgebenden Material abweichende Wärmekapazität zur Wärmespeicherung verfügt.

  • Seite 305: Oxidierte Steckdose

    Anwendungsbeispiele 28.3 Oxidierte Steckdose 28.3.1 Allgemein Je nach Art der Steckdose und der Umgebung, in der sie installiert ist, können die sich Oxide auf den Steckdosenkontakten ablagern. Die Oxidablagerungen können örtlich zu erhöhtem Widerstand führen, der auf einem Infrarotbild als lokaler Temperaturanstieg dargestellt wird.

  • Seite 306: Wärmedämmungsmängel

    Anwendungsbeispiele 28.4 Wärmedämmungsmängel 28.4.1 Allgemein Mängel an der Wärmedämmung können entstehen, wenn sich das Dämmmaterial im Laufe der Zeit zusammenzieht, und dadurch die Hohlräume in den Wänden nicht mehr vollständig ausfüllt. Mit Hilfe einer Infrarotkamera können Sie diese Mängel in der Wärmedämmung sichtbar machen, denn sie weisen entweder andere Wärmeleiteigenschaften als die Bereiche mit sachgemäß...
  • Seite 307 Anwendungsbeispiele #T559880; r. AI/34197/35407; de-DE...

  • Seite 308: Informationen Zu Flir Systems

    Pionierarbeit geleistet und ist weltweit führend bei Entwicklung, Herstellung und Vertrieb von Wärmebildsystemen für vielfältige Anwendungsbereiche in Handel und In- dustrie sowie für den Regierungssektor. Heute umfasst FLIR Systems fünf große Unter- nehmen, die seit 1958 herausragende Erfolge in der Infrarottechnologie verzeichnen: die schwedische AGEMA Infrared Systems (vormals AGA Infrared Systems), die drei US- amerikanischen Unternehmen Indigo Systems, FSI und Inframetrics sowie das französi-...

  • Seite 309: Mehr Als Nur Eine Infrarotkamera

    Komponenten, aus denen Ihre Infrarotkamera besteht. 29.1 Mehr als nur eine Infrarotkamera Wir von FLIR Systems haben erkannt, dass es nicht ausreicht, nur die besten Infrarotka- meras herzustellen. Wir möchten allen Benutzern unserer Infrarotkameras ein produkti- veres Arbeiten ermöglichen, indem wir leistungsfähige Kameras mit entsprechender Software kombinieren.

  • Seite 310: Support Für Kunden

    Informationen zu FLIR Systems 29.3 Support für Kunden FLIR Systems bietet ein weltweites Service-Netzwerk, um den unterbrechungsfreien Be- trieb Ihrer Kamera zu gewährleisten. Bei Problemen mit Ihrer Kamera verfügen die lokal- en Service-Zentren über die entsprechende Ausstattung und Erfahrung, um die Probleme innerhalb kürzester Zeit zu lösen.

  • Seite 311: Glossar

    Glossar Absorption Das Verhältnis der von einem Objekt absorbierten Strahlung zur auf- (Absorptions- treffenden Strahlung. Eine Zahl zwischen 0 und 1. grad) Angenomme- Ein von einem Benutzer angegebener Wert für die Transmission, der ne Transmissi- einen berechneten Wert ersetzt. on (geschätzte Transmission) Atmosphäre Die Gase, die sich zwischen dem Messobjekt und der Kamera befin-...
  • Seite 312 Glossar Laserpointer Eine elektrische Lichtquelle an der Kamera, die Laserstrahlung in Form eines dünnen, gebündelten Strahls abgibt, der auf bestimmte Teile des Messobjekts vor der Kamera gerichtet ist. Level Der Zentralwert der Temperaturskala, wird in der Regel als Signal- wert ausgedrückt. Manuelle Eine Methode zur Anpassung des Bildes durch manuelles Ändern Einstellung...
  • Seite 313 Glossar Eine Funktion, über die das Bild eingestellt wird. Diese Funktion Stufenlose Anpassung passt die Helligkeit und den Kontrast fortlaufend dem Bildinhalt ent- sprechend an. Bereiche, deren Temperaturen außerhalb der aktuellen Einstellun- Sättigungsfar- gen für Level/Span liegen, werden mit den Sättigungsfarben darge- stellt.

  • Seite 314: Thermografische Messtechniken

    Thermografische Messtechniken 31.1 Einleitung Eine Infrarotkamera misst die von einem Objekt abgegebene Infrarotstrahlung und bildet sie ab. Da die Infrarotstrahlung eine Funktion der Oberflächentemperatur eines Objekts ist, kann die Kamera diese Temperatur berechnen und darstellen. Die von der Kamera gemessene Strahlung hängt jedoch nicht nur von der Temperatur des Objekts, sondern auch vom Emissionsgrad ab.
  • Seite 315 Thermografische Messtechniken 31.2.1.1.1 Methode 1: Direkte Methode Gehen Sie folgendermaßen vor: 1. Suchen Sie nach möglichen Reflektionsquellen und beachten Sie hierbei Folgendes: Einfallswinkel = Reflektionswinkel (a = b). Abbildung 31.1 1 = Reflektionsquelle 2. Wenn es sich bei der Reflektionsquelle um einen Punkt handelt, verdecken Sie sie mit einem Stück Karton.
  • Seite 316 Thermografische Messtechniken 3. Messen Sie die Intensität der von der Reflektionsquelle ausgehenden Strahlung (= scheinbare Temperatur) unter Verwendung der folgenden Einstellungen: • Emissionsgrad: 1,0 • D Sie können die Intensität der Strahlung mit einer der folgenden beiden Methoden ermitteln: Abbildung 31.3 1 = Reflexionsquelle Abbildung 31.4 1 = Reflexionsquelle Von der Verwendung eines Thermoelements zur Ermittlung der reflektierten scheinbaren Temperatur wird abgeraten.

  • Seite 317: Schritt 2: Ermitteln Des Emissionsgrades

    Thermografische Messtechniken 5. Messen Sie die scheinbare Temperatur der Aluminiumfolie und notieren Sie sie. Abbildung 31.5 Messen der scheinbaren Temperatur der Aluminiumfolie. 31.2.1.2 Schritt 2: Ermitteln des Emissionsgrades Gehen Sie folgendermaßen vor: 1. Wählen Sie die Stelle aus, an der das Messobjekt platziert werden soll. 2.

  • Seite 318: Reflektierte Scheinbare Temperatur

    Sie für die relative Luftfeuchtigkeit normalerweise den Standardwert von 50 % beibehalten. 31.6 Weitere Parameter Darüber hinaus können Sie mit einigen Kameras und Analyseprogrammen von FLIR Sy- stems folgende Parameter kompensieren: • Atmosphärentemperatur, d. h. die Temperatur der Atmosphäre zwischen Kamera und Messobjekt.

  • Seite 319: Geschichte Der Infrarot-Technologie

    Geschichte der Infrarot- Technologie Vor nicht ganz 200 Jahren war der infrarote Teil des elektromagnetischen Spektrums noch gänzlich unbekannt. Die ursprüngliche Bedeutung des infraroten Spektrums, auch häufig als Infrarot bezeichnet, als Form der Wärmestrahlung war zur Zeit seiner Entdek- kung durch Herschel im Jahr 1800 möglicherweise augenfälliger als heute. Abbildung 32.1 Sir William Herschel (1738 –...
  • Seite 320 Geschichte der Infrarot-Technologie Punkt der maximalen Erwärmung schließlich weit hinter dem roten Bereich. Heute wird dieser Bereich "infrarote Wellenlänge" genannt. Herschel bezeichnete diesen neuen Teil des elektromagnetischen Spektrums als "ther- mometrisches Spektrum". Die Abstrahlung selbst nannte er manchmal "dunkle Wärme" oder einfach "die unsichtbaren Strahlen".
  • Seite 321 Geschichte der Infrarot-Technologie Abbildung 32.4 Samuel P. Langley (1834 – 1906) Nach und nach wurde die Empfindlichkeit der Infrarotdetektoren verbessert. Ein weiterer Durchbruch gelang Langley im Jahr 1880 mit der Erfindung des Bolometers. Es handelte sich dabei um einen dünnen geschwärzten Platinstreifen, der in einem Arm einer Wheat- stone-Brückenschaltung angeschlossen war und der infraroten Strahlung ausgesetzt so- wie an ein empfindliches Galvanometer gekoppelt wurde.

  • Seite 322: Theorie Der Thermografie

    Theorie der Thermografie 33.1 Einleitung Das Gebiet der Infrarotstrahlung und die damit zusammenhängende Technik der Ther- mografie ist vielen Benutzern einer Infrarotkamera noch nicht vertraut. In diesem Ab- schnitt wird die der Thermografie zugrunde liegende Theorie behandelt. 33.2 Das elektromagnetische Spektrum Das elektromagnetische Spektrum ist willkürlich in verschiedene Wellenlängenbereiche unterteilt, die als Bänder bezeichnet werden und sich jeweils durch die Methode zum Er- zeugen und Messen von Strahlung unterscheiden.

  • Seite 323: Plancksches Gesetz

    Eigenschaften werden allein durch die Temperatur der des Hohlraums bestimmt. Solche Hohlraumstrahler werden gemeinhin als Strahlungsquellen in Temperaturreferenzstan- dards in Labors zur Kalibrierung thermografischer Instrumente, z. B. einer FLIR Sy- stems-Kamera, verwendet. Wenn die Temperatur der Strahlung des schwarzen Körpers auf über 525 °C steigt, wird die Quelle langsam sichtbar, so dass sie für das Auge nicht mehr schwarz erscheint.

  • Seite 324: Wiensches Verschiebungsgesetz

    Theorie der Thermografie Es gilt: Spektrale Abstrahlung des schwarzen Körpers bei Wellenlänge λ λb Lichtgeschwindigkeit = 3 × 10 Plancksche Konstante = 6,6 × 10 Joule Sek Boltzmann-Konstante = 1,4 × 10 Joule/K Absolute Temperatur (K) eines schwarzen Körpers λ Wellenlänge (μm) Hinweis Der Faktor 10 wird verwendet, da die Spektralstrahlung in den Kurven in...

  • Seite 325: Stefan-Boltzmann-Gesetz

    Theorie der Thermografie bläulich weißes Licht abgibt, mit einem Spitzenwert der spektralen Abstrahlung, die in- nerhalb des unsichtbaren ultravioletten Spektrums bei der Wellenlänge 0,27 μm auftritt. Abbildung 33.5 Wilhelm Wien (1864 – 1928) Die Sonne (ca. 6000 K) strahlt gelbes Licht aus. Der Spitzenwert liegt in der Mitte des sichtbaren Lichtspektrums bei etwa 0,5 μm.

  • Seite 326: Nicht-Schwarze Körper Als Strahlungsquellen

    Theorie der Thermografie Gesamtstrahlung. Dies entspricht etwa der Strahlung der Sonne, die innerhalb des sicht- baren Spektralbereichs liegt. Abbildung 33.7 Josef Stefan (1835 – 1893) und Ludwig Boltzmann (1844 – 1906) Wenn wir die Stefan-Boltzmann-Formel zur Berechnung der von einem menschlichen Körper ausgestrahlten Leistung bei einer Temperatur von 300 K und einer externen Oberfläche von ca.
  • Seite 327 Theorie der Thermografie Generell gibt es drei Arten von Strahlungsquellen, die sich darin unterscheiden, wie sich die Spektralstrahlung jeder einzelnen mit der Wellenlänge ändert. • Ein schwarzer Körper, für den gilt: ε = ε = 1 λ • Ein grauer Körper, für den gilt: ε = ε...

  • Seite 328: Halb-Transparente Infrarotmaterialien

    Theorie der Thermografie Abbildung 33.9 Spektraler Emissionsgrad von drei Strahlertypen 1: Spektraler Emissionsgrad; 2: Wellen- länge; 3: Schwarzer Körper; 4: Grauer Körper; 5: Selektiver Strahler. 33.4 Halb-transparente Infrarotmaterialien Stellen Sie sich jetzt einen nicht-metallischen, halb-transparenten Körper vor, z. B. in Form einer dicken, flachen Scheibe aus Kunststoff.

  • Seite 329: Die Messformel

    Die Messformel Wie bereits erwähnt empfängt die Kamera beim Betrachten eines Objekts nicht nur die Strahlung vom Objekt selbst. Sie nimmt auch die Strahlung aus der Umgebung auf, die von der Objektoberfläche reflektiert wird. Beide Strahlungsanteile werden bis zu einem gewissen Grad durch die Atmosphäre im Messpfad abgeschwächt.
  • Seite 330 (Gleichung 3): Gleichung 3 wird nach U aufgelöst (Gleichung 4): Dies ist die allgemeine Messformel, die in allen thermografischen Geräten von FLIR Sy- stems verwendet wird. Die Spannungen der Formel lauten: Tabelle 34.1 Spannungen Berechnete Ausgabespannung der Kamera für einen Schwarzkör-...
  • Seite 331 5 Volt die entstehende Kurve der tatsächlichen Kurve mit einer Extrapolation von mehr als 4,1 Volt sehr ähnlich gewesen wäre, vorausgesetzt, der Kalibrierungsalgo- rithmus beruht auf Gesetzen der Strahlungsphysik, wie zum Beispiel der Algorithmus von FLIR Systems. Natürlich muss es für solche Extrapolationen eine Grenze geben. #T559880; r. AI/34197/35407; de-DE...
  • Seite 332 Die Messformel Abbildung 34.2 Relative Größen der Strahlungsquellen unter verschiedenen Messbedingungen (SW-Ka- mera). 1: Objekttemperatur; 2: Abstrahlung; Obj: Objektstrahlung; Refl: Reflektierte Strahlung; Atm: Atmo- sphärenstrahlung. Feste Parameter: τ = 0,88; T = 20 °C; T = 20 °C. refl Abbildung 34.3 Relative Größen der Strahlungsquellen unter verschiedenen Messbedingungen (LW-Ka- mera).

  • Seite 333: Emissionstabellen

    Emissionstabellen In diesem Abschnitt finden Sie eine Aufstellung von Emissionsdaten aus der Fachlitera- tur und eigenen Messungen von FLIR Systems. 35.1 Referenzen 1. Mikaél A. Bramson: Infrared Radiation, A Handbook for Applications, Plenum press, N.Y. 2. William L. Wolfe, George J. Zissis: The Infrared Handbook, Office of Naval Research, Department of Navy, Washington, D.C.
  • Seite 334 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Aluminium eloxiert, hellgrau, 0,97 stumpf 0,67 Aluminium eloxiert, schwarz, stumpf Aluminium eloxiert, schwarz, 0,95 stumpf Aluminium...
  • Seite 335 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Blech glänzend 20-50 0,04-0,06 Blech Weißblech 0,07 Blei glänzend 0,08 Blei nicht oxidiert, 0,05 poliert 0,63...
  • Seite 336 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Eisen und Stahl kaltgewalzt 0,09 mit rotem Rost 0,61-0,85 Eisen und Stahl bedeckt Eisen und Stahl oxidiert 0,74...
  • Seite 337 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Gold hochglanzpoliert 200-600 0,02-0,03 hochpoliert 0,02 Gold Gold poliert 0,018 Granit poliert 0,849 Granit 0,879 0,95-0,97...
  • Seite 338 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Kohlenstoff Holzkohlepulver 0,96 Kohlenstoff Kerzenruß 0,95 20-400 0,95-0,97 Kohlenstoff Lampenruß Krylon Ultra-flat Mattschwarz Raumtemperatur ≈...
  • Seite 339 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Lack Bakelit 0,83 Lack hitzebeständig 0,92 Lack schwarz, glän- 0,87 zend, auf Eisen gesprüht Lack schwarz, matt...
  • Seite 340 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Messing oxidiert 0,61 Messing oxidiert 0,04-0,09 Messing oxidiert 0,03-0,07 Messing oxidiert bei 600°C 200-600 0,59-0,61 Messing...
  • Seite 341 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Papier 4 verschiedene 0,92-0,94 Farben Papier beschichtet mit 0,93 schwarzem Lack Papier dunkelblau 0,84 Papier gelb...
  • Seite 342 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) rostfreier Stahl Typ 18-8, oxidiert 0,85 bei 800 °C Sand 0,60 0,90 Sand Sandstein poliert 0,909...
  • Seite 343 Emissionstabellen Tabelle 35.1 T: Gesamtspektrum; SW: 2–5 µm; LW: 8–14 µm, LLW: 6.5–20 µm; 1: Material; 2: Spezifizierung; 3:Temperatur in °C; 4: Spektrum; 5: Emissionsgrad: 6:Referenz (Forts.) Wolfram Faden 3.300 0,39 Ziegel Aluminiumoxid 0,68 Ziegel Dinas-Silizium- 1000 0,66 oxid, Feuerfestprodukt 1.100 0,85 Ziegel...
  • Seite 344 A note on the technical production of this publication This publication was produced using XML — the eXtensible Markup Language. For more information about XML, please visit http://www.w3.org/XML/ A note on the typeface used in this publication This publication was typeset using Linotype Helvetica™ World. Helvetica™ was designed by Max Miedinger (1910–1980) LOEF (List Of Effective Files) T501011.xml;...
  • Seite 346 Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions. Publ. No.: T559880...

Diese Anleitung auch für:

T600bxT630T610T630scT640T640bx ... Alle anzeigen

Inhaltsverzeichnis
