Anbauanleitung; Anschluss - Amazone AMATRON + Betriebsanleitung

3

Anbauanleitung

3.1

Anschluss

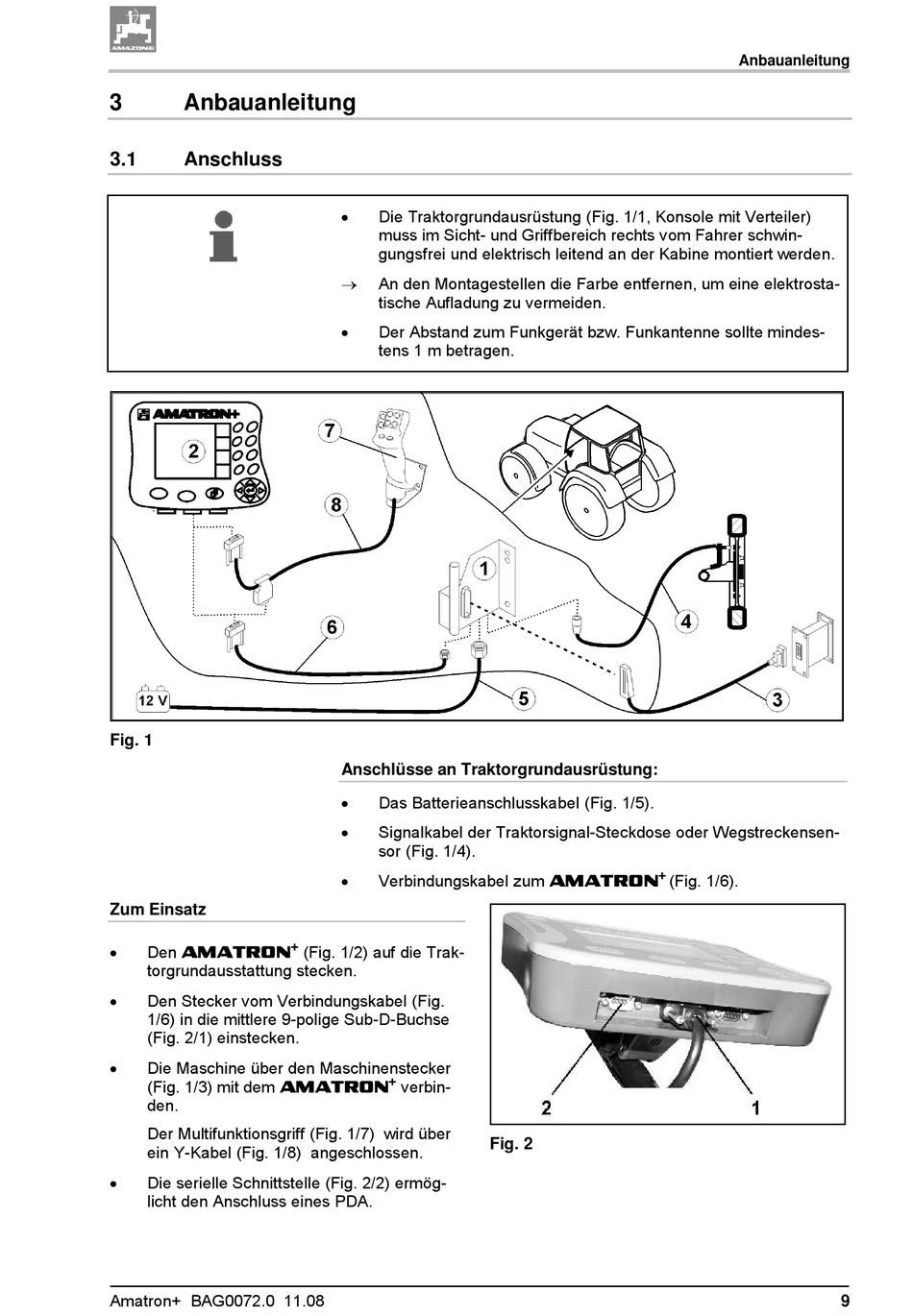

Fig. 1
Zum Einsatz

Den AMATRON
torgrundausstattung stecken.

Den Stecker vom Verbindungskabel (Fig.
1/6) in die mittlere 9-polige Sub-D-Buchse
(Fig. 2/1) einstecken.

Die Maschine über den Maschinenstecker
(Fig. 1/3) mit dem AMATRON
den.
Der Multifunktionsgriff (Fig. 1/7) wird über
ein Y-Kabel (Fig. 1/8) angeschlossen.

Die serielle Schnittstelle (Fig. 2/2) ermög-
licht den Anschluss eines PDA.
Amatron+ BAG0072.0 11.08

Die Traktorgrundausrüstung (Fig. 1/1, Konsole mit Verteiler)
muss im Sicht- und Griffbereich rechts vom Fahrer schwin-
gungsfrei und elektrisch leitend an der Kabine montiert werden.

An den Montagestellen die Farbe entfernen, um eine elektrosta-
tische Aufladung zu vermeiden.

Der Abstand zum Funkgerät bzw. Funkantenne sollte mindes-
tens 1 m betragen.
Anschlüsse an Traktorgrundausrüstung:

Das Batterieanschlusskabel (Fig. 1/5).

Signalkabel der Traktorsignal-Steckdose oder Wegstreckensen-
sor (Fig. 1/4).

Verbindungskabel zum AMATRON
+
(Fig. 1/2) auf die Trak-
+
verbin-
+
Fig. 2
Anbauanleitung
(Fig. 1/6).
9
