WR 3M

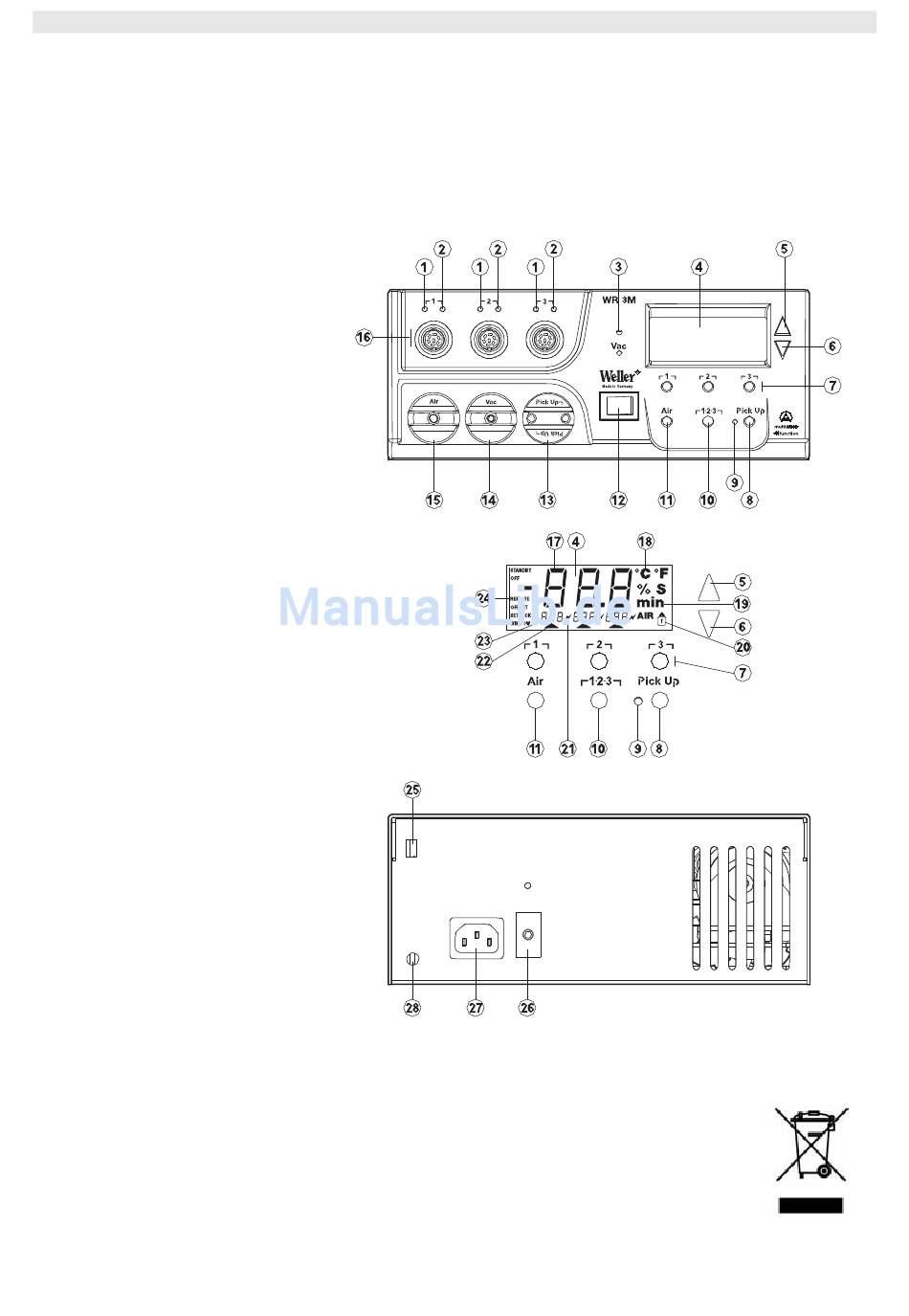

Esquema del aparato

1 LED selección de canal
2 LED control óptico de
regulación
3 LED vacío
4 Pantalla
5 Tecla UP
6 Tecla DOWN
7 Teclas de selección de
canal/temperatura
┌ 1 ┐, ┌ 2 ┐,┌ 3 ┐
8 Inicio/parada Pick-Up
9 Indicación de estado LED
Pick-Up
10 ┌ 1·2·3 ┐ selección de canal
11 Tecla de ajuste de aire
caliente (Air)
12 Interruptor de red
13 Conexiones de Pick-Up
14 Conexión de vacío (Vac)
15 Conexión de aire caliente
(Air)
16 Hembrillas de conexión para
la herramienta de soldar
canal ┌ 1 ┐, ┌ 2 ┐,┌ 3 ┐
17 Indicación de temperatura
18 Símbolo de temperatura
19 Funciones de tiempo
20 Bloqueo
21 Control óptico de regulación
22 Indicación de la selección de
canal
23 Indicación de la temperatura
fija
24 Indicación de funciones
especiales
25 Interfaz USB
26 Fusible de red
27 Conexión de red
28 Hembrilla de compensación
de potencial
