Inhaltszusammenfassung für Cooper Hand Tools Weller WRK
Seite 1

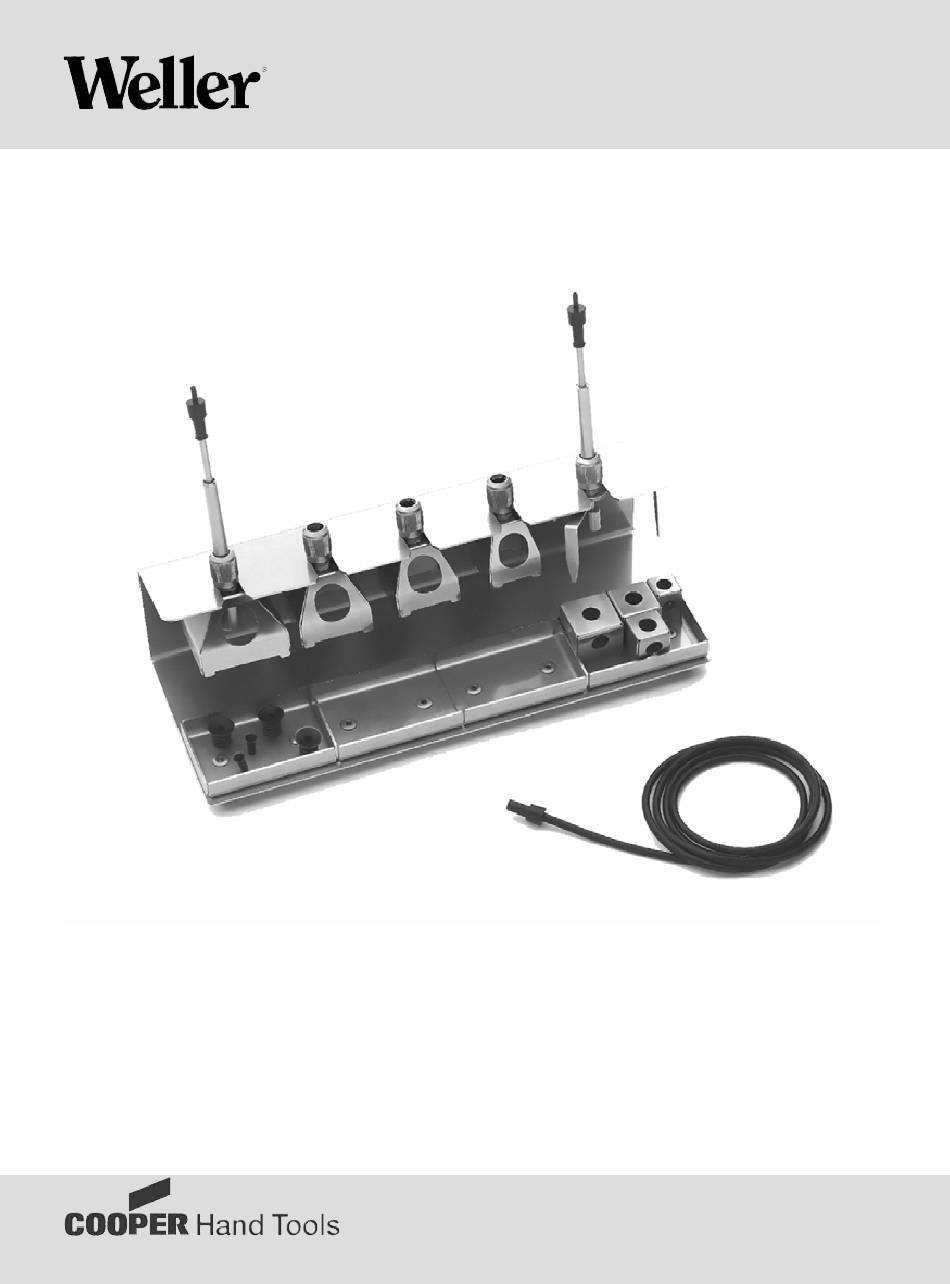

Betriebsanleitung - Operating Instructions - Mode d'emploi - Istruzioni per l'uso - Manual de uso - Manual do utilizador - Gebruiksaanwijzing - Instruktionsbok - Betjeningsvejledning - Käyttöohjeet - Οδηγίες Λειτουργίας- Kullanım kılavuzu - Návod k použití - Instrukcja obsługi - Üzemeltetési utasítás - Návod na používanie - Navodila za uporabo - Kasutusjuhend - Lietosanas instrukcija - Naudojimo instrukcija 005 57 056 00 / 04.2007...
Seite 3
WRK – Operating Instructions Deutsch English Français Italiano Español Português Nederlands Svenska Dansk Suomi Eλληvık Türkçe Česky The data specified above only serve to describe the product. No statements Polski concerning a certain condition or suitability for a certain application can be derived from our information.
9 Entsorgung ................8 10 Garantie ..................8 1 Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf des Weller WRK erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.
− Je 3 Saugeinsätze für Ø 4,5 mm und Ø 10 mm − 2 Vakuumschläuche mit Anschlussnippel − Betriebsanleitung WRK Entlötset 4 Beschreibung WRK Das Weller WRK Entlötset optimiert den Entlötvorgang und ermöglicht Chipbauteile während des Entlötens präzise und schonend aufzunehmen. Mit Hilfe der verschiedenen Reflow-Düsen kann der Ablöse- und Aufnahmevorgang für jede Bauteilgöße zwischen 3 mm und 30 mm...
5 WRK in Betrieb nehmen Verletzungsgefahr durch falsch angeschlossenen WARNUNG! Vakuumschlauch. Bei falsch angeschlossenem Vakuumschlauch kann nach Betätigen des HAP heiße Luft und flüssiges Lötzinn austreten und zu Verletzungen führen. Schließen Sie den Vakuumschlauch niemals am „Air“-Nippel Hinweis Beachten Sie auch die Betriebsanleitung Ihres Steuergeräts. 1.
5.2 Dreibein montieren 1. Pick-Up (Ø 4,5 mm) auf richtigen Sitz der Bauteile (Spannhülse (5), Markierungsring (7) und Saugeinsatz mit Hitzeschild (10)) überprüfen. 2. Dreibein (4) am Pick-Up (6) mit Hilfe der Spannhülse (5) verschrauben. Sie können das so montierte Pick-Up (Ø 4,5 mm) mit kleiner Reflow- Düse (A) oder ohne Reflow-Düse (B) verwenden.
6.2 Pick-Up vorbereiten 1. Pick-Up mit montierter Reflow-Düse oder mit dem Dreibein vorsichtig über dem Werkstück positionieren. 2. Pick-Up vorsichtig bis auf 3-5 mm über das Werkstück herunterdrücken (1) ohne dieses zu beschädigen. 3. Vakuum am Steuergerät einschalten und Bauteil ansaugen. 4.
1. Pick-Up über dem Werkstück positionieren (siehe 6.1) und Entlöten vorbereiten (siehe 6.2). . Heißluftwerkzeug seitlich durch die dafür vorgesehene Düsenöffnung an das Werkstück heranführen und betätigen bis sich das Werkstück ablöst und durch den Pick-Up-Stutzen angehoben wird. Markierungsring befindet sich nun in oberer Position. .
