TSC 39-0000015-10LF Kurzinstallationsanleitung

Kurzinstallationsanleitung

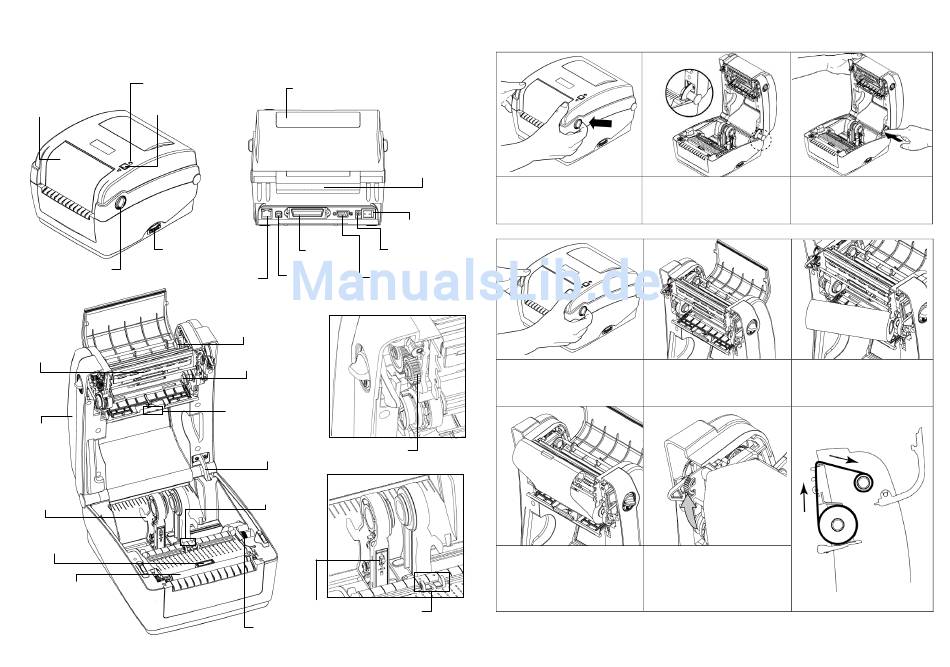

Drucker – Übersicht
LED-Indikator
Farbbandabdeckung
Vorschubtaste
SD-Kartensteckplatz
Obere
Abdeckung-Freigabe
Netzwerkschnittstelle
hebel
Druckkopf
Obere
Abdeckung
Medienhalter
Blackmark-Sensor
Ausgabewalze
Mediensichtfenster
Centronics-
Stromanschluss
Schnittstelle
USB-
RS-232C-
Schnittstelle
Schnittstelle
Folienaufwicklungr
Folienabwicklung
Lückensensor
(Empfänger)
Aufwickelzahnrad
Abdeckungssperre
Lückensensor
(Sender)
Medienhaltersperre
Medienführungen
Einstellknopf für Etikettenbreite
Obere Abdeckung öffnen/schließen
Endlospapierzuführung
(1) Öffnen Sie die obere
Druckerabdeckung, indem Sie die
Nasen an beiden Seiten nach vorne
ziehen. Anschließend heben Sie die
Abdeckung bis zum Anschlag an.
Ein-/Ausschalter
Farbband einlegen
(1) Öffnen Sie die obere
Druckerabdeckung, indem Sie die
Hebel an beiden Seiten nach vorne
ziehen. Anschließend heben Sie die
Abdeckung bis zum Anschlag an.
(4) Befestigen Sie das Band mit einem
Stückchen Klebeband an der
Aufwickelwalze, setzen Sie die
Walze in die Aufwicklungshalterung
ein.
Seite 1 von 2
(2) Eine Sperre am hinteren Teil der (3) Zum Schließen halten Sie die
Abdeckung greift in das Unterteil und obere Abdeckung nach hinten
hält die Abdeckung offen. geneigt und lösen die Sperre vom
Unterteil. Schließen Sie die obere
Abdeckung sanft.
(2) Öffnen Sie die Farbbandabdeckung. (3) Setzen Sie das Farbband mit der
rechten Seite zuerst in die
Halterung ein. Setzen Sie das
Band auf der linken Seite in die
Zähne ein.
* Farbbandpfad
(5) Drehen Sie das Aufwickelzahnrad,
bis der Kunststoffvorlauf fest
aufgewickelt ist und der schwarze
Teil des Bandes am Druckkopf
anliegt. Schließen Sie
Farbbandabdeckung und obere
Abdeckung.
