4. Um ein vereinfachtes Messverfahren anzuwenden gehen Sie bitte wie folgt vor:

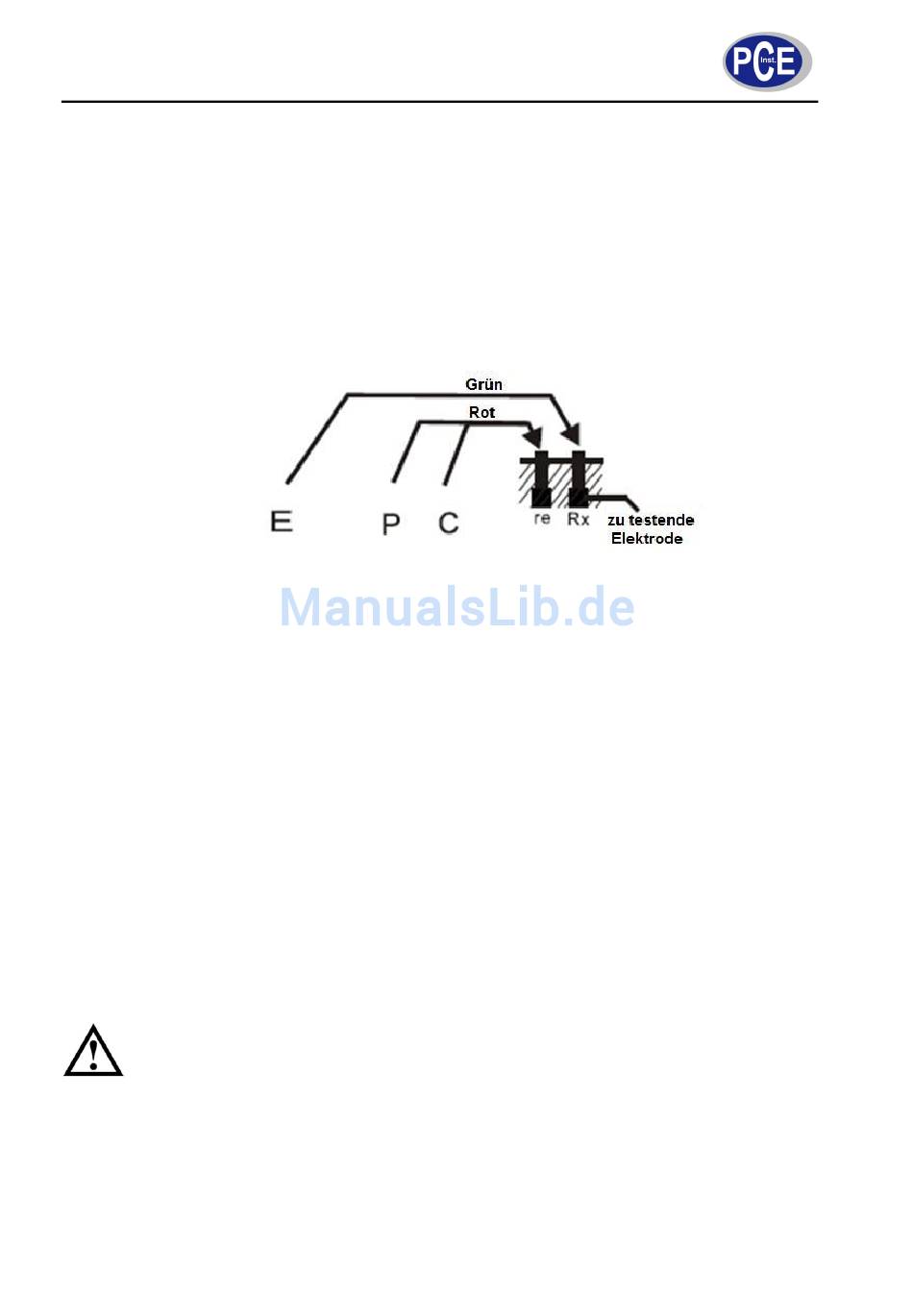

(1) Diese Methode empfiehlt sich dort wo der Erdwiderstand höher als 10 Ω ist und dort wo es
nicht möglich ist Hilfselektroden in den Boden zu treiben. Ein Näherungswert kann durch das
Zweileiter-System ermittelt werden welches in der untenstehenden Abbildung zu sehen ist.
(2) Bringen Sie den Messfunktionsschalter in die Position „EARTH VOLTAGE" und drücken Sie
die „TEST"-Taste. Vergewissern Sie sich dass die Erderspannung weniger als 10 V beträgt.
(3) Stellen Sie den Messfunktionsschalter zuerst auf den Messbereich 200 Ω, drücken Sie die
„TEST"-Taste und lesen Sie den Messwert ab. Falls das Display „1" (Messbereich überschrit-
ten) anzeigt, wechseln Sie auf den Bereich 2000 Ω und lesen Sie den Wert ab.
(4) Der abgelesene Wert (Re) ist ein ungefährer Erdwiderstandswert. Bei dieser Messung müs-
sen die Prüfleitungen P und C vor Messbeginn nicht kurzgeschossen werden, da die speziel-
le beiliegende Prüfleitung verwendet wird, welche bereits eine Verbindung beider Anschlüsse
aufweist (rotes Prüfleitung, siehe Abbildung )
(5) Tatsächlicher Erdungswiderstand
DC/AC- Spannungsmessung
1. Stellen Sie den Messfunktionsschalter auf den DC/AC Messbereich (1000 V DC, bzw. 750 V AC)
ein.
2. Stecken Sie die schwarze Prüfleitung in den negativen Anschluss COM.
3. Stecken Sie die rote Prüfleitung in den positiven Anschluss V.
4. Kontaktieren Sie die Spitze der schwarzen Prüfleitung mit der negativen Seite des Stromkreises.
5. Kontaktieren Sie die Spitze der roten Prüfleitung mit der positiven Seite des Stromkreises.
6. Lesen Sie den Spannungswert im Display ab.
Hinweis: Sollte die Polarität vertauscht sein, steht ein Minuszeichen vor dem Messwert.
Widerstandsmessung
Warnung: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der
Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles.
1. Stellen Sie den Messfunktionsschalter auf den Messbereich 200 kΩ ein.
2. Stecken Sie die schwarze Prüfleitung in den negativen Anschluss COM.
3. Stecken Sie die rote Prüfleitung in den positiven Anschluss Ω
4. Kontaktieren Sie die Spitzen der Prüfleitungen mit dem zu testenden Bauteil / Stromkreis.
5. Lesen Sie den Widerstandswert im Display ab.
BETRIEBSANLEITUNG
RX
= Abgelesener Wert – Erdwiderstand der Erdelektrode
=
Re
-
6
