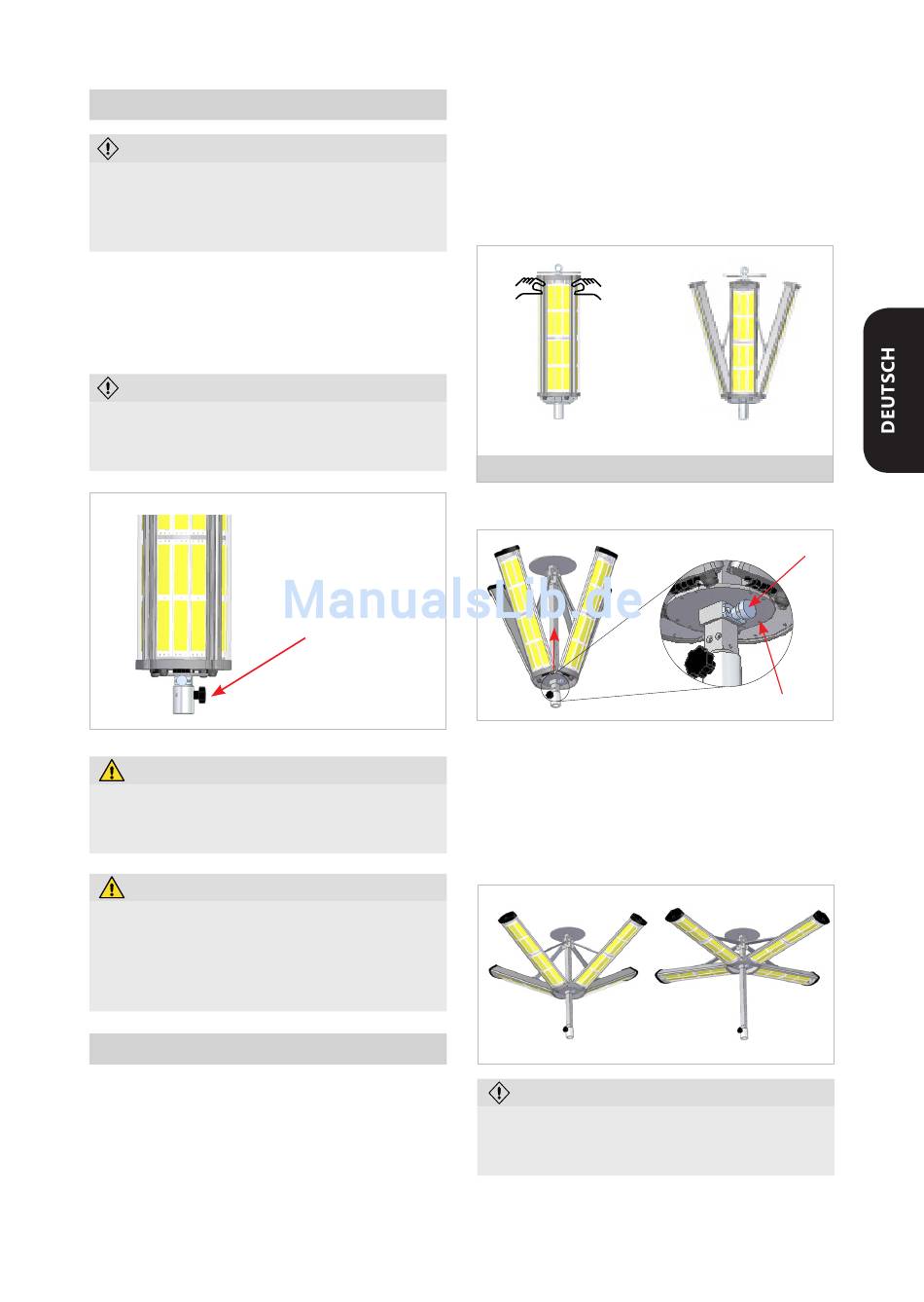

Installation (als Stativ-/Mastleuchte)

VORSICHT!
Die ALDEBARAN 360 GRAD FLEX erfordert zum
®
einwandfreien Betrieb Raum-/Umgebungsluft. Die
Leuchte muss freistehend mit mindestens 0,5m
Abstand zu allen Seiten installiert werden.
Die Leuchte kann auf diversen Mast-/Stativsystemen
betrieben werden. Hierzu steht eine Mastaufnahme
an der Leuchte zur Verfügung. Die Aufnahme ist für
einen DIN-Bolzen (d=30mm) geeignet.
VORSICHT!
Vergewissern Sie sich, dass Ihr eingesetztes Mast-/
Stativsystem für das Gewicht der Leuchte ausgelegt
ist.
WARNUNG! Verletzungsgefahr!
Fixieren Sie unbedingt die Leuchte mittels Stern-
griff nach dem Aufsetzen auf Ihr Mast- / Stativsys-
tem. So vermeiden Sie Unfälle.
WARNUNG! Stolpergefahr!
Verlegen Sie die Kabel so, dass keine Stolperfallen
entstehen und sie vor mechanischen Beschädi-
gungen, wie Abreißen oder Überfahren, geschützt
sind. Befestigen Sie die Kabel falls erforderlich mit
Klebeband oder Kabelbindern.

Ausrichten der Module

Die ALDEBARAN 360 GRAD FLEX Leuchte besitzt
®
4 einzelne Leuchtmodule die sich mittels Mechanik
auf die Anforderungen des Arbeitsplatzes einstellen
lassen.
Hierzu lassen sich die Module nach Entsperren auf
die gewünschte Position zwischen 0-70° Neigung in
mehreren Stufen verstellen.
1.
2.
Sterngriff
Um die Leuchte in die gewünschte Neigung zu
bringen (8-fach Rasterung), ziehen Sie den unteren
Rastbolzen und verschieben die Grundplatte nach
oben, bis die Module die gewünschte Neigung
erreichen. Zum Feststellen der eingestellten Position
muss der Rastbolzen in die vorgegebenen Bohrungen
einrasten.
Der Rastbolzen muss in der gewünschten Position
einrasten. So vermeiden Sie Unfälle und Verlet-
zungen.

Module entsperren

Bevor Sie die Leuchte in der Neigung verstellen
können (8-fach Rasterung), müssen die mag-
netisch verriegelten Module entsperrt werden,
fassen Sie hierzu jedes einzelne Leuchtmodul
mit beiden Händen seitlich an und ziehen es
zum Körper.
Bild 1 (Transportmodus)

Leuchte in der Neigung verstellen

VORSICHT! Verletzungsgefahr!
Bild 2
unterer Rastbolzen
Grundplatte
5
