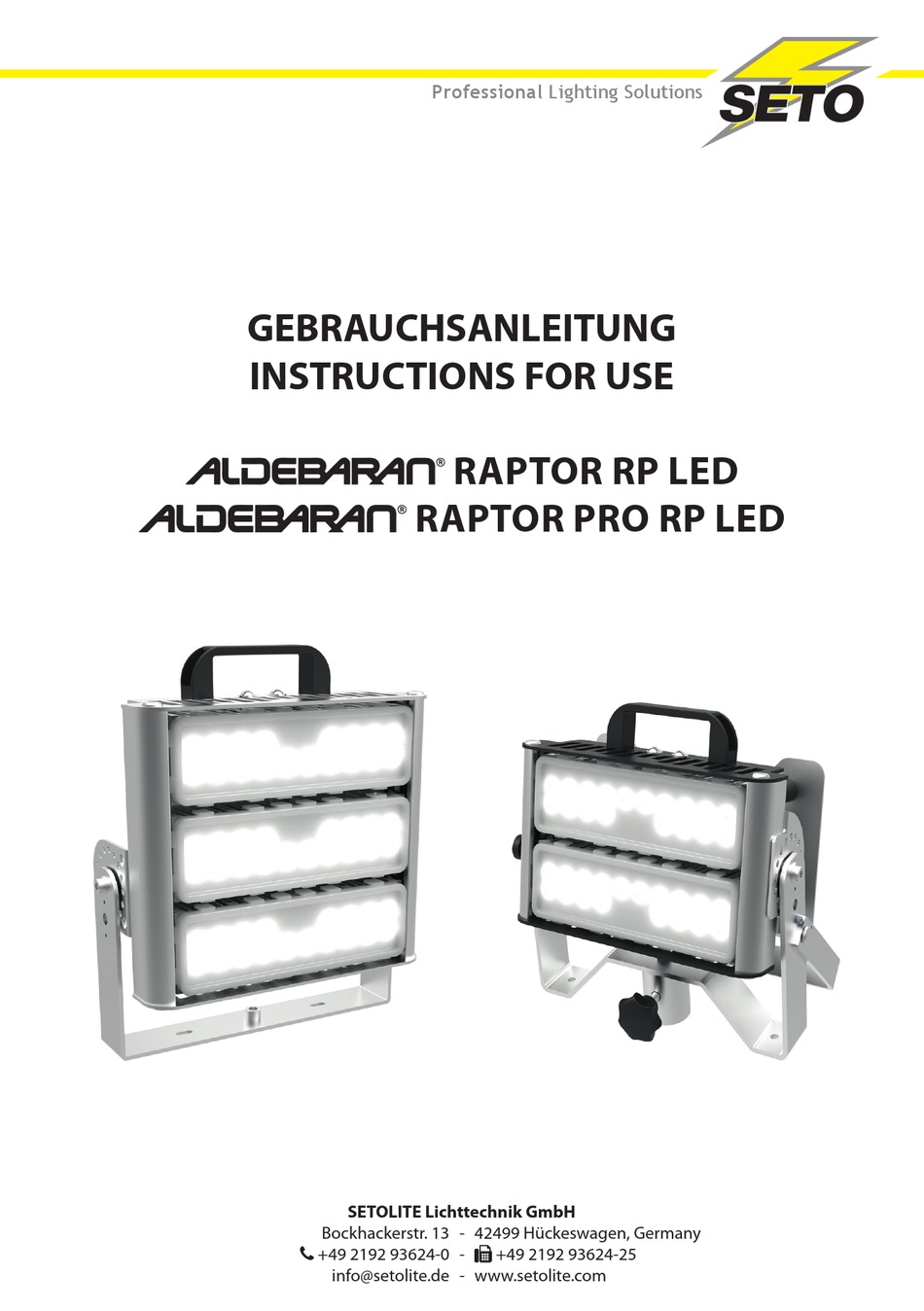

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE RAPTOR RP LED RAPTOR PRO RP LED SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Bedienelemente Inbetriebnahme Installation 4 – 5 Betrieb 1. Vertikale Verstellung 2. Aufstellen zum Betrieb am Boden 3. Installation bei Betrieb im Stativ-/ Mastsystem Störung Reinigung und Pflege Wartung und Instandsetzung Entsorgung Rücknahme von Altgeräten Technische Daten... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Seite 4: Bedienelemente
Bedienelemente (A) Tragegriff (B) Vertikale Verstellung (Rastbolzen) (C) Anschlussleitung mit Netzstecker (D) Bügel (E) Kabelwicklung (nur RAPTOR PRO RP LED) (F) Standfuß (nur RAPTOR PRO RP LED) (G) Standbügel (H) Sterngriff Inbetriebnahme Der ALDEBARAN® RAPTOR RP / PRO LED wird prinzipiell anschlussfertig mit Zuleitung und Stecker ausgeliefert. Der LED-Strahler ist nur an Wechselstrom –... -
Seite 5: Betrieb
HINWEIS! Zubehör Bolzenaufnahme, Art.-Nr. 1410960004 (optionales Zubehör), wird für den Einsatz in Verbindung mit Stativ-/ Mastsystem benötigt, welche zur Aufnahme einen DIN-Bolzen verwenden (nur ALDEBARAN® RAPTOR RP LED). Beim ALDEBARAN® RAPTOR PRO RP LED ist die Bolzenaufnahme (Art.-Nr. 1410960012 [kurz]) bereits integriert. Elektrischer Anschluss Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose. -
Seite 6: Störung
3. Installation bei Betrieb mit Stativ-/ Mastsystemen LED-Strahler mithilfe der Bolzenaufnahme mit dem Stativ / Mast verbinden. Mittels Sterngriff (H) den ALDEBARAN® RAPTOR (PRO) RP LED arretieren. Vor Ausfahren des Mastes ist die Anschlussleitung vollständig abzuwickeln. Kabelwicklung (nur ALDEBARAN® RAPTOR PRO RP LED) Mittels rückseitig integrierter Kabelwicklung lässt sich die Anschlussleitung aufwickeln. -
Seite 7: Wartung Und Instandsetzung
Wartung und Instandsetzung Die LED-Strahler ALDEBARAN® RAPTOR RP / PRO LED wurden als wartungsfrei konzipiert. Es sind daher keine War- tungsarbeiten notwendig. Das Produkt ist reparaturfähig. Einzelne Komponenten können im Bedarfsfall durch eine Fachkraft ausgetauscht bzw. instand gesetzt werden. Entsorgung Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer- den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. - Seite 8 ALDEBARAN® RAPTOR RP LED RP2000 LED RP3000 LED RP2000 LED 12 - 24 V Elektrische Daten Eingangsspannung 100 bis 240 V AC 10,5 bis 35 V DC Frequenz 50 / 60 Hz – Leistungsaufnahme ca. 150 W 220 W 120 W Schutzklasse Lichttechnische Daten Leuchtmittel...
-
Seite 9: Erp-Daten (2019/2020-Eu)
Lieferumfang: Leuchte mit Zuleitung und Bedieneinheit ErP-Daten (2019/2020-EU) Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® RAPTOR RP500 LED Dieser LED-Strahler enthält Lichtquellen der Energie- effizienzklasse E. SETOLITE Lichttechnik GmbH Die Lichtquellen dieses LED- Strahlers dürfen nur vom 1410911284 Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar... - Seite 10 Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® RAPTOR RP2000 LED Diese LED-Strahler enthalten • ALDEBARAN® RAPTOR RP3000 LED Lichtquellen der Energie- • ALDEBARAN® RAPTOR PRO RP2000 LED effizienzklasse D. Enthaltene Leuchtmittel: RAPTOR RP2000 LED RAPTOR RP3000 LED RAPTOR PRO RP2000 LED 1410911240 (5.000 K, 60°) 1410911267 (5.000 K, 40°) Die Lichtquellen dieser...
-
Seite 11: Raptor Pro Rp Led
Table of contents Validity of instructions Before use Symbols in the instructions Warranty Safety information Field of application Controls Initial operation Installation 13 – 14 Handling 14 – 15 1. Vertical adjustment 2. Setting up for operation on the ground 3. -
Seite 12: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality LED spotlight was built according to the rules of technology. The LED spotlight was built, tested and delivered in proper condition. -
Seite 13: Controls
Controls (A) Carrying handle (B) Vertical adjustment (locking bolt) (C) Connecting line with mains plug (D) Bracket (E) Cable winding (only RAPTOR PRO RP LED) (F) Standing foot (only RAPTOR PRO RP LED) (G) Standing bracket (H) Star grip Initial operation The ALDEBARAN®... -
Seite 14: Handling
INFORMATION! Accessory bolt receiver, item no. 1410960004 (optional accessory), is needed for operation in connection with stand / mast system which need a DIN bolt for reception (only ALDEBARAN® RAPTOR RP LED). With the ALDEBARAN® RAPTOR PRO RP LED, the bolt reception (item no. 1410960012 [short]) is already integrated. Electric connection Connect the mains plug of the connecting cable to your mains connection socket. -
Seite 15: Installation For Operation With Tripod / Mast Systems
3. Installation for operation with tripod / mast systems Connect the LED spotlight to the tripod / mast using the bolt holder. Lock the ALDEBARAN® RAPTOR (PRO) RP LED with the star grip (H). Before extending the mast, the connecting cable must be completely unwound. -
Seite 16: Maintenance And Repair
Maintenance and repair The LED spotlight ALDEBARAN® RAPTOR RP / PRO LED was designed to be maintenance-free. Therefore no maintenance work is necessary. The product is repairable. If necessary, individual components can be replaced or repaired by a specialist. Disposal At the end of its useful life, this product must not be disposed of with normal household waste, but must be taken to a collection point for the recycling of electrical and electronic equipment. - Seite 17 ALDEBARAN® RAPTOR RP LED Type RP2000 LED RP3000 LED RP2000 LED 12 - 24 V Electrical data Input voltage 100 to 240 V AC 10,5 to 35 V DC Frequency 50 / 60 Hz – Power consumption approx. 150 W 220 W 120 W Protection class...
-
Seite 18: Erp Data (2019/2020-Eu)
Lieferumfang: Leuchte mit Zuleitung und Bedieneinheit ErP data (2019/2020-EU) Product / model Luminant / control gear EPREL • ALDEBARAN® RAPTOR RP500 LED This LED spotlight contain light sources of energy efficiency class E. SETOLITE Lichttechnik GmbH The light sources of this LED spotlight may only be used by 1410911284 the manufacturer or a service... - Seite 19 Product / model Luminant / control gear EPREL • ALDEBARAN® RAPTOR RP2000 LED These LED spotlights contain • ALDEBARAN® RAPTOR RP3000 LED light sources of energy efficiency • ALDEBARAN® RAPTOR PRO RP2000 LED class D. Included luminants: RAPTOR RP2000 LED RAPTOR RP3000 LED RAPTOR PRO RP2000 LED 1410911240 (5,000 K, 60°)
- Seite 20 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
