Inhaltszusammenfassung für Seto ALDEBARAN CRANEMASTER AC1350 LED

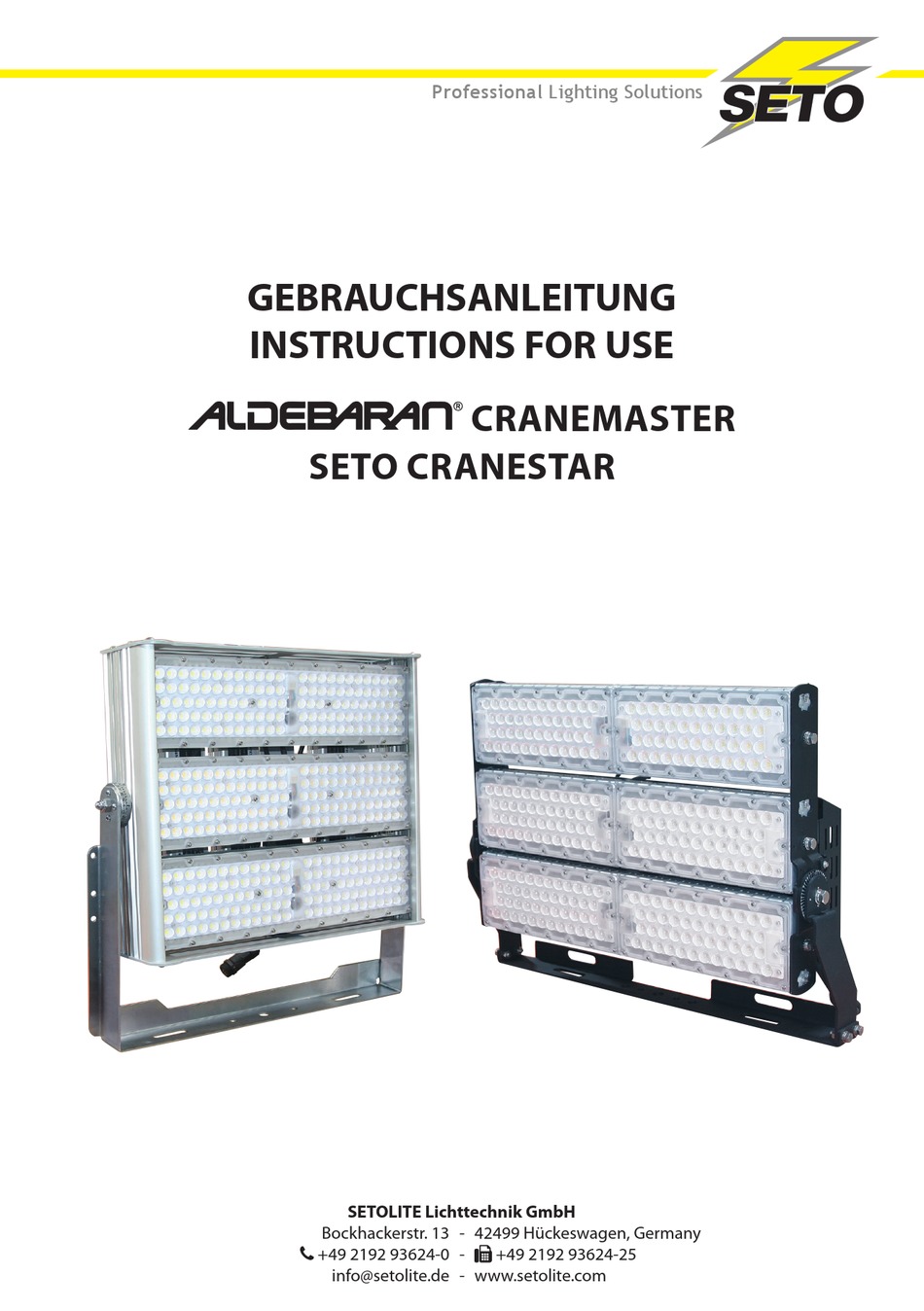

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE CRANEMASTER SETO CRANESTAR SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
9 – 10 Gültigkeit der Anleitung Diese Gebrauchsanleitung ist gültig für Leuchten der Serien ALDEBARAN® CRANEMASTER SETO CRANESTAR Typenbezeichnung und Artikelnummer entnehmen Sie bitte dem Typenschild. WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN UND AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN • Das Nichtbeachten dieser Gebrauchsanleitung kann zu Verletzungen oder Beschädigungen führen. -
Seite 3: Symbole Der Anleitung
Garantie reparaturen werden nur durch den Hersteller ausgeführt. Anwendungsbereich ALDEBARAN® / SETO LED-Kranstrahler sind als Außen beleuchtung für Industrie und Baugewerbe, vorzugsweise zur Verwendung an Baukränen, einsetzbar. ALDEBARAN® / SETO LED-Kranstrahler sind konzipiert, um Ihnen eine optimale Beleuchtung direkt am Arbeitsplatz bereitzustellen. -
Seite 4: Bedienelemente
(LED-Kranstrahler) (E) U-Profil zum Aufsetzen auf Kran-Gerüst (F) Sicherungsbolzen mit Sicherheits-Klappsplint (G) Montage-Löcher für Strahler Rückseite Strahler SETO Krangestell (Typ „T-P“) SETO Krangestell ‘SLIM‘ [a] Zuleitung mit montiertem Stecker (IP68) [b] Zuleitung mit montiertem CEE-Stecker 16 A, 400 V (IP67) -
Seite 5: Inbetriebnahme
Inbetriebnahme Der LED-Kranstrahler wird anschlussfertig für Wechselstrom ausgeliefert. Die LED-Kranstrahler ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Steckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Ener- gieversorger oder Ihre Elektrofachkraft. -
Seite 6: Ausrichtung
Zur vertikalen Verstellung des LED-Kranstrahlers öffnen Sie die Schraube / Mutter und neigen Sie den LED-Kranstrahler in die gewünschte Position. Die Neigung kann in mehreren Stufen verstellt werden. Nach Einstellung des Winkels die Schraube / Mutter wieder festziehen. ALDEBARAN® CRANEMASTER SETO CRANESTAR... -
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose. Mit dem Verbinden an das Versor- gungsnetz ist der Strahler in Betrieb. HINWEIS! Steckvorrichtungen mit Schutzart IP67 verfügen über ein Bajonettsystem. Drehen Sie zur Erreichung des Schutzgrades die Bajonettringe fest zu. Störung Fehler Mögliche Ursache... -
Seite 8: Technische Daten
560 x 645 x 145 mm 625 x 645 x 145 mm 700 x 645 x 145 mm Gewicht 17 kg 21 kg 27 kg SETO CRANESTAR Elektrische Daten 230 V AC Eingangsspannung 230 / 400 V AC Frequenz 50 / 60 Hz Leistungsaufnahme ca. -
Seite 9: Erp-Daten (2019/2020-Eu)
ErP-Daten (2019/2020-EU) Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® CRANEMASTER AC1350 LED Diese LED-Kranstrahler enthalten • ALDEBARAN® CRANEMASTER AC2000 LED eine Lichtquelle der Energieeffizienz- • ALDEBARAN® CRANEMASTER AC2800 LED klasse C. Enthaltene Leuchtmittel: AC1350 LED AC2000 LED AC2800 LED 1410911422 (5.700 K) 1410911423 (4.000 K) Die Lichtquellen dieser LED-Kranstrahler... - Seite 10 Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • SETO CRANESTAR 12K Diese LED-Kranstrahler enthalten • SETO CRANESTAR 20K eine Lichtquelle der Energie- • SETO CRANESTAR 24K effizienzklasse C. • SETO CRANESTAR 28K Die Lichtquelle dieser LED- SETOLITE Lichttechnik GmbH 1410911420...
- Seite 20 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
