3. INSTALLATION
Die zirkulierende Luft muss für jedes Gerät mehr als 350 m
Maßzeichnung der Außenabmessungen (siehe Abb. 2-3, Abb. 2-4).
3.1 Wasserleitungssystem
Wasserein- oder -auslassrohre: Das Gewinde am Wasserein- und
-auslass ist RC3/4" Außengewinde. Die Rohre müssen ausreichend
wärmegedämmt sein.
1) Installation der Rohrleitung für das PTR-Ventil: Das Gewinde am
Ventilanschluss ist ein RC3/4" Außengewinde. Nach der Installation
muss überprüft werden, ob das Ablassrohr offen verlegt ist.
ACHTUNG
Wasserleitungssystem wie in der obigen Abbildung. Bei der Installa-
tion an einem Ort, an dem die Außentemperatur unter den Gefrier-
punkt sinken kann, müssen alle wasserleitenden Komponenten
gegen Kälte isoliert werden.
Der Griff des PTR-Ventil muss einmal alle 6 Monate herausgezogen
werden, um sicherzustellen, dass das Ventil nicht klemmt. Gehen
Sie bei Arbeiten am Ventil vorsichtig vor, um
Verbrühungen durch Heißwasser zu vermeiden.
Das Ablassrohr muss gut isoliert werden,
um ein Einfrieren des Wassers im Rohr bei
kaltem Wetter zu verhindern.
WARNUNG
● Das PTR-Ventil darf nicht demontiert werden.
● Das Ablassrohr darf nicht blockiert werden.
Es kann zu Explosionen und Verletzungen führen, falls die
obigen Anweisungen nicht eingehalten werden.
EXPLOSION
Installations- und Betriebsanleitung
4
Oberer
Kondensatauslass
Unterer
Kondensatauslass
PTR-Ventil
Anodenstab
Anodenstab
Ablassrohr
Boilerablass
/h betragen. Stellen Sie sicher, dass der Installationsraum ausreichend ist.
3
Wasserauslass
1-Weg-Ventil
Wassereinlass
Ausgleichsbehälter für Boiler
2) Installation des 1-Weg-Ventils: Das Gewinde des 1-Weg-Ventils im
Zubehör ist ein RC3/4" Gewinde. Das Ventil verhindert, dass das
Wasser rückwärts fließt
3) Wenn das Wasserleitungssystem fertiggestellt ist, öffnen Sie das
Kalt-Wassereinlassventil und das Warm-Wasserauslassventil und
beginnen Sie, den Boiler zu spülen. Wenn das Wasser ruhig aus dem
Wasserauslassventil (Leitungswasserauslass) fließt und der Boiler
voll ist, schließen Sie alle Ventile und überprüfen Sie die Rohrleitung
auf Leckagen.
4) Falls der Einlasswasserdruck unter 0,15 MPa (1,5 bar) liegt, muss
eine Pumpe am Wassereinlass zur Drucksteigerung installiert
werden.
Für einen sicheren Betrieb des Boilers bei einem Wasserversor-
gungsdruck über 0,65 MPa (6,5 bar) muss ein Druckminderventil in
der Wassereinlassleitung installiert werden.
5) Kondensat kann aus dem Gerät austreten, falls das Ablassrohr
verstopft ist oder das Gerät in einer Umgebung mit hoher Luftfeuchtig-
keit arbeitet. Dann wird eine Ablassauffangwanne empfohlen, wie in
Griff
der folgenden Abbildung gezeigt:
Ablassrohr
Max. 22 mm
Verbraucher
Temp.
Begrenzungsventil
Hinweis:
Das Temperaturbegren-
zungsventil ist am
Warmwasserhahn
erforderlich.
Absperrventil
(falls erforderlich)
50 mm größer als der
Durchmesser des Geräts
Leitungswasser

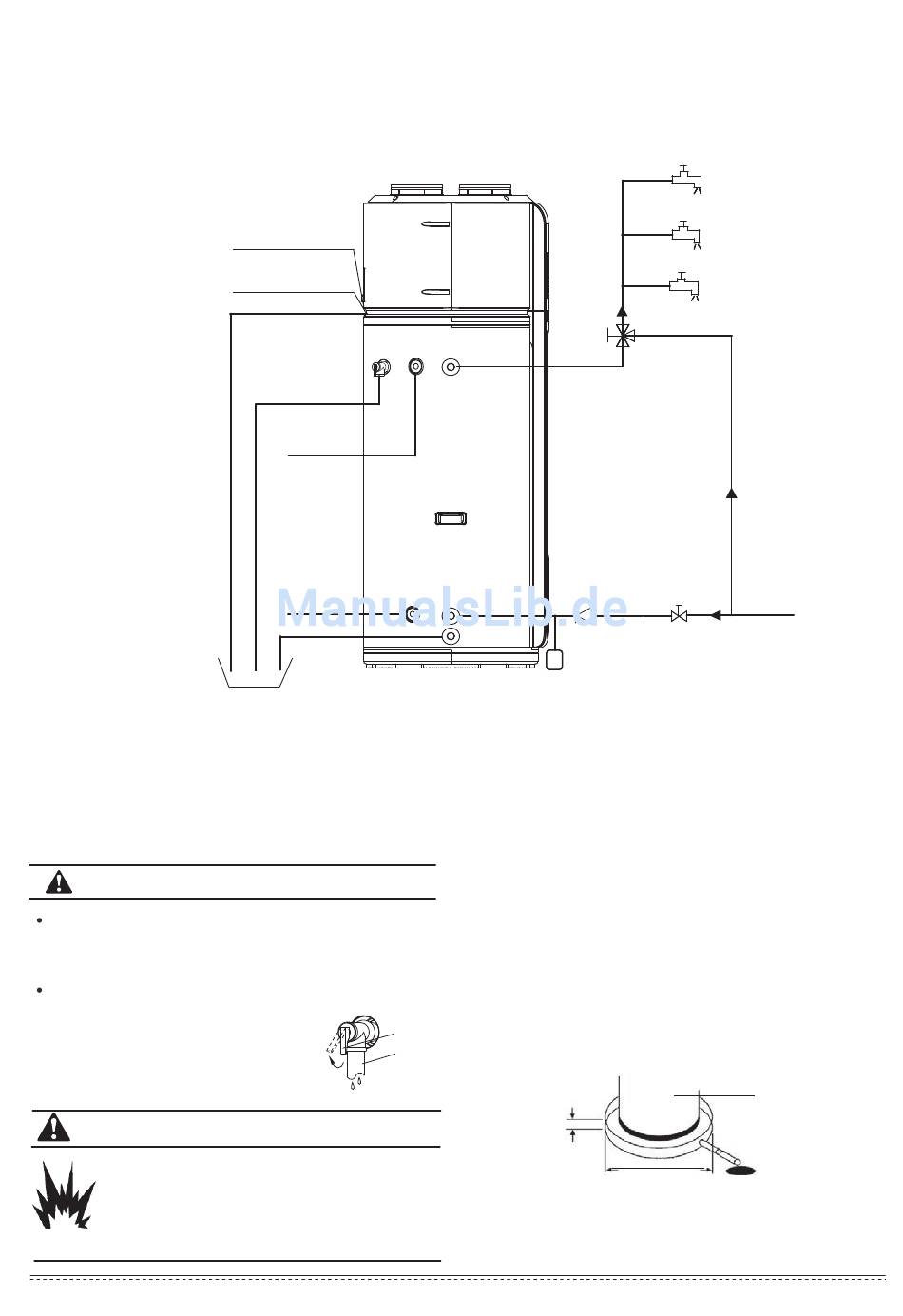

Abb. 3-1
Warmwasserbereiter
mit Wärmepumpe
Abb. 3-2
