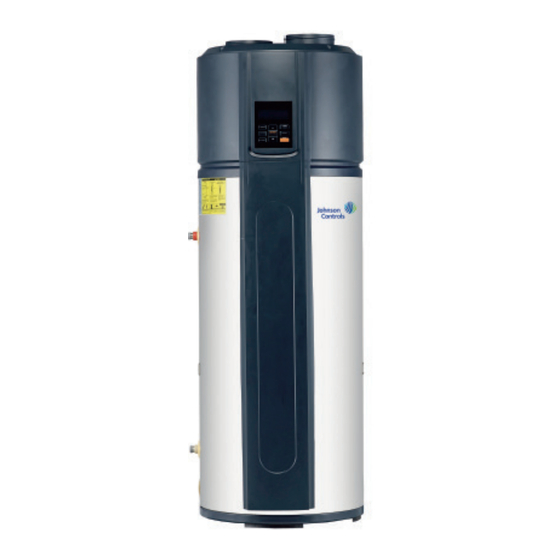

Kompakt warmwasser-wärmepumpe

Werbung

Warmwasserbereiter mit Wärmepumpe
Neue Ausgabe
Formular: IZGG19LVEE-M--170919
INSTALLATIONS- UND BETRIEBSANLEITUNG
Kompakt Warmwasser-Wärmepumpe
JZGG19LVEE-MO-X
Veröffentlichungsdatum:
19. Sept. 2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Johnson Controls JZGG19LVEE-MO-X

  • Seite 1 Warmwasserbereiter mit Wärmepumpe Neue Ausgabe Formular: IZGG19LVEE-M--170919 INSTALLATIONS- UND BETRIEBSANLEITUNG Kompakt Warmwasser-Wärmepumpe JZGG19LVEE-MO-X Veröffentlichungsdatum: 19. Sept. 2017...
  • Seite 3 WARNUNG Dieses Gerät benötigt für den Betrieb eine zuverlässige Erdung, die vor der ersten Inbetriebnahme hergestellt werden muss, da ansonsten schwere oder tödliche Verletzun- gen verursacht werden können. Falls nicht gewährleistet werden kann, dass Ihre Hausstromversorgung korrekt geerdet ist, darf das Gerät nicht installiert werden.
  • Seite 4 TEILENAMEN Lufteinlass Luftauslass Obere Abdeckung Filter Verdampfer Elektronische Steuerung Kompressor Klemmenkasten Lüfterbaugruppe Frontabdeckung Display Hintere Abdeckung Klemmenkasten Abdeckung (Elektroheizung) PT-Ventil Anodenstab Frontdecoplatte Wasserauslass Abdeckung (Anodenstab) Elektroheizung Wassereinlass Ablassrohr Beim Bestellen von Ersatzteilen geben Sie bitte immer die folgenden Informationen an: 1) Modell, Seriennummer und Produktnummer.
  • Seite 5: Sicherheitshinweise

    Betriebskosten in US-Dollar (USD) INHALT SEITE E-Heizung GRUNDSÄTZLICHES FUNKTIONSPRINZIP.......... Gastherme SICHERHEITSHINWEISE................ VOR DER INSTALLATION..............WP WWB INSTALLATION..................PROBEBETRIEB..................BETRIEB....................Abb.0-1 FEHLERSUCHE..................HINWEIS WARTUNG....................Die oben dargestellte Berechnung basiert auf den Idealbe- SPEZIFIKATIONEN.................. dingungen, die endgültigen Kosten weichen aufgrund der tatsächlichen Betriebsbedingungen, wie Betriebsdauer, Umgebungstemperatur usw.
  • Seite 6: Vor Der Installation

    Dieses Gerät ist nicht für die Verwendung durch Personen Schalten Sie die Stromversorgung nicht aus. Das System stoppt und startet den Heizbetrieb automatisch. Für die (einschließlich Kinder) eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. ohne jegliche Warmwasserbereitung ist eine kontinuierliche Stromversorgung Erfahrung und Wissen, es sei denn, Sie haben die Aufsicht oder erforderlich, ausgenommen bei Service- und Wartungsarbeiten.
  • Seite 7: Installation In Engen Räumen

    ACHTUNG Die Umgebungstemperatur muss ebenfalls bei der Installation der ≥ 800 Einheit berücksichtigt werden. Im Wärmepumpenmodus muss die Außentemperatur über -7 °C und unter +43 °C liegen.Falls die Umgebungslufttemperatur außerhalb dieses Bereichs liegt, werden Heizelemente aktiviert, Warmwasser bereitzustellen, wodurch die Wärmepumpe nicht arbeiten kann. ≥...
  • Seite 8: Installation

    3. INSTALLATION Die zirkulierende Luft muss für jedes Gerät mehr als 350 m /h betragen. Stellen Sie sicher, dass der Installationsraum ausreichend ist. Maßzeichnung der Außenabmessungen (siehe Abb. 2-3, Abb. 2-4). 3.1 Wasserleitungssystem Verbraucher Oberer Kondensatauslass Unterer Kondensatauslass PT-Ventil Wasserauslass Temp.
  • Seite 9: Luftkanalanschluss

    3.2 Luftkanalanschluss Luftein- und -auslass mit Kanal. (A+B≤5 m) Lufteinlassanschlüsse zu Kanal, Luftauslass ohne Kanal. (A≤5 m) Luftauslass Lufteinlass Luftauslass Lufteinlass Abb. 3-5 Abb. 3-3 Es wird empfohlen, das Gerät in Regionen mit warmem Klima in Räumen zu installieren, damit frische Luft in den Raum gelangt.
  • Seite 10 Installation von Filter am Geräteeinlass. Falls die Einheit an einen HINWEIS Kanal angeschlossen ist, muss ein Filter am Kanaleinlass installiert werden. (Abb. 3-8/3-9) Der Kanalwiderstand verringert die Luftdurchflussrate, wodurch Einlass Auslass sich die Kapazität des Geräts verringert. Filter Falls das Gerät mit einem Luftkanal installiert wird, darf die Gesamtlänge des Kanals 5 m nicht überschreiten bzw.
  • Seite 11: Elektrischer Anschluss

    3.3 Elektrischer Anschluss 3.3.2 Spezifikationen für die Stromversorgung Tabelle 3-2 ACHTUNG Modellname JZGG19LVEE-MO-X Überprüfen Sie, bestehende Installation Stromversorgung 220-240V~50Hz (HAUPTSTROMSCHALTER, Leistungsschalter, Kabel, Steckverbinder und Kabelklemmen) die nationalen und lokalen Min. Durchmesser Vorschriften erfüllen. Netzkabel (mm Stromversorgung muss über einen unabhängigen Erdungskabel (mm Stromkreis mit Nennspannung erfolgen.
  • Seite 12 3.3.3 Beschreibung der Platinen-E/A-Ports Magnetventil 4-Wege-Ventil Heizung Stromversorgung Lüfter KOMP E-HEIZ Solar-Pumpe einschalten (300 l) Alarm SW1 Werkseinstellung Trafo-Eingang für Modellauswahl von Desinfektionsmodul und Elektroheizung Solar-Eingang ON (EIN)/OFF (AUS) (300 l) SW2 Werkseinstellung für 190 l/300 l Modellauswahl Hochdruckschalter Tp: Kompressorablass Temperatursensor Trafo-Ausgang Display-Ausgang...
  • Seite 13: Checkliste Für Die Installation

    3.3.4 Schaltereinstellung Der Standort darf keine korrosiven Elemente in der Atmosphäre wie Schwefel, Fluor und Chlor aufweisen. Diese Elemente finden Platine besitzt 2 Stück Schalter. sich in Sprays, Waschmittel, Bleichmittel, Reinigungsmittel, Tabelle 3-4 Lufterfrischer, Farbe und Lackentferner, Kältemitteln und viele andere industriellen Haushaltsprodukten.
  • Seite 14: Wasserspülung Vor Dem Betrieb

    4. PROBEBETRIEB Entleeren 4.1 Wasserspülung vor dem Betrieb Nach der Entleerung ersetzen Sie bitte die Folgen Sie bitte vor der Inbetriebnahme dieses Geräts den nachfolgenden Mutter am Ablassrohr. Schritten. Wasserspülung: Wenn das Gerät zum ersten Mal oder nach der Entleerung des Boilers erneut in Betrieb genommen wird, stellen Sie bitte Schließen sicher, dass der Boiler mit Wasser voll gefüllt ist, bevor Sie die Stromversorgung einschalten.
  • Seite 15 Die Modi werden automatisch durch das Gerät ausgewählt. Modi können nicht manuell ausgewählt werden. Betriebstemperaturbereich Einstellung des Sollbereichs für die Wassertemperatur: 38–70 °C. Umgebungstemperaturbereich für Betrieb der E-Heizung: -20–45 °C. 15-45 Umgebungstemperaturbereich für Betrieb der Wärmepumpe: -7 bis 43 °C. 15-55 Grenzwerte für Wassertemperatur: 15-65...
  • Seite 16: Betrieb

    Falls eine externe Solarwärmequelle an das Gerät angeschlossen ist, blinkt mit einer Frequenz ② von 0,5 Hz. Hinweis: Dies ist für JZGG19LVEE-MO-X nicht verfügbar. Urlaub: leuchtet nur, wenn das Gerät im Urlaubsmodus ③ ist. Dabei blinkt mit einer Frequenz von 2 Hz.
  • Seite 17 Beschreibung Symbol Symbol Beschreibung E-Heizung: Timer leuchtet nur, wenn die E-Heizung aktiviert ist. Es können 6 Timer eingestellt werden. Falls Wenn die E-Heizung automatisch durch das Gerät einer der Timer bzw. Zeitschaltuhren eingestellt aktiviert wird, leuchtet wurde , leuchtet der entsprech- Wenn die E-Heizung manuell aktiviert wird, blinkt ⑤...
  • Seite 18 Beschreibung Beschreibung Symbol Symbol Timer deaktivieren Set Clock (Uhr einstellen) Rufen Sie die Timer-Einstellung auf. Drücken Sie die Taste 3 Sekunden lang, um die Uhreinstellung aufzurufen. Dann leuchtet das Symbol und Wählen Sie den zu deaktivierenden Timer der Stundenwert der Uhr blinkt langsam. ).
  • Seite 19 Beschreibung Beschreibung Symbol Symbol Während der Urlaubszeit liegt die Sollwassertem- CONFIRM/UNLOCK (Bestätigen/Entsperren) peratur standardmäßig bei 15 °C und zeigt die Wenn das Display und die Tasten entsperrt sind, verbleibenden Urlaubstage an. Am letzten Urlaub- drücken Sie darauf, um die Einstellparameter nach der stag startet das Gerät automatisch die Desinfek- Einstellung aller Parameter zu speichern: tionsfunktion und stellt die Solltemperatur wieder die...
  • Seite 20: Fehlersuche

    6. FEHLERSUCHE 6.1 Nicht fehlerbezogene Tipps 6.3 Wenn ein Fehler auftritt 1) Falls normale Fehler auftreten, wechselt das Gerät automatisch zur Frage: Warum startet der Kompressor nicht sofort nach der Einstellung? E-Heizung für eine ausreichende Versorgung mit Warmwasser. Bitte Antwort: Das Gerät wartet 3 Minuten auf den Druckausgleich im System, wenden Sie sich für die Reparatur an qualifizierte Personen.
  • Seite 21 6.5 Tabelle für Beseitigung der Fehlercodes Tabelle 6-2 Display Beschreibung der Fehlfunktion Korrekturmaßnahmen Möglicherweise ist die Verbindung zwischen dem Sensor und der Fehler des Sensors T5U (oberer Platine getrennt oder der Sensor ist defekt. Wenden Sie sich an Wassertemperatursensor) einen Fachmann, um die Einheit zu warten. Möglicherweise ist die Verbindung zwischen dem Sensor und der Fehler des Sensors T5L (unterer Platine getrennt oder der Sensor ist defekt.
  • Seite 22: Wartung

    7. WARTUNG 7.1 Wartung 7.2 Tabelle für die empfohlene regelmäßige Wartung 1) Überprüfen Sie die Verbindung zwischen Netzstromstecker und Tabelle 7-1 Netzsteckdose sowie die Erdungsverkabelung regelmäßig; Kontroll- prüfendes maßnahmen Zeitplan für Prüfung Aktion 2) In kalten Gebieten (unter 0 °C) könnte alles Wasser aus dem Boiler Element abgelassen worden sein, wenn das System für eine lange Zeit Luftfilter...
  • Seite 23: Spezifikationen

    8. SPEZIFIKATIONEN Tabelle 8-1 Modell JZGG19LVEE-MO-X Wasserboiler-Kap. 1450W Nennleistung/Ampere 3900W/17A Stromversorgung 220-240V~ 50Hz Betriebskontrolle Autom./manueller Start, Fehleralarm, Timer usw. Überlastschutz, Temp-Regler und -Schutz, Schutz Fi-Schutzschalter usw. E-Heizleistung 3150W Kältemitteltyp / GWP R134a / 1430 Ladung (kg) / T = CO 1,0 / 1,43 Standard 60 °C (38-70 °C regelbar)
  • Seite 24 12 Monate ein Lecktest durchzuführen. Model Kältemittel/kg Tonnen CO -Äquivalent 3) Für Geräte, die fluorierte Treibhausgase in einer Menge von JZGG19LVEE-MO-X RSJ-15/190RDN3-F 1,00 1,43 500 Tonnen CO -Äquivalent oder mehr enthalten, ist mindestens alle 3 Monate oder, falls ein Leckerkennungssystem installiert Achtung: ist, mindestens alle 6 Monate ein Lecktest durchzuführen.
  • Seite 25 Importeur: Johnson Controls Hitachi Air Conditioning Europe SAS 2 Rue de Lombardie - Aktiland II 69800 SAINT PRIEST FRANKREICH Hersteller: Johnson Controls - Hitachi Air Conditioning Technology (Shanghai) Co., Ltd No.518-11, North Fuquan Rd, Changning District, Shanghai, 200335, China...
  • Seite 26 2017 Johnson Controls, Inc. www.johnsoncontrols.com Dok. Nr.: IZGG19LVEE-M--170919 Johnson Controls behält sich das Recht auf Änderung der Produktmerkmale ohne vorherige Ankündigung vor.
