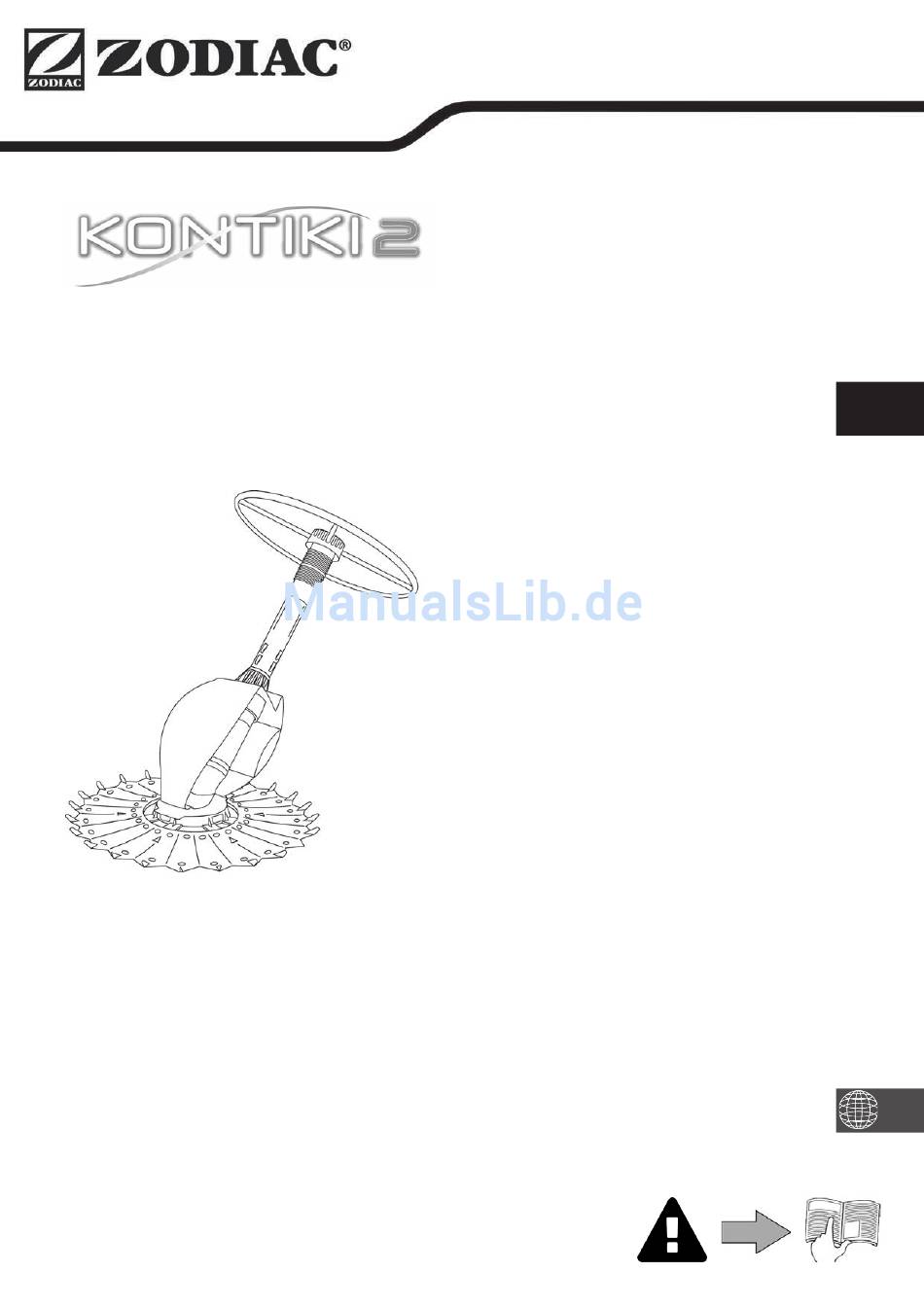

Zodiac KONTIKI 2 Montage- Und Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für KONTIKI 2:
- Montageanleitung und bedienungsanleitung (10 Seiten) ,
- Gebrauchsanleitung (12 Seiten) ,
- Montage- und gebrauchsanleitung (144 Seiten)
Verwandte Anleitungen für Zodiac KONTIKI 2
Inhaltszusammenfassung für Zodiac KONTIKI 2
- Seite 1 Montage- und Gebrauchsanleitung - Deutsch Hydraulischer Reiniger Übersetzung der französischen Originalanleitung More documents on: www.zodiac.com H0412700_REVB - 2018/05...
-
Seite 3: Warnhinweise
• Es darf kein Insektizid oder anderes (entzündbares oder nicht entzündbares) chemisches Produkt auf das Gerät gesprüht werden, weil dadurch das Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompatibel. -
Seite 4: Inhaltsverzeichnis
Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren • Nachschlagen aufbewahrt und immer mit dem Gerät weitergegeben werden. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitteln zu • verbreiten oder zu ändern. -
Seite 5: ❶ Kenndaten
❶ Kenndaten 1.1 I Beschreibung KONTIKI 2 Saugreiniger Saugscheibe Deflektorring Adapter (x2) Schlauchabweiser (x2) Schlauchabschnitte zu je 1 Meter (x8) Aufbewahrungstasche für Schläuche Satz von sechs 1 Meter langen Schlauchstücken Durchflussmengenmesser Laubfänger „Cyclonic™ Leaf Catcher“ : Mitgeliefert : Als Option verfügbar... -
Seite 6: I Technische Daten Und Kennzeichnung
1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten KONTIKI 2 Abmessungen des Reinigers (B x T x H) 48 x 20 x 40 cm Abmessungen der Verpackung (B x T x H) 101 x 31,5 x 33 cm Gewicht des Reinigers... -
Seite 7: ❷ Installation
❷ Installation 2.1 I Montage des Reinigers Der Reiniger wird vormontiert geliefert. Es müssen nur noch folgende Teile montiert werden: • die Saugscheibe, • der Deflektorring. Darüber hinaus müssen die Schlauchabschnitte zusammengesetzt werden. 2.1.1 Saugscheibe • Die Saugscheibe am Reinigergehäuse befestigen. Dazu muss sie in der dafür vorgesehenen Rille positioniert werden. : Reinigergehäuse : Rille : Saugscheibe... -
Seite 8: I Zusammenbau Der Schlauchstücke
2.2 I Zusammenbau der Schlauchstücke 2.2.1 Bestimmung der nötigen Anzahl von Schlauchstücken • Die Länge zwischen dem Bodensaugeranschluss bzw. Skimmeranschluss und dem am weitesten entfernten Punkt des Schwimmbeckens messen (siehe Abbildung • Einen zusätzlichen Meter zur gemessenen Länge hinzufügen (siehe Abbildung •... -
Seite 9: I Hydraulische Anschlüsse
2.3 I Hydraulische Anschlüsse • Schalten Sie die Filterpumpe aus. • Reinigen Sie den Siebkorb des Skimmeranschlusses, den Vorfilter der Filterpumpe und den Filter, wenn nötig. 2.3.1 Anschluss am Bodensaugeranschluss : Bodensaugeranschluss : Adapter : Schlauchstück 2.3.2 Anschluss am Skimmeranschluss •... -
Seite 10: Anschluss Des Laubfängers "Cyclonic™ Leaf Catcher" (Als Option Verfügbar)
2.3.3 Anschluss des Laubfängers „Cyclonic™ Leaf Catcher“ (als Option verfügbar) • Die Schläuche mit den im Lieferumfang des Laubfängers enthaltenen Adaptern an den Laubfänger anschließen (siehe Abbildung • Den Laubfänger an den Schlauch anschließen, der am nächsten beim Bodensaugeranschluss bzw. beim Skimmeranschluss liegt (siehe Abbildung bzw. -
Seite 11: Test Und Einstellung Des Durchflusses (Als Option Verfügbar)
2.3.4 Test und Einstellung des Durchflusses (als Option verfügbar) Vor der Installation des Reinigers können Sie den Durchfluss testen und einstellen, um den idealen Durchfluss zu ermitteln. Dazu den Reiniger vom Schlauch entfernen, wobei der Schlauch im Wasser bleiben muss, und durch den Durchflussmengenmesser ersetzen (siehe Abbildung ). -
Seite 12: ❸ Bedienung
❸ Bedienung 3.1 I Funktionsweise Hydraulische Reiniger werden an das Filtersystem angeschlossen (an einen Bodensaugeranschluss oder an einen Skimmeranschluss). Sie nutzen die Energie der Filterpumpe, um sich im Schwimmbecken zu bewegen. Die Verschmutzungen werden vom Reiniger eingesaugt und im Vorfilter der Filterpumpe oder im Laubfänger (als Option verfügbares Zubehör) aufgefangen. -
Seite 13: I Optimierung Der Leistung
3.4 I Optimierung der Leistung Der Reiniger folgt den Filterzyklen der Filterpumpe des Schwimmbeckens, wobei er die gesamte Fläche des Schwimmbeckens nach einer Zufallsbewegung absaugt und reinigt. Die Abdeckungsrate des Reinigers hängt von der Form des Schwimmbeckens und vom verfügbaren Wasserdurchfluss ab. Bei bestimmten Schwimmbecken können Einstellungen erforderlich sein, um die Abdeckungsrate zu optimieren. -
Seite 14: ❹ Instandhaltung
❹ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhaltigem Wasser gereinigt werden. Es darf kein Lösungsmittel verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lagern Sie den Reiniger niemals in der prallen Sonne. Lagern Sie die Schläuche liegend. Sie dürfen nicht aufgerollt werden, damit die ursprüngliche Form der Schläuche erhalten bleibt. -
Seite 15: I Austausch Der Membran
4.3 I Austausch der Membran Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Das Endrohr ( ) und die Kassette ( ) vom Reinigergehäuse ( ) trennen. -
Seite 16: ❺ Problembehebung
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitte an Ihren Fachhändler. 5.1 I Verhaltensweisen des Gerätes •... - Seite 20 Your retailer Modèle appareil Appliance model Numéro de série Serial number Pour plus d’informations, enregistrement produit et support client : For more information, product registration and customer support: www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
