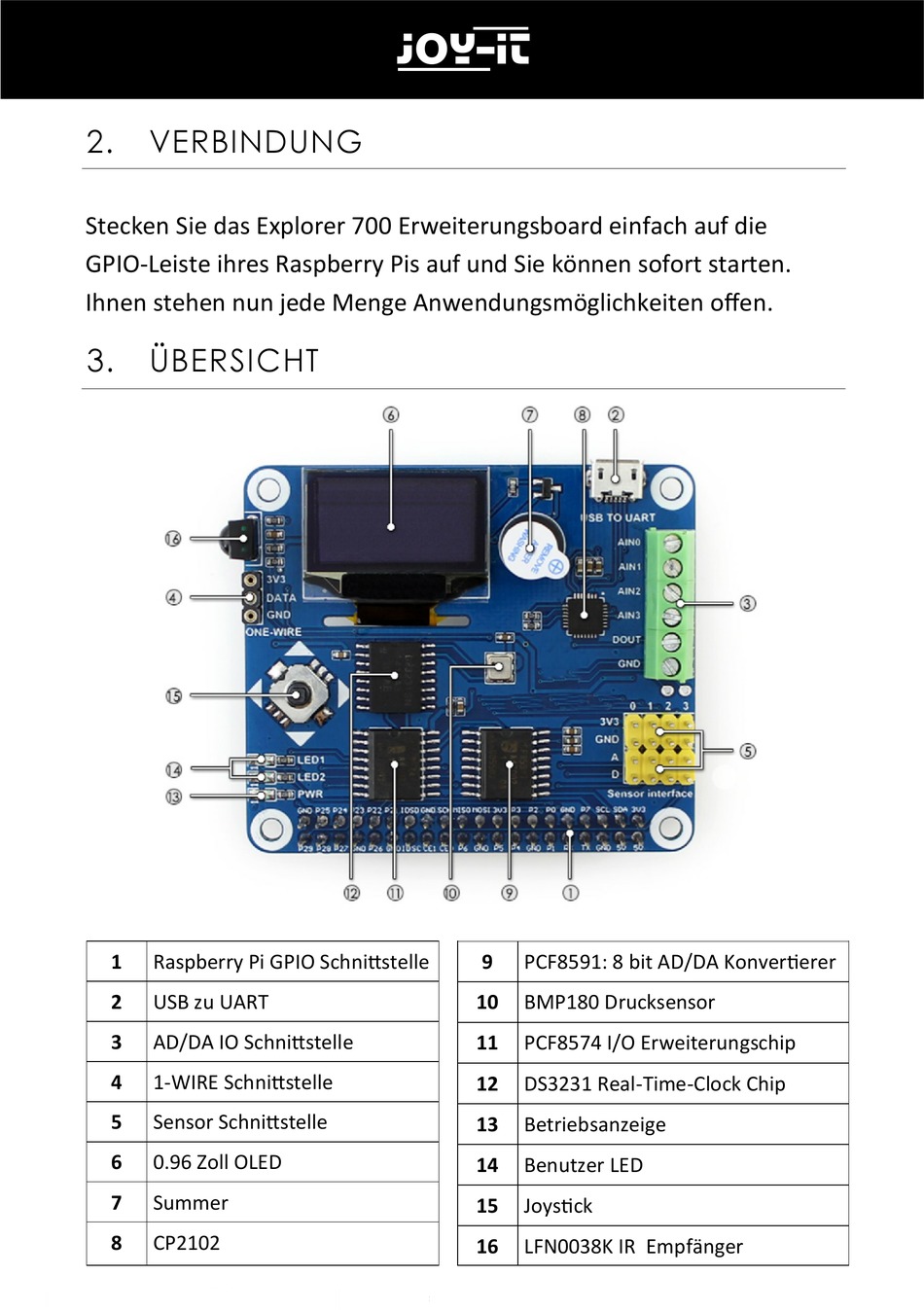

2.
VERBINDUNG
Stecken Sie das Explorer 700 Erweiterungsboard einfach auf die
GPIO-Leiste ihres Raspberry Pis auf und Sie können sofort starten.
Ihnen stehen nun jede Menge Anwendungsmöglichkeiten offen.
3.
ÜBERSICHT
1
Raspberry Pi GPIO Schnittstelle
2
USB zu UART
3
AD/DA IO Schnittstelle
4
1-WIRE Schnittstelle
5
Sensor Schnittstelle
6
0.96 Zoll OLED
7
Summer
8
CP2102
3
9
PCF8591: 8 bit AD/DA Konvertierer
10
BMP180 Drucksensor
11
PCF8574 I/O Erweiterungschip
12
DS3231 Real-Time-Clock Chip
13
Betriebsanzeige
14
Benutzer LED
15
Joystick
16
LFN0038K IR Empfänger
