EXPLORER 700
Erweiterungsplatine
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Werbung
Verwandte Anleitungen für Joy-it EXPLORER 700
Inhaltszusammenfassung für Joy-it EXPLORER 700
- Seite 1 EXPLORER 700 Erweiterungsplatine 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
- Seite 2 Sensoren Betriebsanzeige Raspberry Pi GPIO Schnittstelle : zur Verbindung mit dem Raspberry Pi DS3231: Real Time Clock PCF8591: 8bit AD/DA Chip, I2C Schnittstelle Wandler, I2C Schnittstelle PCF8574: I/O Erweiterungschip, BMP280: Drucksensor, I2C Schnittstelle I2C Schnittstelle www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 3 Digital Pins AIN0 AIN0 AIN0 AIN1 AIN1 AIN0 AIN3 AIN0 AIN3 AIN1 AIN2 AIN2 AIN1 AOUT AIN1 DOUT AIN2 AIN3 AIN2 AIN3 AIN2 AIN3 AOUT Screw terminal AOUT Sensor interface PCF 8591 Analog Pins 0x48 www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

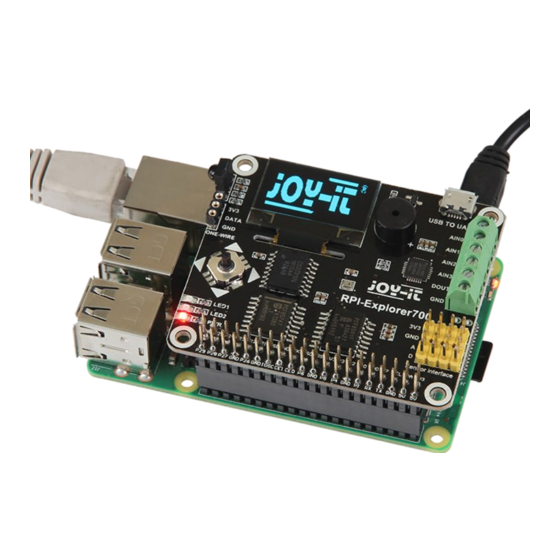

- Seite 4 Das Explorer 700 Erweiterungsboard unterstützt das Raspberry Pi A+, B+, 2, 3 Model B und 4. Vor dem Ausführen der Beispielprogramme sollten Sie sicherstellen, dass der Explorer 700 mit Ihrem Raspberry Pi verbunden ist und dieser mit Strom versorgt wird.
-
Seite 5: Konfiguration Der Schnittstellen
Starten des Treibers. → → Danach müssen Sie ihr Konfigurationsdatei modifizieren. Geben Sie folgendes Kommando ein um die Konfigurationsdatei zu öffnen: sudo nano /etc/modules Fügen Sie der Konfigurationsdatei folgende beiden Zeilen hinzu: i2c-bcm2708 i2c-dev www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 6 Für LED1 gib es eine weiter Code, welcher die LED zum pulsieren bringt. sudo python3 pwm.py Dies geschieht durch das schrittweise verändern von der Helligkeit. Drücken Sie die Tasten STRG + C um das Programm zu beenden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 7 Um eine korrekte Höhe ausrechnen zu können, muss im Skript die Meeresluftdruck auf den Luftdruck des momentanen Standorts geändert werden. cd ~/Desktop/Explorer-700/BMP280/ sudo python3 bmp280.py Drücken Sie die Tasten STRG + C um das Programm zu beenden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 8 Raspberry Pi neu. Nun wird die Uhrzeit des Systems nach jedem Neustart durch die RTC neu gesetzt. Beachten Sie, dass eine CR1220 Batterie im Batteriehalter eingelegt sein muss, damit die Real Time Clock die richtige Uhrzeit beibehalten kann. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 9 Der Temperatursensor, welcher im Lieferumfang enthalten ist, wird sepa- rat angeschlossen und ist nicht auf der Platine verbaut. Hierbei ist zu beachten, dass die gerade Seite des Sensors zum Display zeigt und die runde Seite Richtung USB- und Ethernet-Ports des Raspberry Pi. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 10 Raspberry Pi nicht über den seriellen Port kommuniziert. Um den Beispielcode verwenden zu können, muss zunächst die serielle Funktion in der Konfiguration des Raspberry Pis geändert werden. Geben Sie dafür zunächst diesen Befehl in die Konsole ein: sudo raspi-config www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 11 Danach wählen Sie den Punkt P6 Serial aus. Would you like a login shell to be accessible over serial? Die Frage beantworten Sie mit No. Would you like the serial port hardware to be enabled? Die Frage beantworten Sie mit Yes. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 12 Nun können Sie auch Texte zu Ihrem Raspberry Pi senden. Das Beispielprogramm sorgt dafür, dass der geschickte Text vom Raspberry Pi wieder zurück zum Computer geleitet wird. ASend Sie können diese Texte im Textfeld eingeben und mit abschicken. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 13 Navigieren Sie nun, mit den Pfeiltasten Ihrer Tastatur in den Menüpunkt 5 Interfacing Options. Danach wählen Sie den Punkt P6 Serial aus. Would you like a login shell to be accessible over serial? Die Frage beantworten Sie mit Yes. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 14 Achtung, dabei werden nicht die Tastenschläge bei der Passworteingabe angezeigt. Nachdem Sie das Login erfolgreich gemeistert haben, öffnet sich nun die Konsole und Sie können das Terminal des Raspberry Pi genauso nutzen, wie mit SSH nur ohne eine Internetverbindung zu benötigen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 15 Dieses Skript gibt einen Text auf dem Display aus, welcher auch im Quellcode verändert werden kann. sudo python3 image.py Dieses Skript stellt ein Bild auf dem OLED dar. Dieses kann auch personalisiert werden. sudo python3 animate.py Das letzte Skript erzeugt eine Animation auf Ihrem OLED. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 16: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
