11 Inbetriebnahme

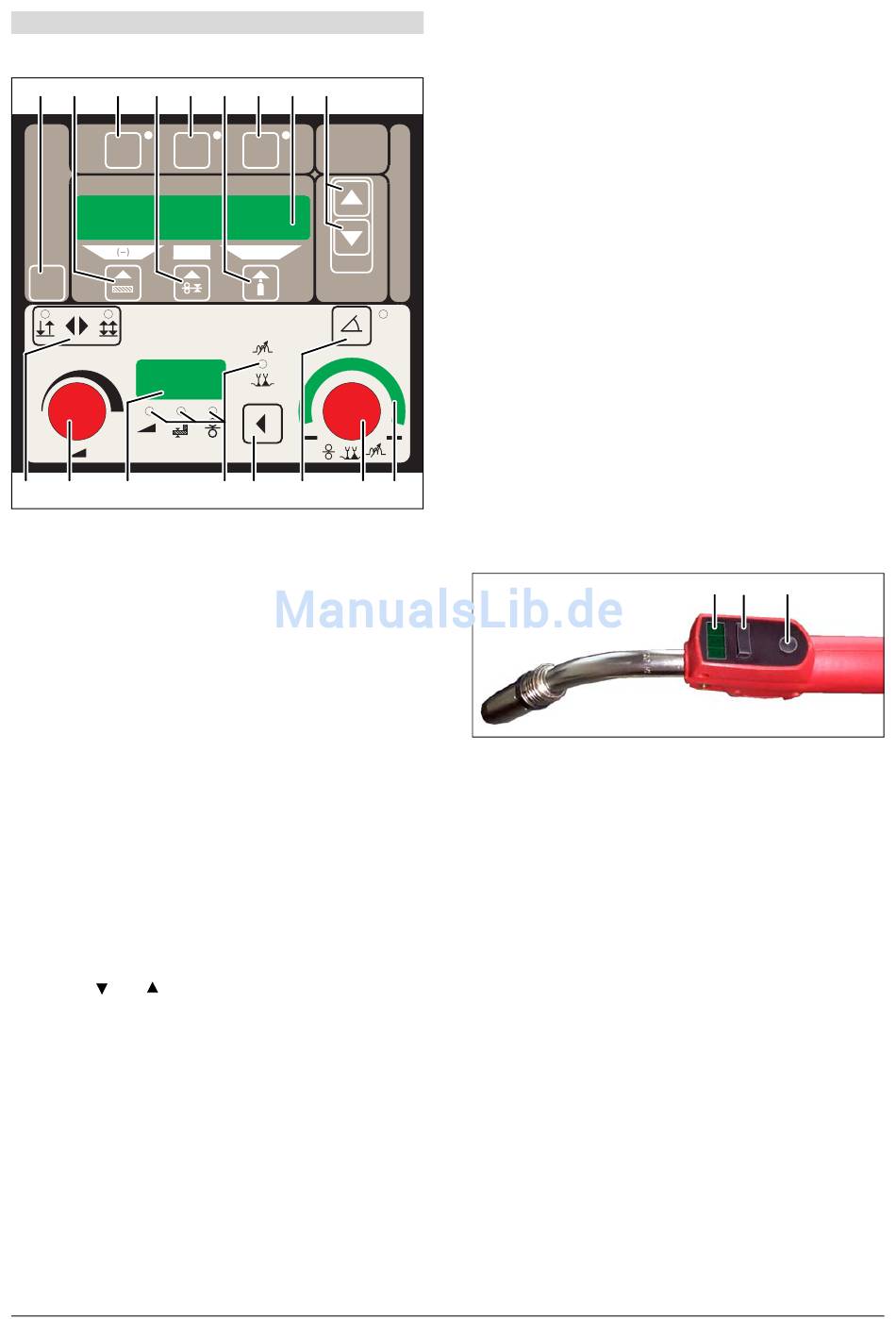

Bedienfeld DP 20
43
44
45
46
TT
Save
Mode
mm
52
53
54
43 Taste „Mode"
Umschaltung zwischen den Betriebsarten Normal, Puls,
TwinPuls und Elektrode.
44 Taste „Material"
Auswahl des zu verschweißenden Materials. Die Taste
hat auch die Funktion „dekrementieren" (-) um z.B. den
Wert eines Sekundärparameters zu verringern.
45 Taste „TT Save" (Tiptronic)
Speichern eines Jobs
46 Taste „Drahtdurchmesser"
Auswahl des Durchmessers des zu verschweißenden
Drahtes. Die Taste hat auch die Funktion „End" mit der
zur Anzeige der vorherigen Menüebene zurückgeschal-
tet wird.
47 Taste „TT Enter" (Tiptronic)
Bestätigung beim Speichern eines Jobs.
48 Taste „Gasart"
Auswahl des verwendeten Gases. Die Taste hat auch
die Funktion „inkrementieren" (+) um z.B. den Wert ei-
nes Sekundärparameters zu erhöhen.
49 Taste „Tiptronic"
Schaltet den Modus Tiptronic ein oder aus.
50 Multi-Funktionsdisplay
Anzeige aller Parameterwerte und Meldungen.
51 Tasten
und
(Enter)
Umschaltung zwischen den einzelnen Sekundärpara-
metern. Ein gleichzeitiges Drücken beider Tasten hat
eine Bestätigungsfunktion (Enter).
52 Taste „2-Takt / 4-Takt"
Umschaltung zwischen den Betriebsarten 2-Takt und 4-
Takt. Eine leuchtende LED kennzeichnet die momentan
gewählte Betriebsart.
53 Drehimpulsgeber für Schweißstrom/Materialdicke
Mit dem Drehimpulsgeber wird der gewünschte
Schweißstrom bzw. die Materialdicke eingestellt. Der
Einstellbereich kann je nach gewählter Material-Draht-
Gas-Kombination eingeschränkt sein.
54 Digitale Multi-Funktionsanzeige
Darstellung der Primärparameter wie Schweißstrom,
8
47
48
49
50
51
TT
Tiptronic
Enter
(END)
(+)
Enter
55 56
57
Materialdicke (in mm), Drahtvorschubgeschwindigkeit
(in m/min) oder Lichtbogenlängenkorrektur.
55 LEDs „Primärparameter"
Zeigen an, welcher Primärparameter momentan in der
Multi-Funktionsanzeige 54 dargestellt wird.
56
Taste Primärparameter
Umschaltung zwischen Schweißstrom, Materialstärke,
Drahtvorschubgeschwindigkeit und Lichtbogenlänge,
die in der digitalen Multi-Funktionsanzeige 54 angezeigt
werden.
57 Taste „Downslope"
Ein- bzw. Ausschalten der Funktion Stromabsenken
(Downslope). Eine leuchtende LED neben der Taste be-
deutet Downslope = ein.
58 Drehimpulsgeber „Lichtbogenlängen-/Drahtkorrektur"
Korrektur der Lichtbogenlänge/Drahtgeschwindigkeit
(Abhängig von Einstellung im Menü Extras, Lichtbogen-
Korrektur). Es kann bis zu +/- 40% des Kennlinienwertes
korrigiert werden.
59 LED-Anzeige „Lichtbogenlängen-/Drahtkorrektur"
Gibt den Grad der Korrektur an. Leuchtet die oberste,
mittlere LED, so bleibt die programmierte Lichtbogenlän-
ge/Drahtgeschwindigkeit unverändert, in der Multi-Funk-
tionsanzeige 54 wird „0" angezeigt. Dreht man den
Drehimpulsgeber 58 nach links, wird die Lichtbogenlän-
ge kürzer bzw. Drahtgeschwindigkeit geringer, dreht
58 59
man den Drehimpulsgeber 58 nach rechts, wird die
Lichtbogenlänge länger bzw. Drahtgeschwindigkeit hö-
her.
60 Brenner-Display
Anzeige der aktuelle Schweißleistung, Materialdicke,
Drahtvorschubgeschwindigkeit oder Lichtbogenlängen-
korrektur (identisch mit der digitalen Multi-Funktionsan-
zeige 54). Im Tiptronic-Modus wird der aktuelle Job-Satz
und die aktuelle Job-Nr. angezeigt.
61 Brenner-Wippe
Veränderung der Schweißleistung, Materialdicke oder
Lichtbogenlänge (je nachdem welcher Wert in dem digi-
talen Multi-Funktionsdisplay 54 angezeigt wird).
Im Tiptronic-Modus kann mit der Wippe zwischen den
aktiven Jobs oder Job-Sets umgeschaltet werden.
62 Brennertaste „Modus"
Hat die gleiche Funktion wie die Taste Primärparameter
56 am Bedienfeld DP20.
Im Tiptronic-Modus kann mit dieser Taste zwischen Job-
Wahl und Job-Set-Wahl umgeschaltet werden.
Strom-/Spannungsanzeige
Die Istwerte von Schweißspannung und Schweißstrom wer-
den während des Schweißens angezeigt. Nach dem
Schweißvorgang leuchtet die LED „Hold" und es werden die
zuletzt geschweißten Werte für Schweißspannung und
Schweißstrom angezeigt. Bei Veränderung bestimmter
Schweißeinstellungen durch den Bediener (z. B. Schweis-
sleistung, Programm, Job) erlischt die LED „Hold" und es
werden die Sollwerte von Strom und Spannung angezeigt.
62
60
61
