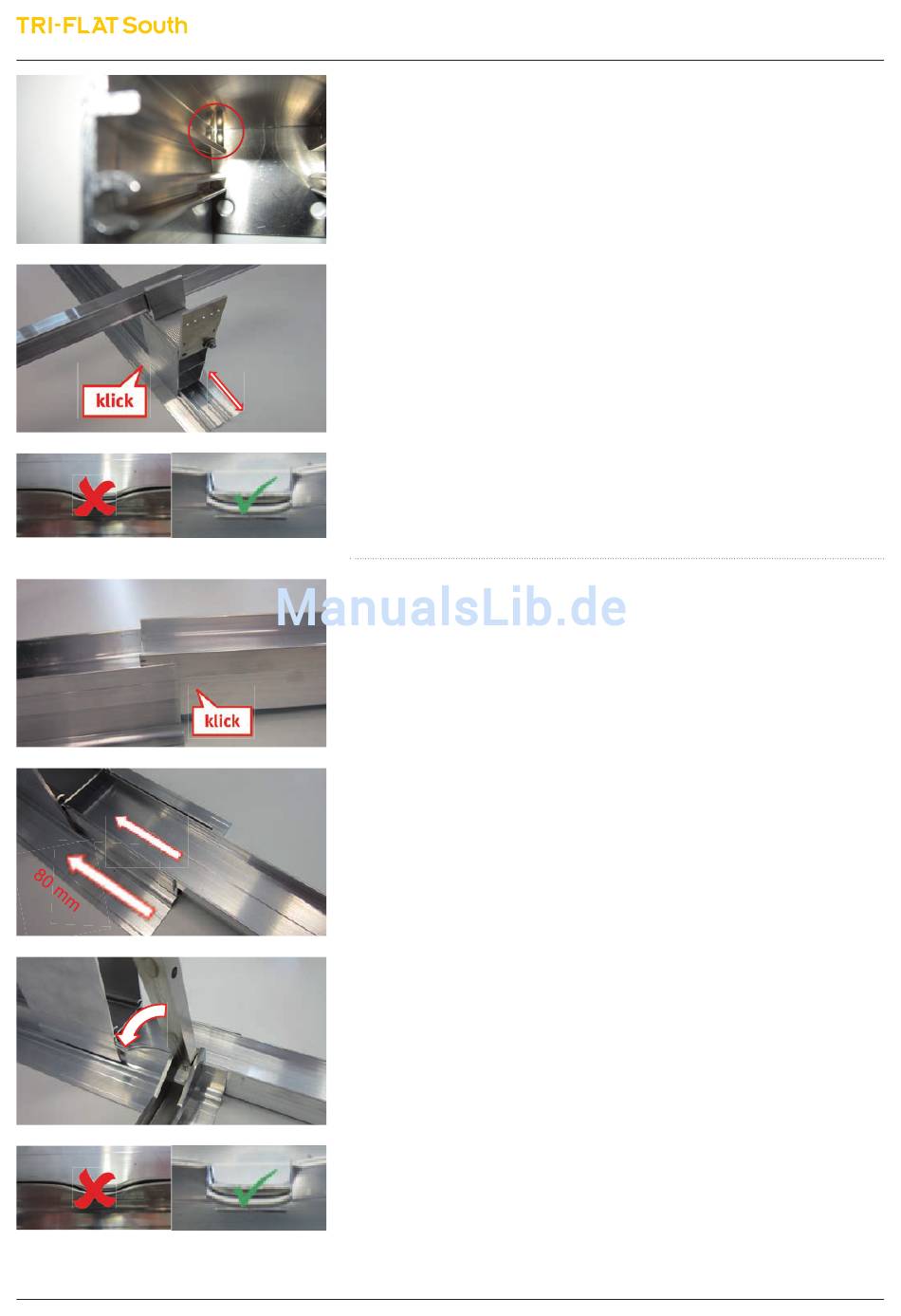

Der Halter muss mit den Ausprägungen in der Konsole anliegen.
Die vormontierte Konsole (bei 15° Aufständerung mit Zwischenkonsole) in
Bodenprofil einklicken und 80 mm bei einem 800 mm breiten Modul (30 mm
bei einem 1000 mm breiten Modul) von der Kante des Bodenprofils wegschie-
ben. Einmal Abbug bündig zur Konsole vornehmen (bei 15° Aufständerung
30 – 80 mm
zu Zwischenkonsole).
Achtung: Der Abbug muss ausgerissen sein.
3. Montage des Reihenverbinders
Reihenverbinder ca. 10 mm mit dem Bodenprofil überlappen und einklicken.
Reihenverbinder mindestens 80 mm in Bodenprofil einschieben.
Bodenprofil und Reihenverbinder mit Biegewerkzeug beidseitig nach aussen
abbiegen. Eine andere Möglichkeit besteht darin, 2 mal auf der gleichen Sei-
te im Abstand von 20 mm abzubiegen.
Hinweis: Auf den Ballastplänen ist ersichtlich, welche Reihenverbinder
(680 mm oder 980 mm) verschraubt werden müssen.
Eine andere Möglichkeit besteht darin, 2 mal auf der gleichen Seite im Ab-
stand von 20 mm abzubiegen.
Achtung: Der Abbug muss ausgerissen sein.
