16_Montage

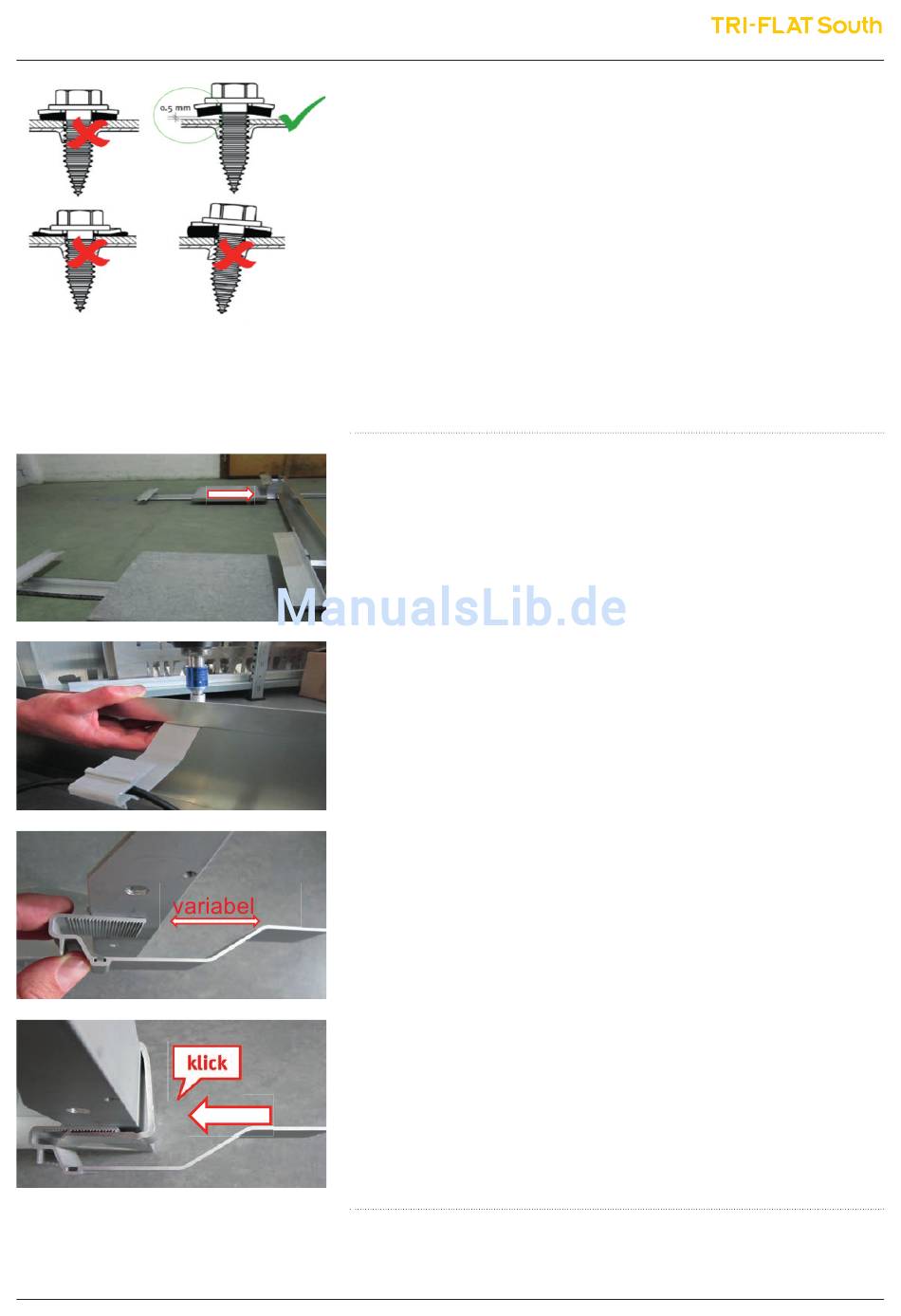

3. Massnahme für Wärmeausdehnung bei der Montage des Rückwandblechs
Um die Wärmeausdehnung der Rückwandblechs sicherzustellen, bei jedem
sechsten Blechstoss die 2 Selbstformschrauben oben und unten nur bis zu
einem Spalt von 0.5 mm zwischen Blech und dem Gummi der Selbstform-
schrauben festziehen.
Hinweis: Falls das Rückwandblech gemäss Ballastierungsplan verstärkt wer-
den muss, nur die mittlere der 3 Selbstformschrauben entsprechend lösen.
Wichtig: Immer vom Feldrand Ost und West mit dem zählen der 6 Blechstös-
se beginnen. Die äussersten 6 Blechstösse am Ost- und Westende des Feldes
müssen immer fest geschraubt sein. In der Feldmitte kann je nach Reihenlän-
ge ggf. auch jeder 5. Blechstoss (ausnahmsweise auch 4. oder falls unbedingt
nötig 3. Blechstoss) wie oben beschrieben mit Spalt 0.5 mm montiert werden.
Es müssen jedoch immer mindestens 5 Rückwandbleche (ausnahmsweise
auch 4) nebeneinander montiert fest geschraubt sein.
2.2.4. Montage der Kabelhalter
Der Kabelhalter wird in der Mitte des PV-Moduls am Rückwandblech
befestigt.
Der Kabelhalter in der Mitte des Blechs positionieren und mit 1 einer Selbst-
formschraube mit Unterlagscheibe verschrauben.
Die Kabel beim Einlegen des PV-Moduls gemäss Bild legen und mit einem Ka-
belbinder am Halter befestigen.
Alternativ kann die Montage des Halters auch erst nach der Montage des PV-
Moduls erfolgen.
Hinweis:
Je nach Modulrahmentyp ist die Modulunterseite variabel. Deshalb muss der
Kabelhalter zuerst am Blech in Richtung des blauen Pfeiles positioniert
werden.
