4. Messung
Wenn Sie keine Messungen durchführen schützen Sie den empfindlichen Hitzedrahtsensor
indem Sie die Schutzkappe über die Sensoröffnung schieben. Die Schutzkappe befindet sich
dann in der oberen Position am Sensorkopf.
Wichtig :
Berühren Sie den Hitzdraht- und Temperatursensor nicht mit den Fingern oder mit
anderen festen Gegenständen, wie z.B.: Werkzeugen etc. Die Sensoren können dadurch
beschädigt werden.
Bevor Sie eine Strömungsmessung durchführen können schieben Sie die Schutzkappe ganz
nach unten. Beide Sensoren müssen mit der Umgebungsluft in Berührung kommen. Am
Sensorkopf befindet sich eine Markierung (weißer Punkt). Diese Markierung muss in Richtung
der zu messenden Luftströmung gehalten werden. Verbinden Sie nun den Sensor mit dem
Gerät indem Sie den Sensorstecker (3-18) in die entsprechende Öffnung (3-17) am Gerät.
Wenn Sie den Sensorstecker eingesteckt haben arretieren Sie ihn indem Sie Schiebeschalter
(3-17) nach rechts schieben. Beachten Sie, bevor Sie den Stecker (3-18) wieder aus dem Gerät
entnehmen wollen den Schiebeschalter (3-17) nach links zu schieben.
Schalten Sie das Gerät ein mit einem Druck auf den blauen „Power" Knopf (3-2). Das Gerät
führt im Anschluss eine Selbstdiagnose durch. Nach Beendigung werden im oberen Teil des
Displays Strömungsdaten angezeigt, im unteren linken Teil wird die Temperatur angezeigt.
4.1 Messung der Luftströmung und Temperatur
Zur Messung der Luftströmung schieben Sie die Schutzkappe, wie oben beschrieben ganz
nach unten. Halten Sie die Teleskopstange in der Hand und ziehen Sie die Teleskopstange auf
die gewünschte Länge. Beachten Sie die oben beschriebene Handhabung beim Ausziehen der
Teleskopstange. Halten sie die Teleskopstange in die Luftströmung die sie messen möchten
achten Sie darauf das sich die weiße Markierung in der Luftströmungsrichtung befindet. Im
Display wird nun die Strömungsgeschwindigkeit im oberen Teil angezeigt, im unteren Teil wird
die Lufttemperatur der vorbeiströmenden Luft angezeigt. Im unteren rechten Teil des Displays
wird die Einheit angezeigt.
4.2 Messung des Volumenstromes
A) Volumenstrommessung
1) Stecken Sie den Sensorstecker (3-18) in die Steckeröffnung (3-17). Achten Sie auf die
Nut am Stecker diese muss sich auf der Vorderseite des Gerätes befinden. Arretieren
Sie die den Stecker in dem Sie den Schiebeschalter (3-16) nach rechts schieben.
2) Schalten Sie das Gerät ein indem Sie auf den „Power" – Knopf (3-2) drücken.
3) Drücken Sie die Taste „FUNCTION" (3-6) bis im Display „CMM" oder „CFM" angezeigt

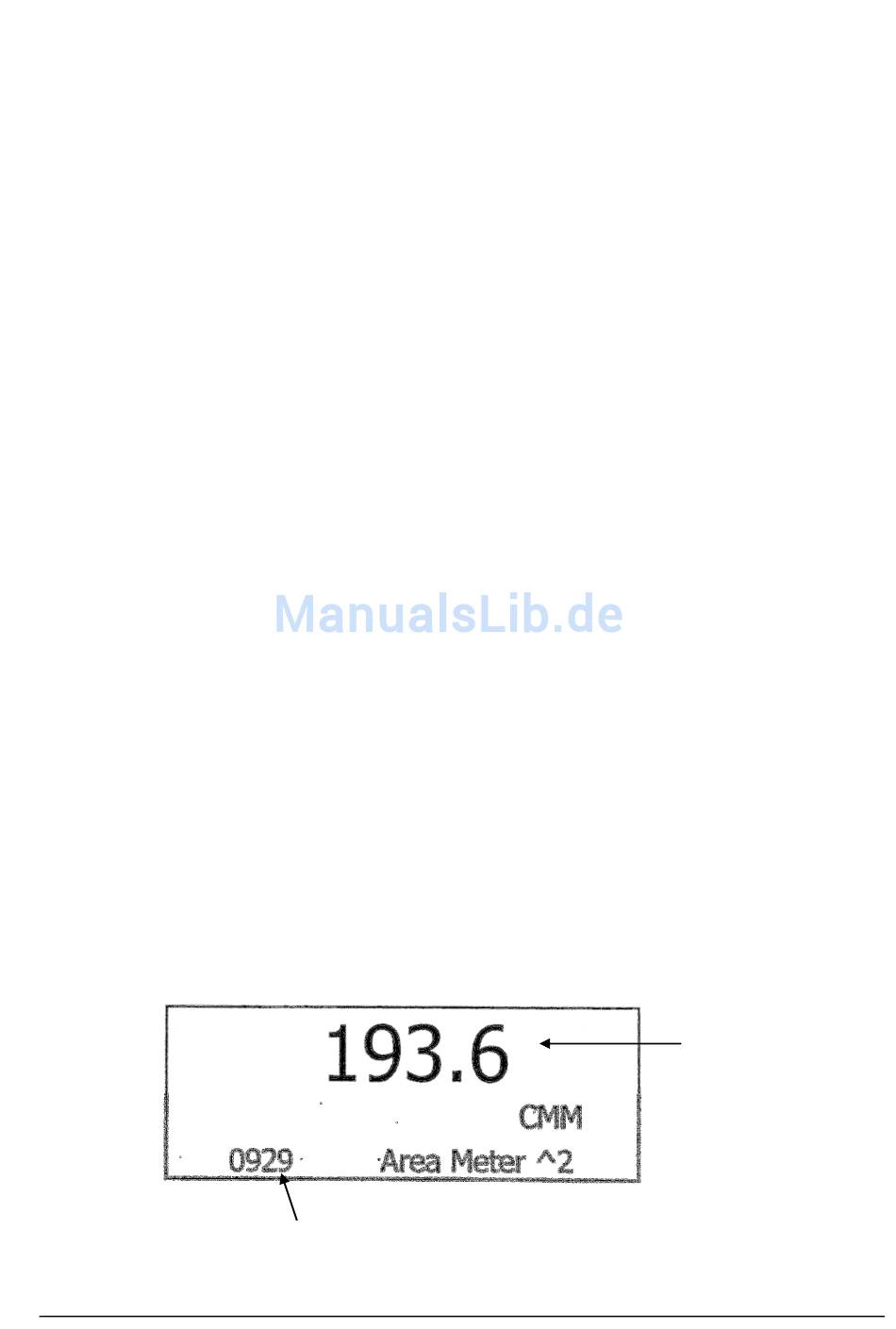

wird. Das Display für „CMM" sieht folgendermaßen aus:
4) Im unteren Teil des Displays wird die eingestellte Flächengröße [m²] angezeigt
Flächengröße
5
Volumenstrom
