Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei NEC.
So bereiten Sie den Monitor für eine alternative Montage vor:
• Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung.
VORSICHT: Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der das Gewicht
des Monitors unterstützt. Auf
Monitorfuß.

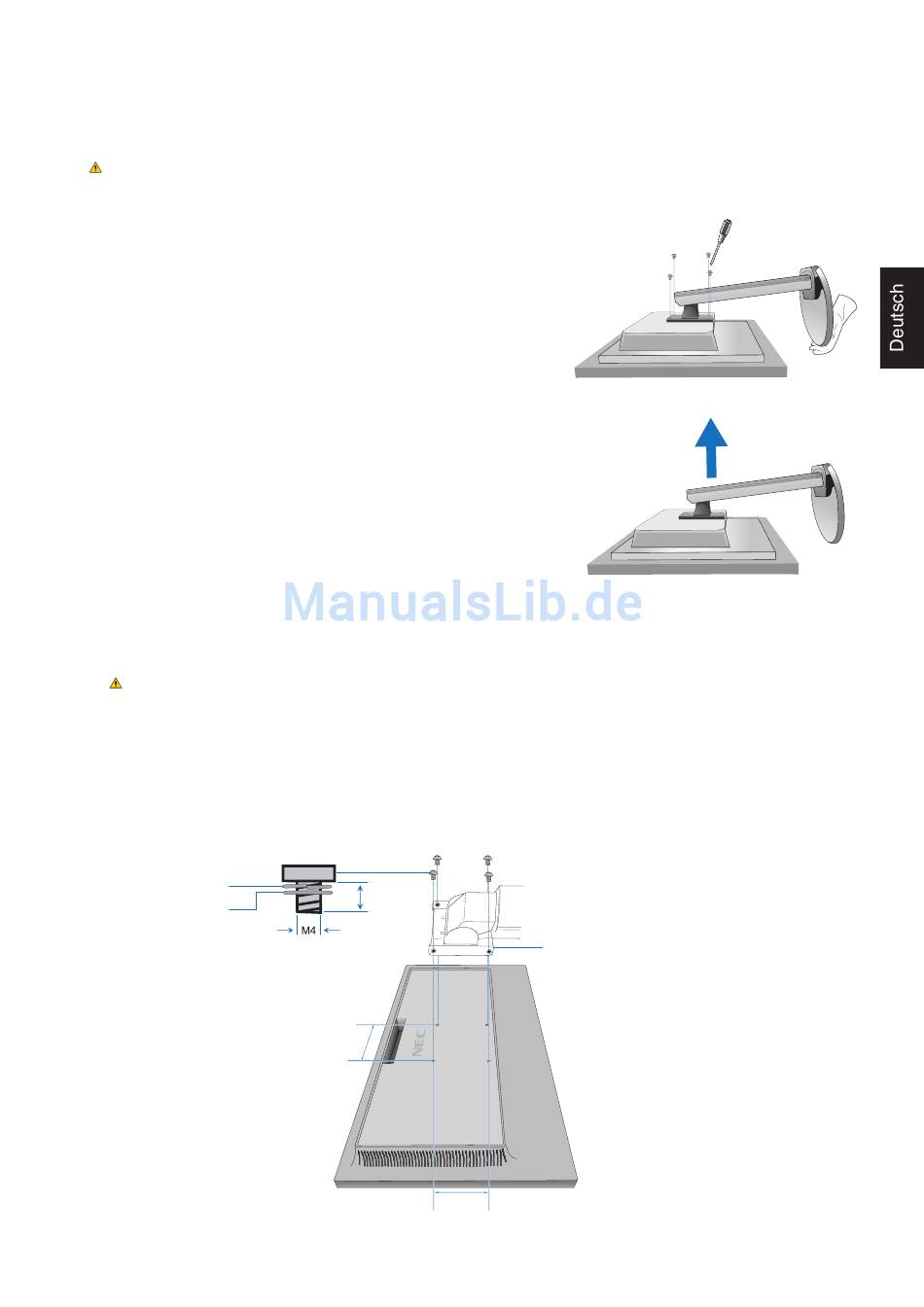

1. Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten, und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfläche
(Abbildung S.1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab.
4. Entfernen Sie die vier Schrauben, mit denen der Fuß am Monitor befestigt
ist (Abbildung S.1).
HINWEIS: Halten Sie den Standfuß fest, während Sie die Schrauben entfernen,
damit der Standfuß nicht herunterfällt.
5. Entfernen Sie den Monitorfuß (Abbildung S.2).
HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagevorrichtungen.
Entfernen Sie den Monitorfuß vorsichtig.
6. Der Monitor kann jetzt anders montiert werden.

2. Montage des Tragarms

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Beachten Sie die Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage".
2. Befestigen Sie den Tragarm mit 4 Schrauben, die den nachfolgend aufgeführten Spezifikationen entsprechen,
am Monitor (Abbildung F.1).
VORSICHT: • Verwenden Sie nur die Schrauben (4 Stück), die vom Monitorfuß entfernt wurden, oder die angegebenen
Schrauben (Abbildung F.1), um weder den Monitor noch den Monitorfuß zu beschädigen.
• Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der auf das
Gewicht des Monitors ausgelegt ist. Der LCD-Monitor sollte nur an einem zugelassenen Tragarm
montiert werden, der beispielsweise mit einem TÜV-GS-Zeichen versehen ist.
• Ziehen Sie alle Schrauben fest (empfohlenes Anzugsdrehmoment: 98–137 N/cm).
Bei lockeren Schrauben kann sich der Monitor vom Tragarm lösen.
• Zum Anbauen des Tragarms sind mindestens zwei Personen erforderlich, wenn der Monitor hierfür
nicht mit der Bildschirmoberfläche nach unten auf einer ebenen Oberfläche abgelegt werden kann.
3. Schließen Sie die Kabel an der Rückseite des Monitors an.
Federring
Unterlegscheibe
Seite 15 finden Sie weitere Informationen. Entfernen Sie vor der Montage den
12 mm
100 mm
100 mm
Abbildung F.1
Deutsch-9
Abbildung S.1
Abbildung S.2
Stärke der Halterung (Arm)
2,0 ~ 3,2 mm
