Koppelstrecken

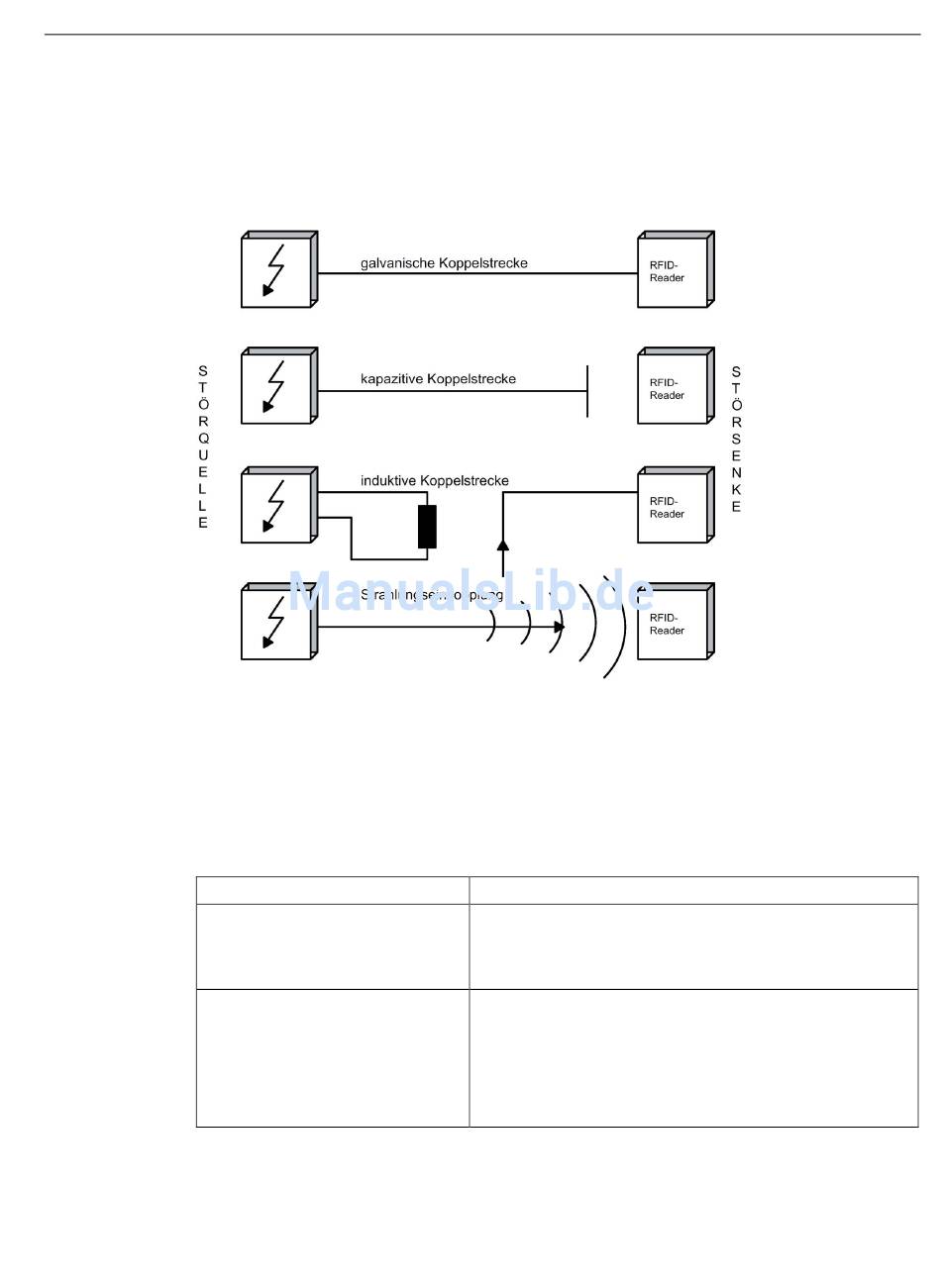

Damit die von einer Störquelle erzeugten Störungen zur Wirkung kommen können, bedarf es
einer Koppelstrecke. Es existieren vier Möglichkeiten der Störeinkopplung:
Bild 4-12
Beim Einsatz der RFID-Baugruppen können unterschiedliche Komponenten des
Gesamtsystems als Koppelstrecke wirken:
Tabelle 4- 63 Ursachen für Koppelstrecken
Koppelstrecke
Kabel und Leitungen
Schaltschrank- oder Gehäuse
SIMATIC RF300
Systemhandbuch, 10/2016, C79000-G8900-C345-06
4.5 Richtlinien zur Elektromagnetischen Verträglichkeit (EMV)
Möglichkeiten der Störeinkopplung
hervorgerufen durch
falsche oder ungünstige Verlegung
•
fehlenden oder falsch angeschlossenen Schirm
•
räumlich ungünstige Anordnung der Kabel
•
fehlende oder falsch verdrahtete Ausgleichsleitung
•
fehlende oder falsche Erdung
•
räumlich ungünstige Anordnung
•
nicht fest montierte Baugruppen
•
ungünstigen Schrankaufbau
•
RF300-System planen
