Dynojet Power Commander III USB Installationsanleitung Seite 2

Steckverbindung trennen
Fahrzeugstecker
Drosselklappensensor
Verbinder
i324-411de www.powercommander.com
PCIII Stecker
1 Fahrer und Soziussitz demontieren.
2 Tank an der Vorderseite anheben und
abstützen.
3 Power Commander Kabelbaum, vom
Heckbereich ausgehend,zur linken
Motorseite verlegen.

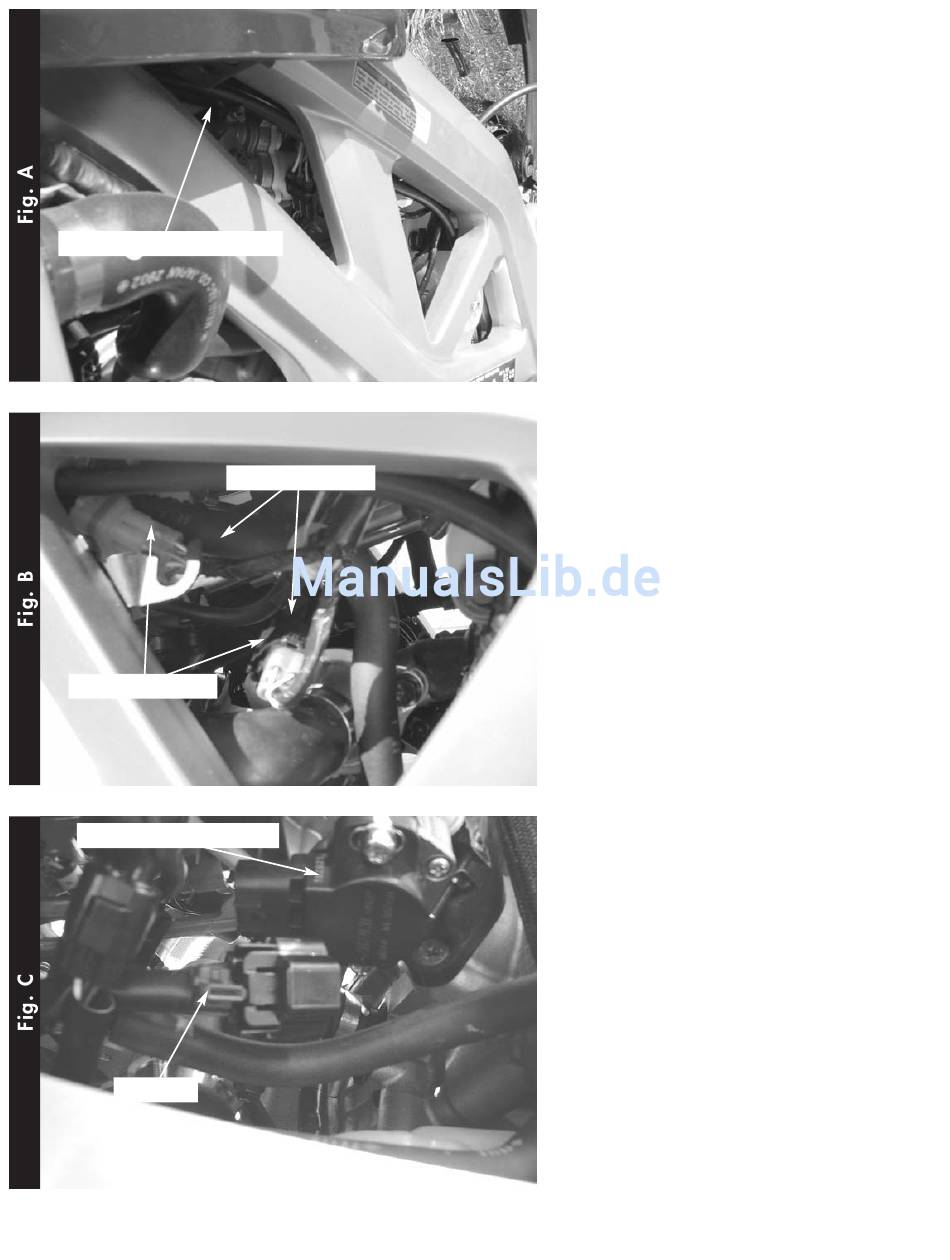

4 Lokalisieren Sie den SCHWARZEN
Stecker der Ansaugbrückenelektronik.
Der Stecker befindet sich auf linken
Seite innerhalb der Rahmenstrebe
Fig.A.
5 Steckverbindung trennen. PCIII
Stecker und Fahrzeugstecker In-line
miteinander verbinden (Fig. B).
6 Der Drosselklappensensor befindet
sich auf der linken Seite der
Ansaugbrücke.
7 Ziehen Sie den Stecker des Sensors ab
und bringen den Abzweigverbinder
am PINK/WEISSEN Kabel an
(Fig.C).
Beachten: Wir empfehlen diese Verbindung
mit säurefreiem Fett "abzudichten".
2005-2006 Suzuki SV 1000 - PCIII USB - 2
