Hydraulikschemen

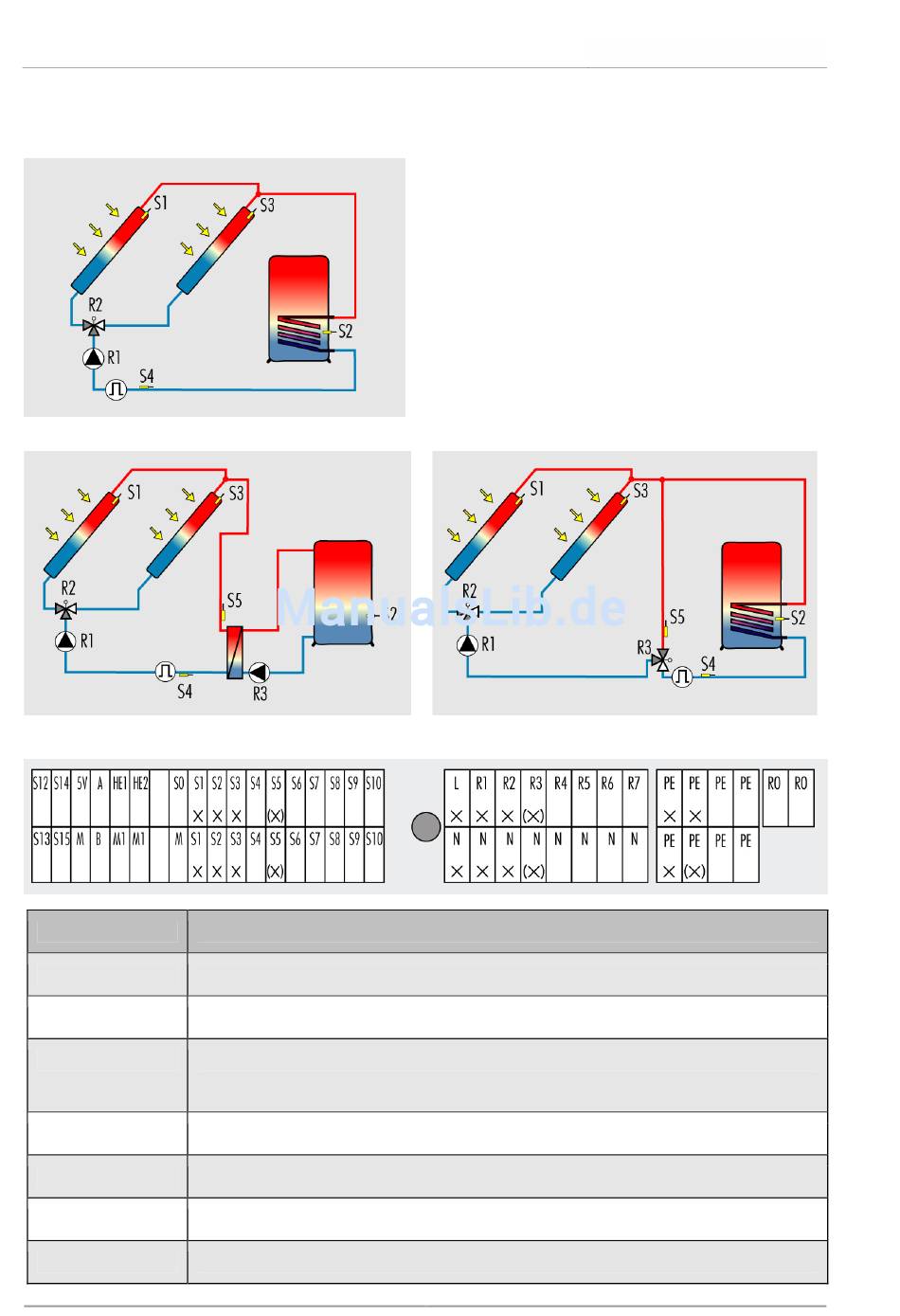

2.4 Hydraulikschema 120.01, 121.01, 122.01
Hydraulikschema 120.01
Hydraulikschema 121.01
Klemme
R1 + N + PE
R2 + N + PE
(R3 + N + PE)
S1 + S1
S2 + S2
S3 + S3
(S5 + S5)
12
Verwendungszweck
Solarkreispumpe
Dreiwegeventil
121.01: Sekundärpumpe
122.01: Dreiwegeventil für Bypassfunktion
Temperaturfühler Kollektorfeld 1
Temperaturfühler Speicher
Temperaturfühler Kollektorfeld 2
Temperaturfühler Kollektorvorlauf
Hydraulikschema 122.01
