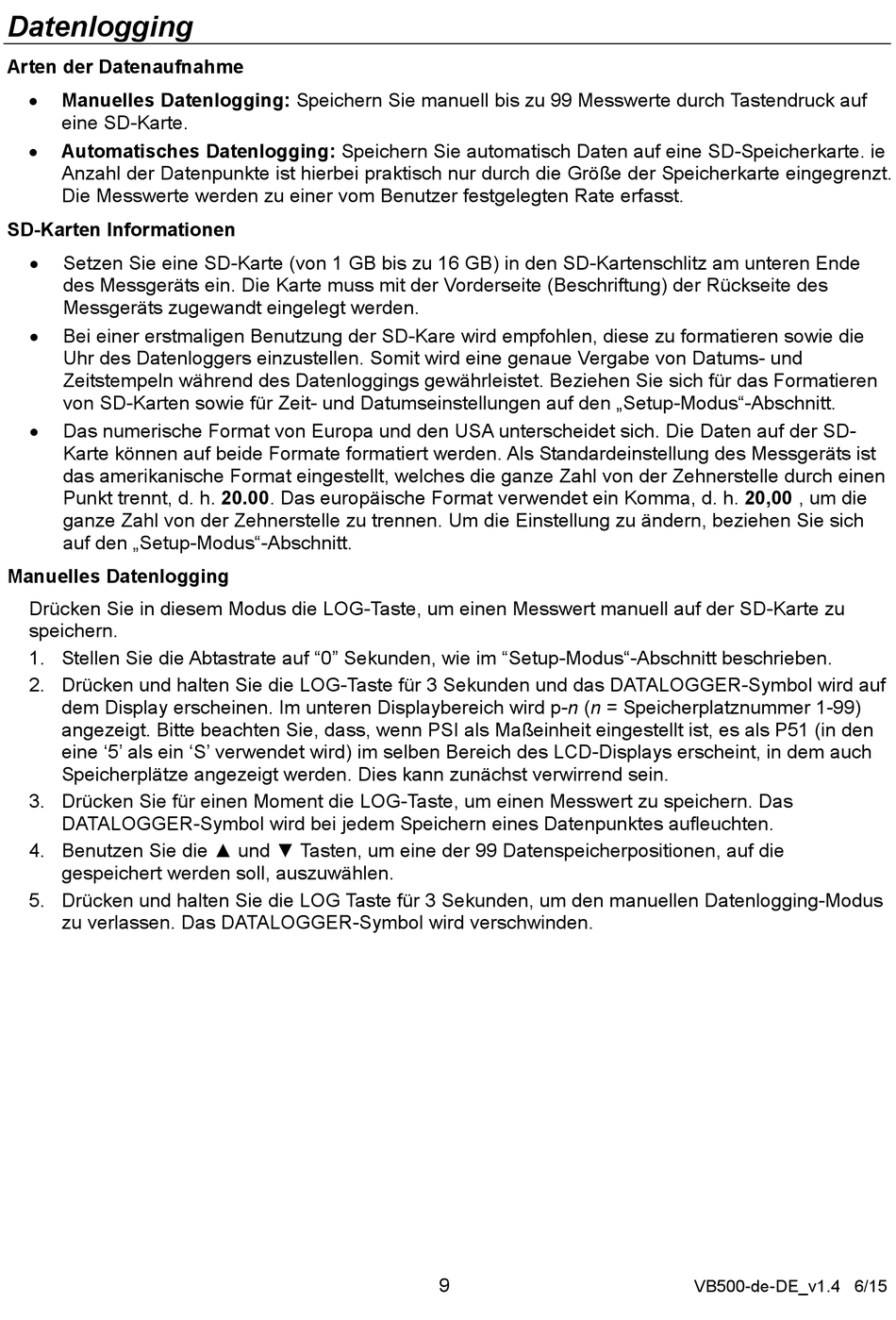

Datenlogging
Arten der Datenaufnahme
Manuelles Datenlogging: Speichern Sie manuell bis zu 99 Messwerte durch Tastendruck auf
eine SD-Karte.
Automatisches Datenlogging: Speichern Sie automatisch Daten auf eine SD-Speicherkarte. ie
Anzahl der Datenpunkte ist hierbei praktisch nur durch die Größe der Speicherkarte eingegrenzt.
Die Messwerte werden zu einer vom Benutzer festgelegten Rate erfasst.
SD-Karten Informationen
Setzen Sie eine SD-Karte (von 1 GB bis zu 16 GB) in den SD-Kartenschlitz am unteren Ende
des Messgeräts ein. Die Karte muss mit der Vorderseite (Beschriftung) der Rückseite des
Messgeräts zugewandt eingelegt werden.
Bei einer erstmaligen Benutzung der SD-Kare wird empfohlen, diese zu formatieren sowie die
Uhr des Datenloggers einzustellen. Somit wird eine genaue Vergabe von Datums- und
Zeitstempeln während des Datenloggings gewährleistet. Beziehen Sie sich für das Formatieren
von SD-Karten sowie für Zeit- und Datumseinstellungen auf den „Setup-Modus"-Abschnitt.
Das numerische Format von Europa und den USA unterscheidet sich. Die Daten auf der SD-
Karte können auf beide Formate formatiert werden. Als Standardeinstellung des Messgeräts ist
das amerikanische Format eingestellt, welches die ganze Zahl von der Zehnerstelle durch einen
Punkt trennt, d. h. 20.00. Das europäische Format verwendet ein Komma, d. h. 20,00 , um die
ganze Zahl von der Zehnerstelle zu trennen. Um die Einstellung zu ändern, beziehen Sie sich
auf den „Setup-Modus"-Abschnitt.
Manuelles Datenlogging
Drücken Sie in diesem Modus die LOG-Taste, um einen Messwert manuell auf der SD-Karte zu
speichern.
1. Stellen Sie die Abtastrate auf "0" Sekunden, wie im "Setup-Modus"-Abschnitt beschrieben.
2. Drücken und halten Sie die LOG-Taste für 3 Sekunden und das DATALOGGER-Symbol wird auf
dem Display erscheinen. Im unteren Displaybereich wird p-n (n = Speicherplatznummer 1-99)
angezeigt. Bitte beachten Sie, dass, wenn PSI als Maßeinheit eingestellt ist, es als P51 (in den
eine '5' als ein 'S' verwendet wird) im selben Bereich des LCD-Displays erscheint, in dem auch
Speicherplätze angezeigt werden. Dies kann zunächst verwirrend sein.
3. Drücken Sie für einen Moment die LOG-Taste, um einen Messwert zu speichern. Das
DATALOGGER-Symbol wird bei jedem Speichern eines Datenpunktes aufleuchten.
4. Benutzen Sie die ▲ und ▼ Tasten, um eine der 99 Datenspeicherpositionen, auf die
gespeichert werden soll, auszuwählen.
5. Drücken und halten Sie die LOG Taste für 3 Sekunden, um den manuellen Datenlogging-Modus
zu verlassen. Das DATALOGGER-Symbol wird verschwinden.
9
VB500-de-DE_v1.4 6/15
