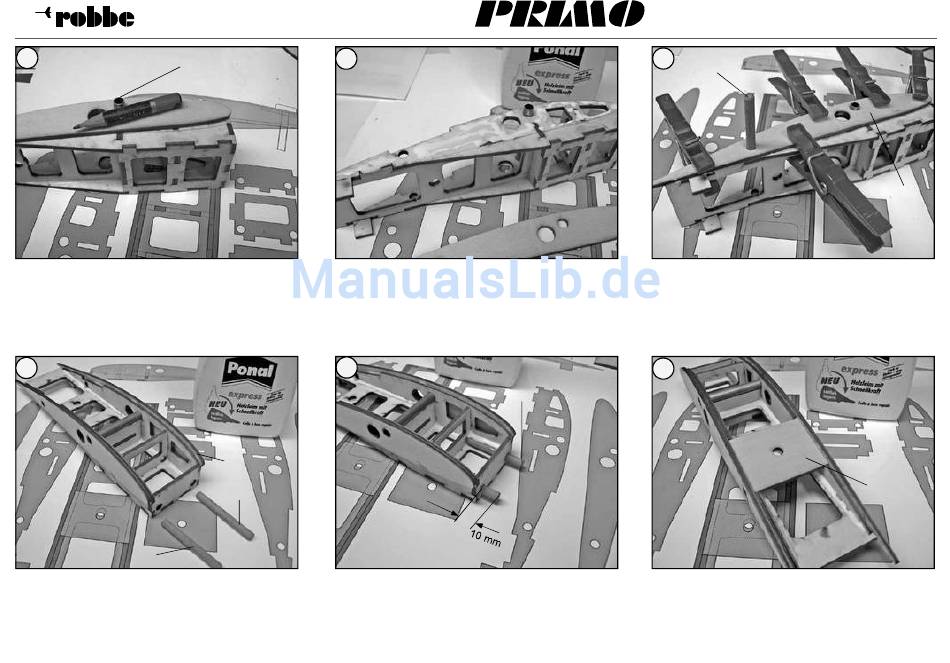

61
M 8
Bild 61
- Deckrippe M 7 mit dem mittleren Tragr‚hrchen M 8 zentrie-
ren. Rippen gem۠ oberer Profilkontur ausrichten, untere
Profilkontur auf die Mittelrippe •bertragen.
64
M 9
Bild 64
- Zweite Deckrippe M 7 verkleben. Tragr‚hrchen M 8 end-
g•ltig positionieren und mit Epoxy verkleben.
Bau- und Betriebsanleitung
62
Bilder 62 und 63
- Deckrippe M 7 aufkleben und mit Klammern und einem
eingeschobenen Buchend•bel (M 9) fixieren. D•belnicht
verkleben.
65
M 7
M 9
Bild 65
- Die D•bel M 9 einschieben und mit 10 mm ƒberstand ver-
kleben.
63
66
M 9
Bild 66
- Die Auflage M 10 f•r die Tragfl€chenschraube einkleben.
2554
No.
M 9
M 10
Seite 18
M 7
