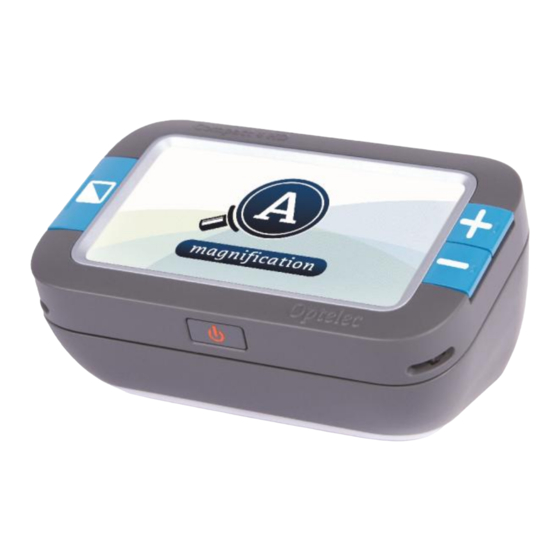

Optelec Compact 4 HD Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Optelec Anleitungen
  4. Lupen
  5. Compact 4 HD
  6. Bedienungsanleitung

Optelec Compact 4 HD Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 172

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optelec Compact 4 HD

Inhaltszusammenfassung für Optelec Compact 4 HD

  • Seite 5 De Compact 4 HD opladen ..............55 Stand-by en Automatisch Uitschakelen ............ 56 Batterij waarschuwing ................56 4. Het Compact 4 HD Menu ................57 Activeren van het menu ................58 Navigeren in het menu ................58 Verlaten van het menu ................58 Menu: Informatie (Information) ..............
  • Seite 10 2. Erste Schritte ....................173 Benutzung des Compact 4 HD ............... 173 Reinigung Kameralinse und Spiegel ............175 Tastenbelegung ..................176 Compact 4 HD Ein- und Ausschalten ............. 178 Einstellen der Vergrößerung ..............178 Auswahl des Darstellungsmodus ............180 Schnappschuss-Funktion ............... 180 3.
  • Seite 11 Menü: Sound  Signalton ..............190 Menü: Light  Objektbeleuchtung ............191 Menü: Color  Farbe ................192 Menü: Reset  Zurücksetzen ..............193 Anhang A: Sicherheitshinweise ................ 194 Anhang B: Technische Informationen ............... 195 Anhang C: Garantiebedingungen..............197 Optelec Zweigniederlassungen Weltweit ............201...

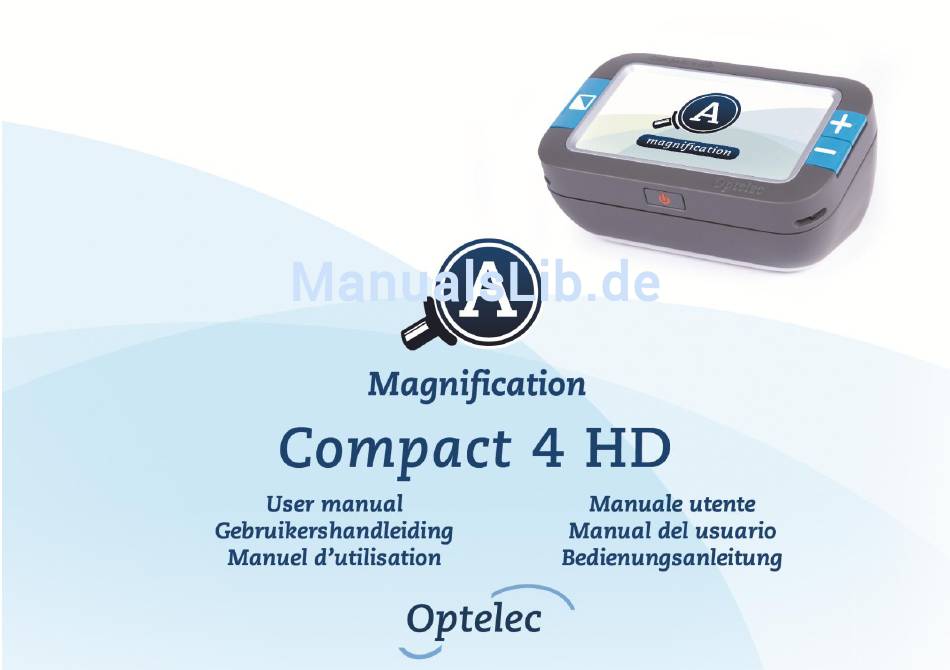

  • Seite 171 Optelec Compact 4 HD Compact 4 HD Bedienungsanleitung OPN: UDC- Version 1.2 © 2016Optelec, the Netherlands All rights reserved Optelec P.O. Box 399 2990 AJ Barendrecht The Netherlands Phone: +31 (0) 88 678 34 44 E-mail: info@optelec.nl Internet: www.optelec.com Deutsch...
  • Seite 172 Optelec Compact 4 HD WEEE Richtlinie Die WEEE-Richtlinie (Waste Electrical and Electronic Equipment; deutsch: (Elektround Elektronikgeräte-Abfall) ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Die EU-Richtlinie ist im Jahr 2003 in Kraft getreten.

  • Seite 173: Einführung

    Wenn Sie Fragen oder Anregungen zur Verwendung des Compact 4 HD haben, kontaktieren Sie bitte Ihren Händler oder die Optelec GmbH. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuches. Ihre Fragen und Anregungen nehmen wir gerne entgegen! Wir wünschen Ihnen viel Freude mit Ihrem Compact 4 HD!

  • Seite 174: Über Dieses Handbuch

    Bitte informieren Sie sich auf unserer Homepage www.optelec.de im Bereich Kundenservice über neue Versionen Ihrer Bedienungsanleitung. Dieses Handbuch wird Sie mit den Eigenschaften und den grundlegenden Funktionen des Compact 4 HD vertraut machen. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Gerät benutzen. Lieferumfang Das finden Sie in der Verpackung des Compact 4 HD: ...

  • Seite 175: Erste Schritte

    Optelec Compact 4 HD 2. Erste Schritte Der Compact 4 HD ist korrekt vor Ihnen platziert, wenn sich das Optelec-Logo auf der Vorderseite, unten in der Mitte des Bildschirms befindet. Benutzung des Compact 4 HD Sie haben zwei Möglichkeiten, den Compact 4 HD einzusetzen: Mit oder ohne Leseständer.
  • Seite 176 Compact 4 HD ohne Leseständer Compact 4 HD mit Leseständer Um den Compact 4 HD ohne Leseständer zu nutzen, nehmen Sie das Gerät in die Hand und halten die Kamera auf den gewünschten Text oder das Bild (die Kamera befindet sich auf der Rückseite des Compact 4 HD).

  • Seite 177: Reinigung Kameralinse Und Spiegel

    Zum Integrieren des Gerätes in den Leseständer gehen Sie wie folgt vor: Stellen Sie den Leseständer auf. Legen Sie den Compact 4 HD mit Bildschirm nach oben so auf den Leseständer auf, dass das Optelec Logo rechts unten zu sehen ist. Die Magnete im Leseständer ziehen den Compact 4...

  • Seite 178: Tastenbelegung

    Optelec Compact 4 HD Tastenbelegung Der Compact 4 HD verfügt über folgende Tasten: Modus-Taste Drücken Sie die Modus-Taste an der linken Seite des Bildschirms um den Darstellungs-modus zu wählen. Halten Sie diese Taste für 3 Sekunden, schaltet sich die Beleuchtung aus.
  • Seite 179 Verbinden Sie das Netzteilkabel mit der Buchse und laden Sie damit den Akku des Gerätes auf. Sie dürfen nur ausschließlich das für das Gerät vorgesehene Netzteil benutzen! Die Kamera des Compact 4 HD ist auf der Rückseite des Gerätes angeordnet. Deutsch...

  • Seite 180: Compact 4 Hd Ein- Und Ausschalten

    Nach dem Aufladen drücken Sie die graue Ein/Aus-Taste mit dem orangefarbenen Symbol auf der vorderen Seite des Compact 4 HD für eine Sekunde. Das Gerät startet in dem zuletzt gewählten Modus. Durch nochmaliges Drücken der grauen Ein/Aus-Taste für eine Sekunde schalten Sie den Compact 4 HD wieder aus.
  • Seite 181 Optelec Compact 4 HD Hinweis! In der kleinsten, 1,7fachen Vergrößerung erscheinen die Textlinien in einer Rundung. Dies wird meist bei sehr kleinen Texten sichtbar. Dieser “Fischaugen” Effekt entsteht durch das Ultra-Weitwinkel Objektiv. “Fischaugen” Effekt in der kleinsten Vergrößerung Deutsch...

  • Seite 182: Auswahl Des Darstellungsmodus

    Die Schnappschuss-Funktion ermöglicht Ihnen, einen Text oder ein Bild vorübergehend zu speichern. Halten oder legen Sie den Compact 4 HD auf den gewünschten Text oder das Bild. Drücken und halten Sie die Schnappschuss-Taste, die sich oberhalb auf der rechten Seite des Bildschirms befindet.
  • Seite 183 Lassen Sie die Schnappschuss-Taste los. o Der Compact 4 HD zeigt die gemachte Aufnahme. Das Bild wird vorübergehend im Compact 4 HD gespeichert. Sie können sich nun das Bild aus der Nähe ansehen. Verwenden Sie die Vergrößerungstasten auf der rechten Seite des Bildschirms um die Vergrößerung auf Ihrem Bild zu ändern.

  • Seite 184: Aufladen Des Akkus

    Ladeproblem blinkt die LED-Anzeige orange. Ziehen Sie das Netzteilkabel aus dem Compact 4 HD heraus und versuchen Sie das Aufladen durch erneutes Einstecken des Kabels noch einmal. In warmer Umgebung oder beim Einschalten des Compact 4 HD kann es zu einer Ladeunterbrechung kommen. Die LED-Anzeige blinkt dann grün. Sobald die Schutzschaltung eine Abkühlung erkennt wird der Ladevorgang fortgesetzt.

  • Seite 185: Standby Und Automatisches Ausschalten

    Taste arbeitet das Gerät wieder. Nach vier Minuten im Standby-Modus schaltet sich der Compact 4 HD automatisch aus. Drücken Sie die graue Ein-AusTaste auf der vorderen Seite des Gerätes, um den Compact 4 HD wieder einzuschalten. Die Standby- Zeit und die Ausschaltzeit können Sie im Compact 4 HD Menü...

  • Seite 186: Das Compact 4 Hd Menü

    Optelec Compact 4 HD 4. Das Compact 4 HD Menü Anzeige Akku-Status und Firmwareversion. Einstellen der Helligkeit. Einstellen der Energieoptionen. Signaltöne Ein- oder Ausschalten. Aktivieren oder Deaktivieren der Objektbeleuchtung. Ändern der 4 Lesefarben Darstellungsmodi. Auf Werkseinstellung zurücksetzen. Deutsch...

  • Seite 187: Das Menü Aktivieren

    Optelec Compact 4 HD Das Menü aktivieren Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Navigieren im Menü Drücken Sie die + oder – Taste zum Navigieren zwischen den Menüpunkten. Mit der Modus-Taste auf der linken Seite des Bildschirms aktivieren oder bestätigen Sie den Menüpunkt.

  • Seite 188: Menü: Information

    Optelec Compact 4 HD Menü: Information Dieser Menüpunkt zeigt Ihnen den Akkustatus und die aktuelle Firmwareversion Ihres Gerätes an. In diesem Menüpunkt sind Änderungen nicht möglich. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde.

  • Seite 189: Menü: Brightness  Helligkeit

    Optelec Compact 4 HD Menü: Brightness  Helligkeit Mit diesem Menüpunkt können Sie die Helligkeit auf Ihrem Bildschirm einstellen. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der –...

  • Seite 190: Menü: Power  Ein-Und Ausschalten

    Compact 4 HD Menü: Power  Ein-und Ausschalten Dieser Menüpunkt hat vier Untermenüs: Einstellen der Zeit, bis der Compact 4 HD in den Standby-Modus schaltet um Energie zu sparen. Drücken Sie eine beliebige Taste, und das Gerät verlässt den Standby-Modus. Die Standby Standardeinstellung der Standby-Zeit beträgt zwei Minuten.
  • Seite 191 Optelec Compact 4 HD Wählen Sie den Menüpunkt “Power“. mit der + oder – Taste aus und bestätigen Sie durch Drücken der Modus-Taste Ihre Auswahl. Wählen Sie “Standby“ mit der “+“ oder “–“ aus und bestätigen Sie durch Drücken der Modus-Taste Ihre Auswahl.

  • Seite 192: Menü: Sound  Signalton

    Optelec Compact 4 HD Menü: Sound  Signalton In diesem Menüpunkt können Sie den Signalton aktivieren oder deaktivieren. In der Standardeinstellung ist der Signalton aktiviert. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 193: Menü: Light  Objektbeleuchtung

    Optelec Compact 4 HD Menü: Light  Objektbeleuchtung In diesem Menüpunkt können Sie die Objektbeleuchtung für das Lesen aus der Distanz aktivieren oder deaktivieren. Die Objektbeleuchtung befindet sich rechts und links neben der Kamera. In der Standardeinstellung ist die Objektbeleuchtung aktiviert.

  • Seite 194: Menü: Color  Farbe

    Optelec Compact 4 HD Menü: Color  Farbe Der Compact 4 HD verfügt über vier kontrastverstärkte Lesefarbenmodi. Für jeden sind verschiedene Vorder- und Hintergrundfarben wählbar. Drei dieser Modi können deaktiviert werden, wenn nur eine Lesefarbe benötigt wird. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 195: Menü: Reset  Zurücksetzen

    Optelec Compact 4 HD Menü: Reset  Zurücksetzen Der Compact 4 HD kann auf die Werkseinstellungen zurückgesetzt werden. Alle Einstellungen, die Sie vorgenommen haben, werden auf die Werkseinstellungen zurückgesetzt. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 196: Anhang A: Sicherheitshinweise

    Compact 4 HD Anhang A: Sicherheitshinweise  Um die Brandgefahr des Compact 4 HD gering zu halten, setzen Sie das Gerät keiner übermässiger Hitze oder direktem Sonnenlicht aus.  Entfernen Sie nicht irgendwelche Teile des Compact 4 HD. Kontaktieren Sie den autorisierten Optelec Service in Ihrer Umgebung.

  • Seite 197: Anhang B: Technische Informationen

    Optelec Compact 4 HD Anhang B: Technische Informationen Vergrößerung 1,7- bis 12fach Darstellungsmodi Darstellungsmodi Echtfarbe Foto Modus Hoher Kontrast Weiß auf Schwarz Hoher Kontrast Schwarz auf Weiß Hoher Kontrast Lesefarbe Kombination 1 Hoher Kontrast Lesefarbe Kombination 2 Fokus Auto-Fokus Bildschirm 10,9 cm (4,3 Zoll) TFT Auflösung 480 x 270...
  • Seite 198 Optelec Compact 4 HD Betriebsbedingungen Temperatur +10°C bis +35°C Relative Luftfeuchtigkeit < 70%, Keine Kondensation Höhen bis zu 3000 m Druck 700 - 1060 hPa Lager und Transportbedingungen Temperatur +10°C bis +40°C Relative Luftfeuchtigkeit < 95%, Keine Kondensation Höhen bis zu 12192 m...

  • Seite 199: Anhang C: Garantiebedingungen

    Agenturen. Der Compact 4 HD wurde für Endkunden bzw. Einzelpersonen zur Verwendung zu Hause oder unterwegs konzipiert. Optelec behält sich das Recht vor, den Compact 4 HD zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen. Eine Haftung von Seiten von Optelec oder seinen Vertretern für indirekte oder direkte mittelbare Schäden ist in jedem Fall ausgeschlossen.
  • Seite 200 Optelec Compact 4 HD RoHS Übereinstimmung Dieses Produkt stimmt mit der Direktive 2002/95/EC des Europäischen Parlaments und dem Europäischen Rat vom 27. Januar 2003 über die Reduzierung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) überein. Anmerkung Europäische Union Produkte mit der CE-Kennzeichnung stimmen mit der EMV-Richtlinie (2004/108/EC) und der...
  • Seite 201 WARNUNG: Die Benutzung von Zubehörteilen, Netzteilen oder Kabeln, die nicht vom Hersteller als original Ersatz- oder Zubehörteile bestimmt sind, können eine erhöhte Emission oder verringerte Immunität des Compact 4 HD zur Folge haben. Dieses Gerät führt die CE and FCC Kennzeichnung.
  • Seite 202 Optelec Compact 4 HD WARNUNG: Sie sind darauf aufmerksam gemacht worden, dass Änderungen oder Modifikationen nicht bei autorisierten Stellen geprüft sind und die Betriebserlaubnis für das Gerät damit verfällt. Dieses Gerät stimmt mit den Richtlinien der FCC, Part 15 Regeln überein. Der Betrieb ist für die zwei folgenden Zustände zulässig:...

  • Seite 203: Optelec Offices Worldwide

    Optelec Offices Worldwide Optelec kantoren wereldwijd | Optelec dans le monde Sedi Optelec nel mondo | Optelec en el mundo | Optelec Zweigniederlassungen Weltweit Optelec Europe Optelec U.S. Breslau 4 11800 31st Court North 2993 LT Barendrecht St. Petersburg, FL 33716 The Netherlands U.S.A.
  • Seite 204 Optelec Compact 4 HD...
