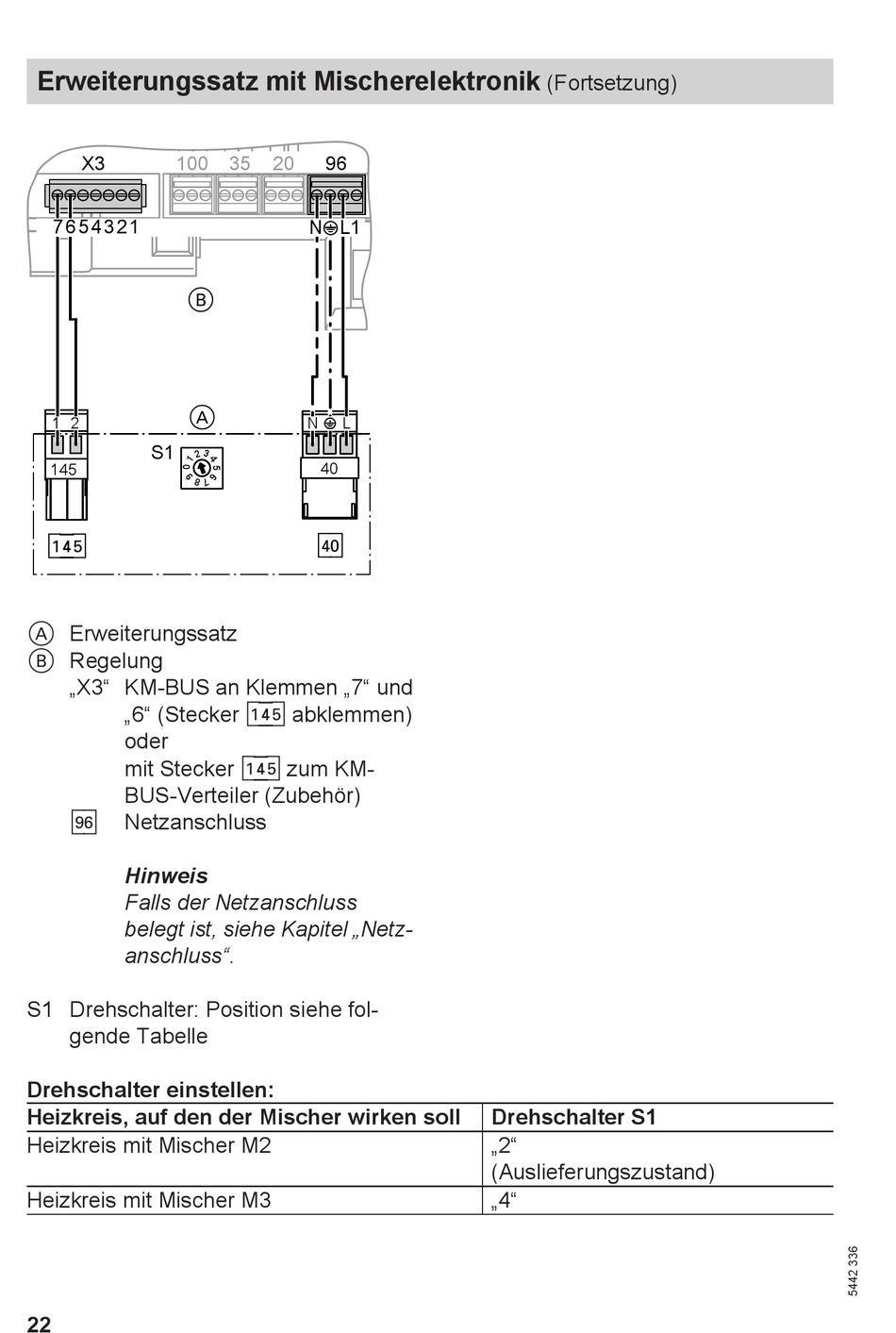

Erweiterungssatz mit Mischerelektronik
X3 100
76 54 3 21
B
A
1 2
S1
145
aVG
A Erweiterungssatz
B Regelung
„X3" KM-BUS an Klemmen „7" und
„6" (Stecker aVG abklemmen)
oder
mit Stecker aVG zum KM-
BUS-Verteiler (Zubehör)
lH Netzanschluss
Hinweis
Falls der Netzanschluss
belegt ist, siehe Kapitel „Netz-
anschluss".
S1 Drehschalter: Position siehe fol-
gende Tabelle
Drehschalter einstellen:
Heizkreis, auf den der Mischer wirken soll
Heizkreis mit Mischer M2
Heizkreis mit Mischer M3
22
35 20 96
N L1
N L
40
fÖ
(Fortsetzung)
Drehschalter S1
„2"
(Auslieferungszustand)
„4"
