CGC 400 installation instructions
4189341140 DE
2. Montage
2.1 CGC 400 Montage
2.1.1 Montage des Gerätes
Das Gerät ist für die Montage mit sechs Halteklammern entwickelt. Die Klammern sind im Lieferumfang
enthalten.

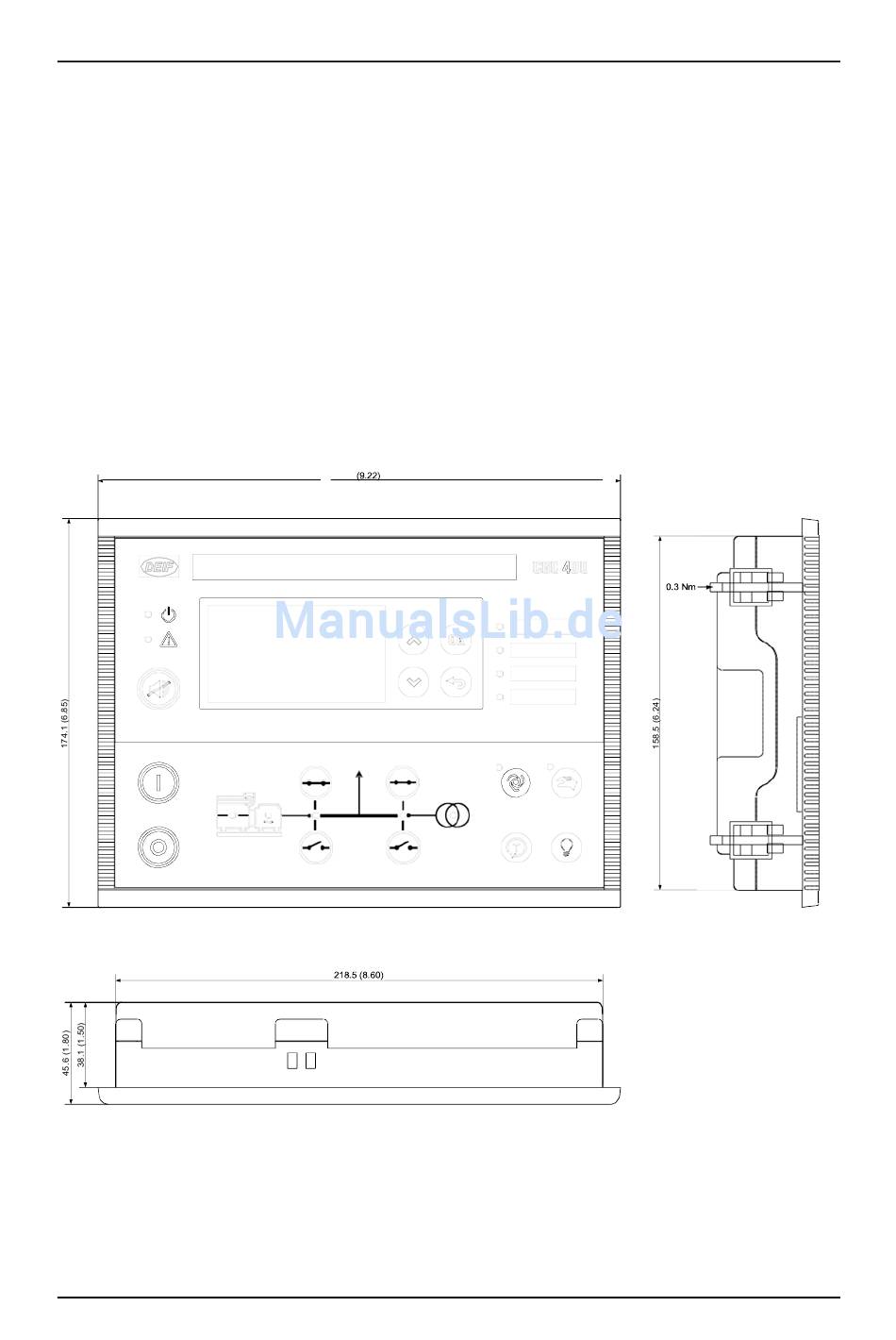

2.1.2 Abmessungen und Ausschnitt
Montage in der Schaltanlagenfront.
Für eine optimale Montage muss der Ausschnitt folgende Maße haben:
H × B (mm) = 160,0 × 220,0 (+0,4/-0,0)
H × B (inches) = 6,30" × 8,66" (+0,01575/-0,0)
2.1.3 Anzugsmomente
Halteklammern:
Anschlussklemmen:
DEIF A/S
234.1
0,3 Nm
0,5 Nm
Montage
Seite 5 von 23
