7a: Aufstellen der inneren Stütze

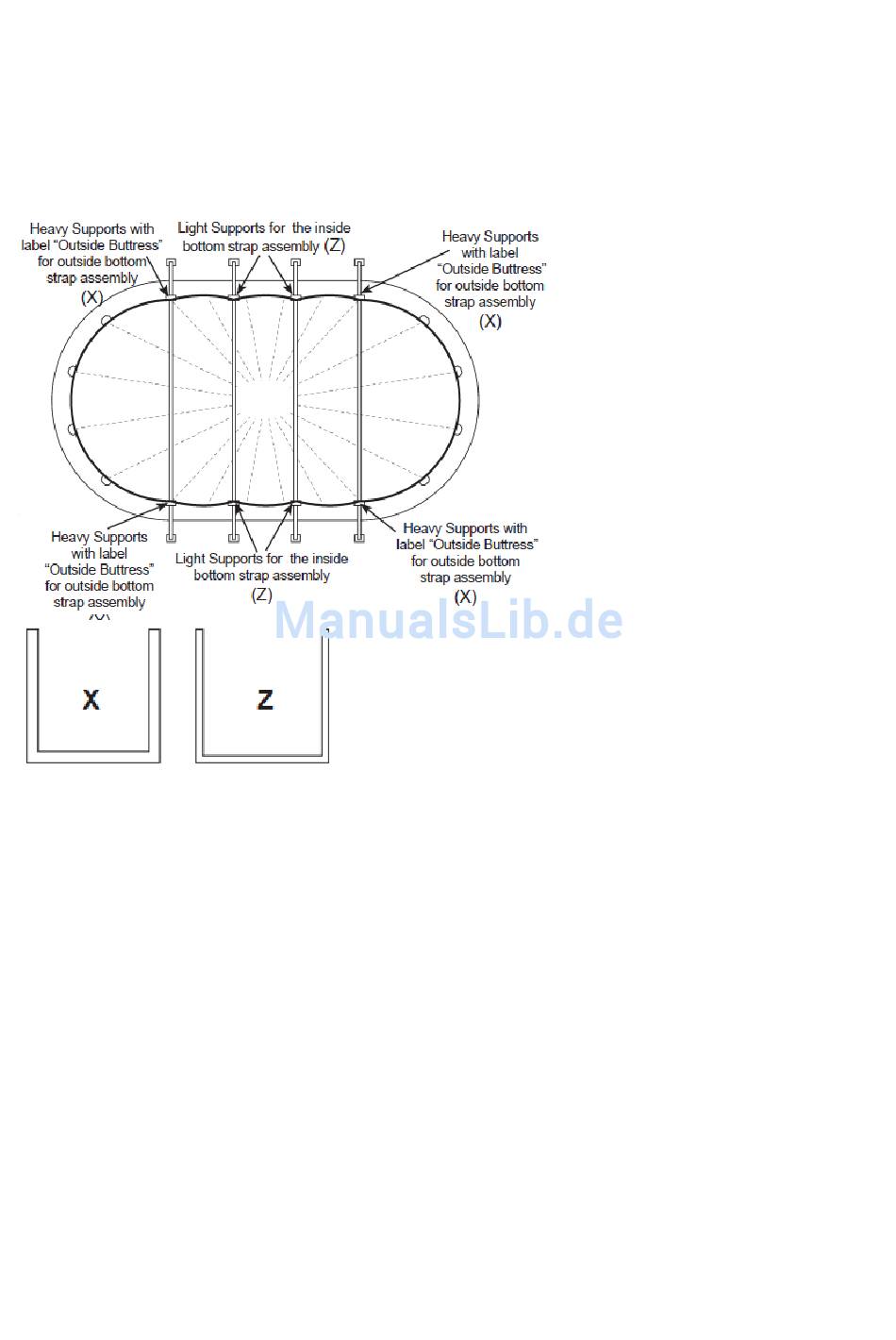

Es kann zwei Typen von internen Streben Haltern geben. Die (X) schwereren sind gekennzeichnet
mit "Outside Buttress". Diese müssen an erster und letzter Position der Stützen verwendet
werden (X).
Die leichteren Streben Halter müssen an den mittleren Stützen verwendet werden (Z).
Die inneren Stützen Halter müssen zwischen den Führungen der Stützen Bodenplatte positioniert
werden. (Fig. A & B)
Schieben Sie den Stützen Holm über den inneren Stützen außerhalb der Führungen in die Stützen
Bodenplatte. (Fig. C & D).
Die Löcher im Stützenholm jetzt mit den Löchern der Stützen, Bodenplatte und innere Stützen
Halterung ausrichten und mit den ca. 75mm langen Schlüsselschrauben sichern.
