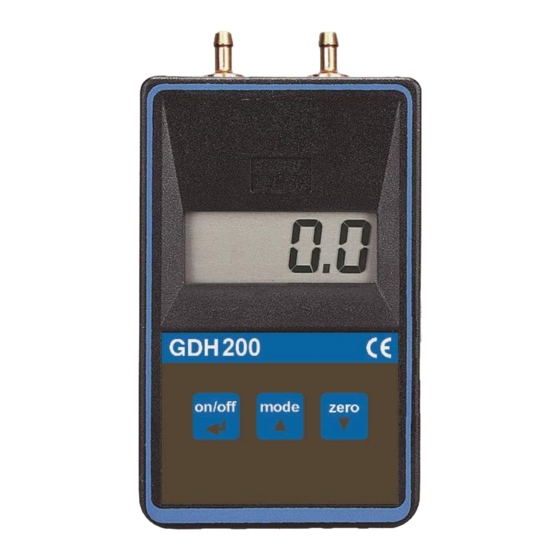

GREISINGER GDH 200-13 Bedienungsanleitung

H59.0.02.6B-01
Bedienungsanleitung Differenzdruckmeßgerät
Technische Daten
Meßbereiche:
Max. Überlast:
Genauigkeit: (bei Nenntemperatur = 25°C, ±1 Digit, Nullpunktabgleich)
Druckanschluß:
Meßfrequenz:
Anzeige:
Bedienelemente:
Min-/Max-Wertspeicher:
Zero-Funktion:
Scale:
Arbeitsbedingungen:
Lagertemperatur:
Stromversorgung:
Stromverbrauch:
Batterielebensdauer:
Batteriewechselanzeige:
Auto-Off-Funktion:
Gehäuse:
Abmessungen:
Gewicht:
EMV:
Sicherheitshinweise
Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und
Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen
Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden.
1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhältnissen, die im Kapitel
"Technische Daten" spezifiziert sind, eingehalten werden.
Wird das Gerät von einer kalten in eine warme Umgebung transportiert kann durch Kondensatbildung eine Störung der
Gerätefunktion eintreten. In diesem Fall muß die Angleichung der Gerätetemperatur an die Raumtemperatur vor einer
Inbetriebnahme abgewartet werden.
2. Wenn anzunehmen ist, daß das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor
einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät
beeinträchtigt sein, wenn es zum Beispiel:
- sichtbare Schäden aufweist.
- nicht mehr wie vorgeschrieben arbeitet.
- längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
In Zweifelsfällen sollte das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung eingeschickt werden.
3. Achtung: Dieses Gerät ist nicht für Sicherheitsanwendungen, Not-Aus Vorrichtungen oder Anwendungen bei denen eine
Fehlfunktion Verletzungen und materiellen Schaden hervorrufen könnte, geeignet.
Wird dieser Hinweis nicht beachtet, könnten schwere gesundheitliche und materielle Schäden auftreten.
4. Bei Lagerung über 50°C muß die Batterie entnommen werden.
Bei Lagerung über längere Zeit wird empfohlen die Batterie aus dem Gerät zu nehmen.
GREISINGER
D - 93128 Regenstauf, Hans-Sachs-Straße 26 • Tel.: 09402/9383-0, Fax: 09402/9383-33, e-mail: info@greisinger.de
(Über-/Unter- und Differenzdruck)
GDH 200-13
0,0 ...199,9 mbar, Auflösung 0,1 mbar
0,0 ...199,9 mmHg, Auflösung 0,1 mmHg
0,00...19,99 PSI, Auflösung 0,01 PSI;
Meßbereich für Unterdruckmessung: wie oben. Anschlüsse vertauschen -> Anzeige ohne Minuszeichen
nicht korrosive Gase
Wegen autom. Nullpunktabgleich für Messungen von stat. Drücken <= ±0,4mbar nicht geeignet.
Für solche Messungen geeignet: GDH200-07 (0,01mbar oder 1Pa Auflösung! Für Drücke >0,04mbar)
4000 mbar
200..1999mbar: ±0,2%FS Hysterese und Linearität
±0,4%FS Temperatur-Einfluß von 0-50°C
0,0..199,9mbar: ±1%FS Hysterese und Linearität
±2%FS Temperatur-Einfluß von 0-50°C
2 Druckanschlußstutzen aus Messing vernickelt, an der Stirnseite des Gerätes für Schläuche 6x1mm
(4mm InnenØ), ca. 11mm vorstehend; „+" = höherer Druck, „-" = niedrigerer Druck
ca. 1 Messung pro Sekunde (bei 'dyn'-Messung integrierend, für schnell schwankende Drücke)
ca. 13 mm hohe, 3½-stellige LCD-Anzeige
3 Folientaster für EIN/AUS, Min-/Max-Wertabfrage, Nulleinstellung und weitere Funktionen
der Min- und Max-Wert wird gespeichert
Anzeige wird per Tastendruck auf Null gesetzt, entspricht autom. Nullpunktabgleich
digitaler Steigungsabgleich per Konfiguration
-25 bis 50°C; 0 bis 80% r.F. (nicht betauend)
-25 bis 70°C
9V-Batterie Type JEC 6F22 (im Lieferumfang)
ca. 250µA bei Standard Messung von statischen Drücken, ca. 3mA bei 'dyn'-Messung
Standard Zink Kohle Batterie über 1200 Std. bei Standard Messung!
automatisch bei verbrauchter Batterie "BAT"
Ist die Auto-Off-Funktion aktiviert schaltet sich das Gerät automatisch ab, falls es längere Zeit (wählbar
1..120min) nicht bedient wird.
bruchfestes ABS-Gehäuse, Vorderseite IP65
ca. 106 x 67 x 30 mm (H x B x T) , ohne Druckanschlußstutzen
ca. 135g inkl. Batterie
Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit
(89/336/EWG) festgelegt sind. Zusätzlicher Fehler: <1%
electronic GmbH
200...1999 mbar, Auflösung 1 mbar;
200...1500 mmHg, Auflösung 1 mmHg;
Blatt 1 von 2
