GREISINGER GDH14AN Bedienungsanleitung

Bedienungsanleitung für
Technische Daten:
Meßbereich:
Überlast:
Auflösung:
Genauigkeit (Gerät): 0.01 bar f 1 Digit
Drift (Gerät):
Sensor:
Genauigkeit (Sensor): (typ.) f 0.2% Full Scale Hysterese und Linearität.
Temperaturdrift (Sensor): < 0.03 % / K (Temperatureinfluß von 0 bis 7O°C)
Störfestigkeit:
Arbeitstemperatur: Gerat: 0 bis 5O°C
Anzeige:
Analogausgang:
Stromversorgung:
Stromverbrauch:
Netzteilanschluß:
Batteriewechselanzeige: automatisch bei verbrauchter Batterie " BAT
Gehäuseabmessungen (Gerät):
Gehäuseabmessungen (Sensor): ca. 80 x 45 x 26 mm (H x B x T)
Gewicht:
GDH14AN
0.00 bis 10.00 bar relativ. (Über-/Unter- und Differenzdruck)
max. 15 bar rel. (ohne Zerstörung oder Neukalibrierung des Sensors)
0.01 bar = 10 mbar
0.01 % / K
piezoresistiver Relativdruck-Sensor, extern im Kunststoffgehäuse eingebaut, 2
Anschlußstutzen für Kunststoffschlauch 6x1 mm (4mm Innendurchmesser), ca. 1 m
langes 4-poliges PVC-Anschlußkabel mit 4-poligem MiniDIN-Stecker. Der Sensor ist
temperaturkompensiert von 0 bis 7O°C.
Der Sensor ist geeignet für nichtkorrosive und nicht ionisierende Gase und
Flüssigkeiten, (nicht für Wasser - Luftvorlage oder Hydrofobfilter verwenden)
Hohe Unempfindlichkeit gegen EM-Störungen
Sensor: -40 bis 85°C (Sensor ist temperaturkompensiert im Bereich: 0 bis 7O°C)
ca. 13 mm hohe, 3 1/2-stellige LCD-Anzeige
0 - 1 V DC entsprechend 0.00 bis 10.00 bar
Anschluß über 3.5 mm Klinkenbuchse. (Klinkenstecker 3.5 mm im Lieferumfang
enthalten.)
SV-Batterie Type JEC 6F22 (im Lieferumfang enthalten)
ca.5mA
2.5 mm Klinkenbuchse für externe 10 - 12V-Gleichspannungsversorgung.
(Dazupassendes Netzgerät: GNG1O)
Beim Anstecken des Netzgerätes erfolgt eine automatische Batterieabschaltung.
ca. 150 x 66 x 30 mm (H x B x T), Gehäuse aus schlagfestem ABS
mit integriertem Gehäuse-Aufstell-/Aufhangebügel.
ca. 340g (betriebsfertiges Gerät)
GREISINGER
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Tel.: 09402 / 8500 od. 8748, Fax: 09402 /1829

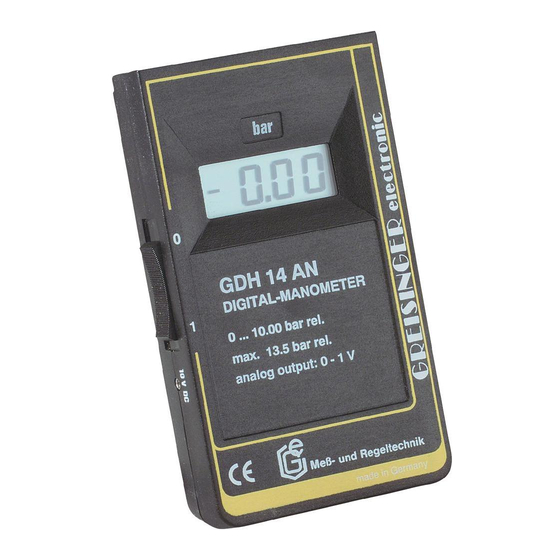

Digital-Manometer
electronic GmbH
