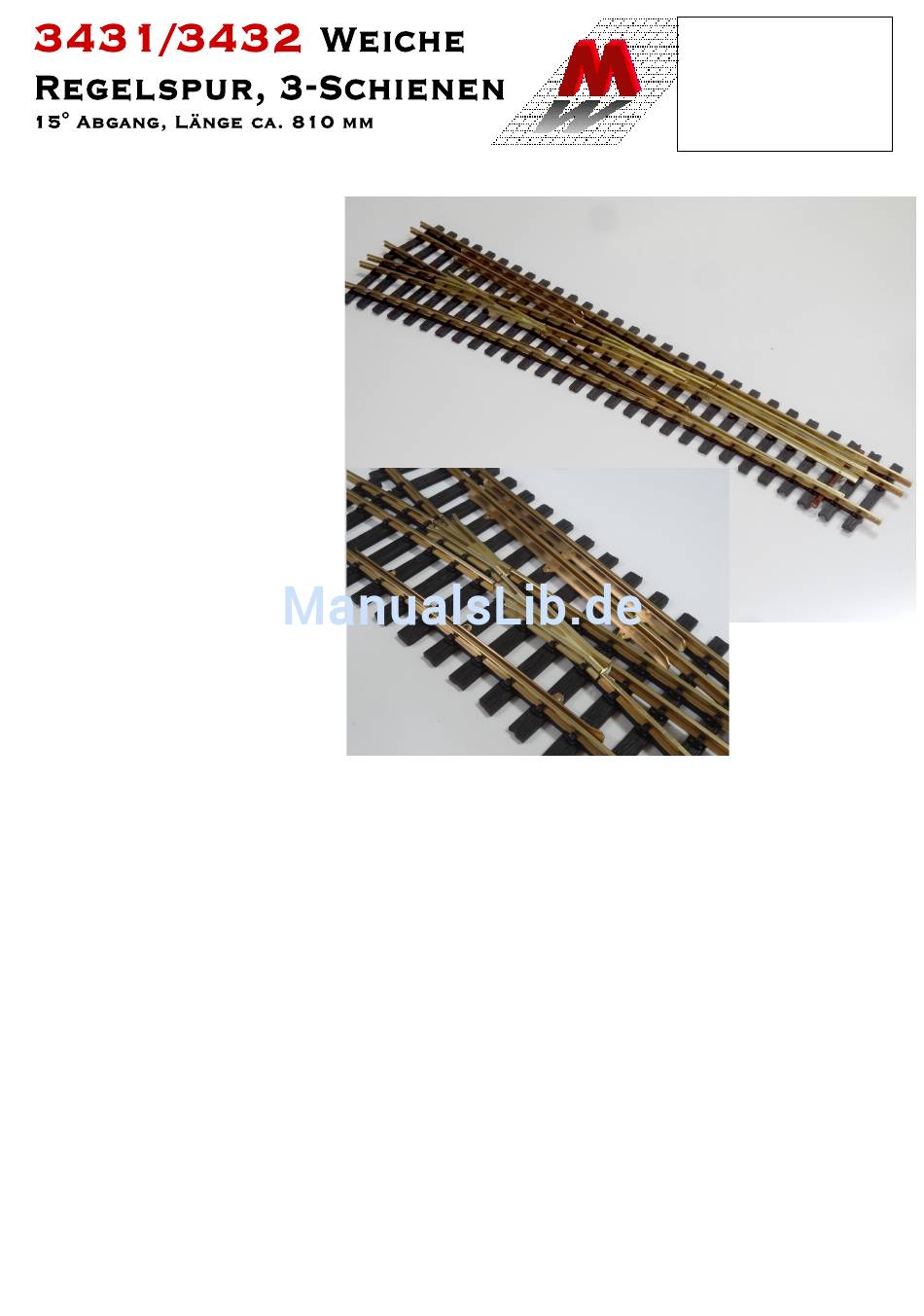

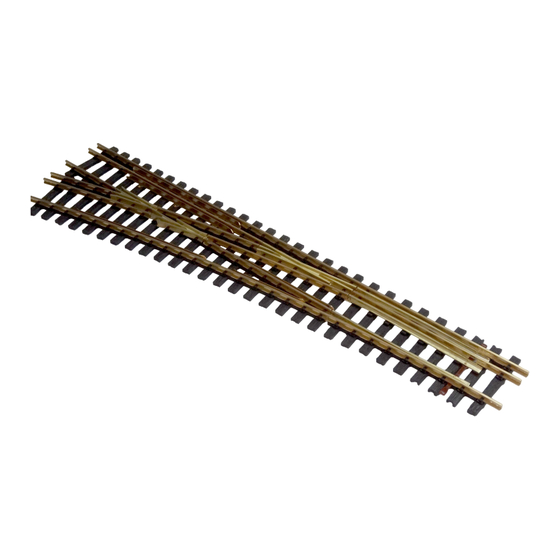

Modellbau-Werkstatt 3431 Bedienungsanleitung

Lesen Sie bitte die Anleitung in Ruhe durch, bevor Sie an das Montieren gehen. Machen Sie sich mit den einzelnen Bauteilen vertraut.
Stückliste:
Schwellenbett, 2-teilig
Zungenprofilauflagen
Schienenstühle
Schienenprofile gerade
Schienenprofile gebogen
Herzstück 3409
3419
3439
Herzstückschraube M5x10
Lötfahne M5
Unterlegscheibe Polystyrol schwarz
Gelenkdreieck A
Gelenkdreieck B
Weichenzungen
Spurstellstange, 2-teilig
Radlenker 3910: 240mm, Abstand 82mm 3 Stück
Radlenker 3911: 160mm, Abstand 82mm 1 Stück
Radlenker 3912: 123mm, Abstand 82mm 1 Stück
Schrauben M2x6 Messing
Schrauben M2x8 Messing
Mutter M2 Messing
Für das Montieren der Schienenstühlchen beachten Sie bitte, dass die Schienenstühlchen an Herzstück, Radlenker, Zungenprofilauflagen etc.
halbiert oder deren Boden bis zur Klammer an eng nebeneinander sitzende Schienenstühlchen gekürzt werden muss.
Herzstück. Entgraten Sie alle Kanten und Ecken, insbesondere auch das Schienenprofil. Legen Sie nun die Polystyrol-Unterlegscheibe über die
Bohrung des Herzstückes und sichern Sie diese ggf. mit etwas Kleber. Danach nehmen Sie 23 Schienenstühlchen und knipsen je eine Halteklam-
mer mittels Seitenschneider ab. Justieren Sie die Schienenstühlchen am Herzstück entsprechend den Bohrungen im Schwellenbett, indem Sie
diese seitwärts anklemmen. Tipp: Übertragen Sie die Stelle der Bohrung im Schwellenbett vorher mit einem Bleistiftstrich auf den Schienenfuß und
fixieren Sie die Gleisklammer mit einem Tropfen Kleber. Schieben Sie erst das mittlere, dann das anschließende Herzstück passend zu den Boh-
rungen auf das Schwellenbett und drücken Sie es zusammen mit den Schienenstühlchen mit einem Hammer und einer Holzunterlage (als Schutz
vor Beschädigungen am Herzstück) ein. Schrauben Sie nun die beiden Herzstücke mit einer Schraube M2x6mm zusammen. Befestigen Sie mit der
M5x10 Schraube das Herzstück von unten. Hier können Sie die Lötfahne einbauen um später die Polarisierung des Herzstücks vorzunehmen.
Manchmal müssen auch die Köpfe der nachfolgenden Gleise etwas angefeilt werden, um einen glatten Übergang der Schienen zu erhalten. Neh-
men Sie nun die restlichen gekürzten Schienenstühlchen und montieren Sie das dritte Herzstück.
Drücken Sie nun das Schienenprofil 185 mm mit den aufgeschobenen Schienenstühlchen in die Bohrungen zwischen den Herzstücken und ver-
schrauben Sie diese mit einer Schraube M2x6 mm mit dem Herzstück. Montieren Sie nun die Schienenprofile 125, 122 sowie 207. Befestigen Sie
danach das Schienenprofil 392 mm und verschrauben Sie diese mit einer Schraube M2x6 mit dem Herzstück. Als nächstes setzen sie die Schie-
nenstühlchen der Schienenprofile 237 mm und 239 mm in die passenden Bohrungen ein. Nachdem Sie die Schienenprofile in die Schienenstühl-
chen geschoben haben, befestigen Sie das kleinere Gelenkdreieck an Schienenprofil 237 mm sowie das größere an das Schienenprofil 239 mm
und das Herzstück mit jeweils einer Schraube M2x6 mm.
Kleben Sie nun die Zungenprofilauflagen in die ausgefrästen Taschen im Schwellenbett.
Danach folgt das Einsetzen der Schienenstühlchen für die Außenschienen in die entsprechenden Bohrungen: Achten Sie darauf, dass bei den
Schienenstühlchen neben den Zungenprofilauflagen die innere Halteklammer samt Boden mittels Seitenschneider abgeschnitten werden muss.
Außerdem müssen die Schienenstühlchen neben den Radlenkern halbiert werden, damit dieser später dicht genug am Gleis sitzt. Schieben Sie jetzt
die beiden Außenprofile in die Schienenstühlchen ein und befestigen diese mit einer Schraube M2x6 am Gelenkdreieck. Nehmen Sie nun das
Schienenprofil 254 mm und klinken Sie den Schienenfuß auf Höhe der Stellstange ca. 1 cm aus. Nachdem Sie das Schienenprofil in die Schienen-
stühlchen geschoben haben, folgt die Montage der Weichenzungen.
1 Stück
14 lange
7 kurze
150 Stück
810 mm
392 mm
254 mm
237 mm
126 mm
792 mm
239 mm
207 mm
185 mm
122 mm
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
3 Stück
1 Stück
26 Stück
3 Stück
3 Stück
